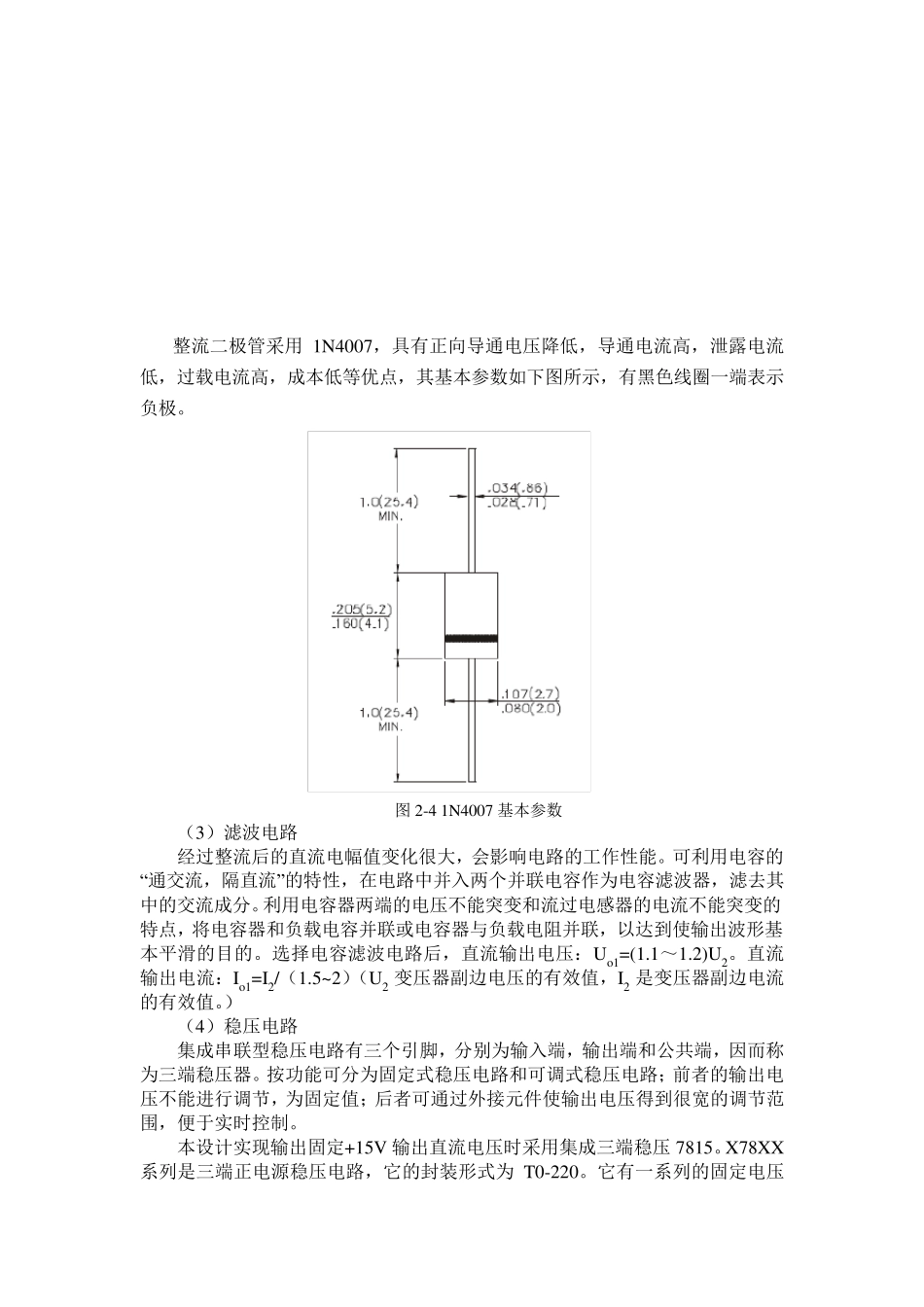

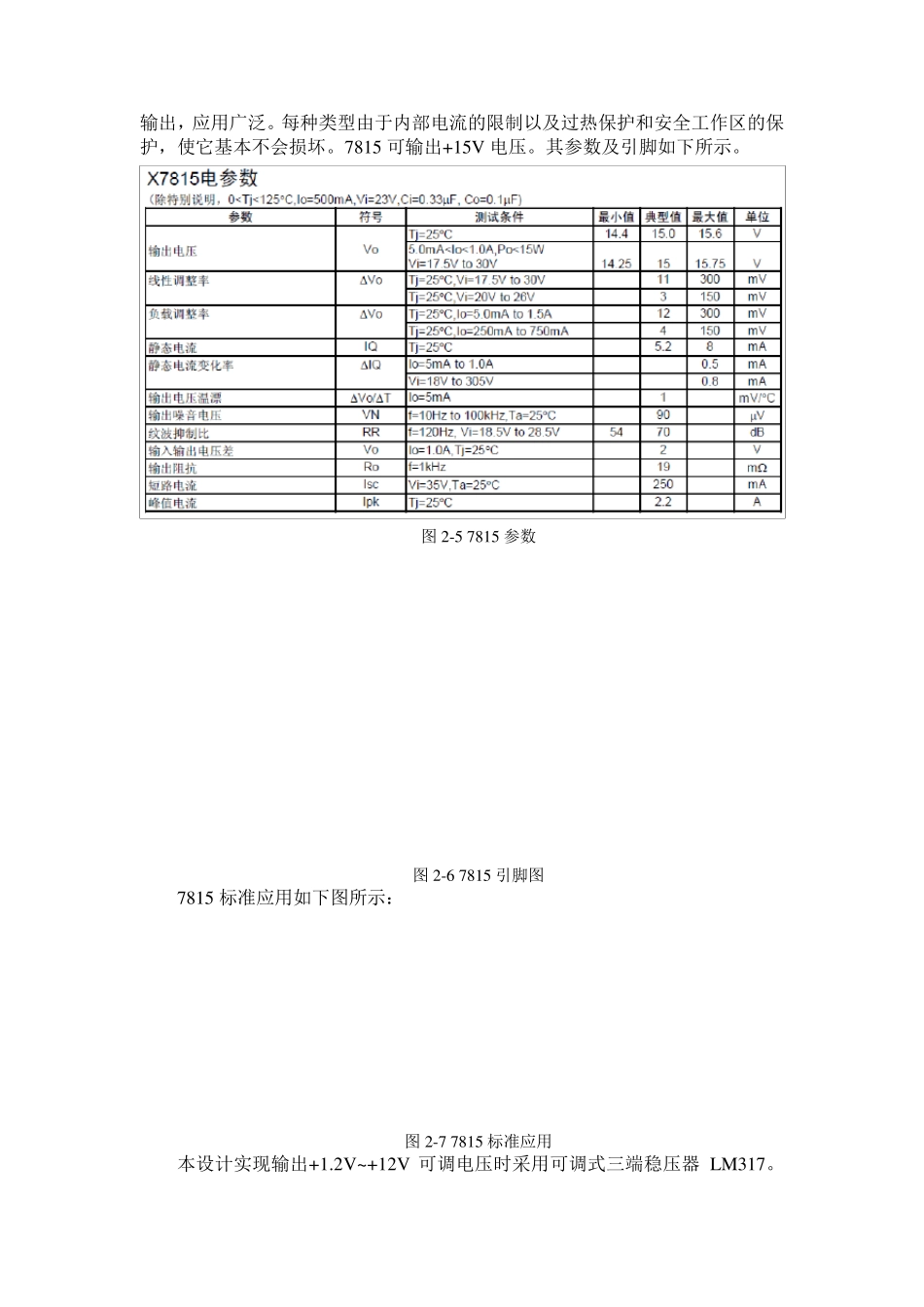

直流稳压电源电路的设计实验报告 一、实验目的 1、了解直流稳压电源的工作原理。 2、设计直流稳压电路，要求输入电压：220V 市电，50Hz，用单变压器设计并制作能够输出一组固定+15V 输出直流电压和一组+1.2V~+12V 连续可调的直流稳压电源电路，两组输出电流分别 IO≥500mA。 3、了解掌握 Proteus 软件的基本操作与应用。 二、实验线路及原理 1 、实验原理 （1）直流稳压电源 直流稳压电源是一种将 220V 工频交流电转换成稳压输出的直流电的装置，它需要变压、整流、滤波、稳压四个环节才能完成。一般由电源变压器、整流滤波电路及稳压电路所组成，基本框图如下： 图 2-1 直流稳压电源的原理框图和波形变换 其中： 1）电源变压器：是降压变压器，它将电网 220V 交流电压变换成符合需要的交流电压，并送给整流电路，变压器的变比由变压器的副边电压确定，变压器副边与原边的功率比为 P2/P1=n，式中 n 是变压器的效率。 2）整流电路：利用单向导电元件，把 50Hz 的正弦交流电变换成脉动的直流电。 3）滤波电路：可以将整流电路输出电压中的交流成分大部分加以滤除，从而得到比较平滑的直流电压。滤波电路滤除较大的波纹成分，输出波纹较小的直流电压U1。 4）稳压电路：其工作原理是利用稳压管两端的电压稍有变化，会引起其电流有较大变化这一特点，通过调节与稳压管串联的限流电阻上的压降来达到稳定输出电压的目的。稳压电路的功能是使输出的直流电压稳定，不随交流电网电压和负载的变化而变化。 （2）整流电路 常采用二极管单相全波整流电路，电路如图 2-2 所示。在 u2 的正半周内，二极管 D1、D2 导通，D3、D4 截止；u2 的负半周内，D3、D4 导通，D1、D2截止。正负半周内部都有电流流过的负载电阻 RL，且方向是一致的。电路的输出波形如图 2-3 所示。 t023422Uou22U 整流二极管采用1N4007，具有正向导通电压降低，导通电流高，泄露电流低，过载电流高，成本低等优点，其基本参数如下图所示，有黑色线圈一端表示负极。 图2-4 1N4007 基本参数 （3）滤波电路 经过整流后的直流电幅值变化很大，会影响电路的工作性能。可利用电容的“通交流，隔直流”的特性，在电路中并入两个并联电容作为电容滤波器，滤去其中的交流成分。利用电容器两端的电压不能突变和流过电感器的电流不能突变的特点，将电容器和负载电容并联或电容器与负载电阻并联，以达到使输出波形基本平滑的目的。选择电容...
