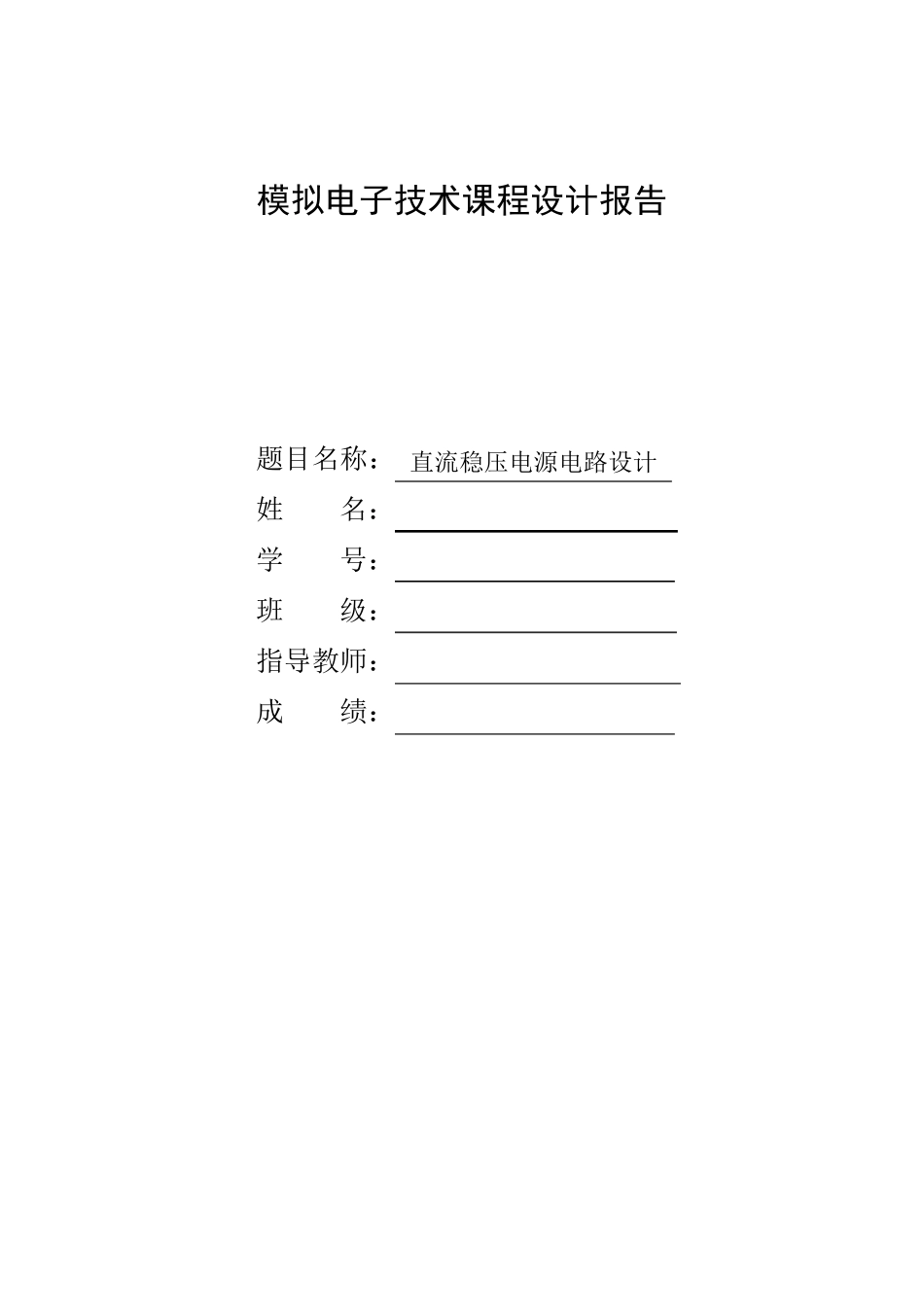

模拟电子技术课程设计报告 题目名称： 直流稳压电源电路设计 姓 名： 学 号： 班 级： 指导教师： 成 绩： 1 目 录 1 课程设计任务和要求⋯ ⋯ ⋯⋯ ⋯ ⋯⋯ ⋯ ⋯⋯ ⋯ ⋯⋯ ⋯⋯ ⋯ ⋯ 2 2 方案设计⋯⋯ ⋯ ⋯⋯ ⋯ ⋯⋯ ⋯ ⋯⋯ ⋯⋯ ⋯ ⋯⋯ ⋯ ⋯⋯ ⋯ ⋯⋯ 2 3 单元电路设计与参数计算⋯ ⋯⋯ ⋯ ⋯⋯ ⋯ ⋯⋯ ⋯ ⋯⋯ ⋯⋯ ⋯ 4 4 总原理图及元器件清单⋯⋯ ⋯ ⋯⋯ ⋯ ⋯⋯ ⋯ ⋯⋯ ⋯⋯ ⋯ ⋯⋯ 9 5 安装与调试⋯ ⋯⋯ ⋯ ⋯⋯ ⋯ ⋯⋯ ⋯ ⋯⋯ ⋯⋯ ⋯ ⋯⋯ ⋯ ⋯⋯ ⋯ 11 6 性能测试与分析⋯⋯ ⋯ ⋯⋯ ⋯ ⋯⋯ ⋯ ⋯⋯ ⋯⋯ ⋯ ⋯⋯ ⋯ ⋯⋯ 12 7 结论与心得⋯ ⋯⋯ ⋯ ⋯⋯ ⋯ ⋯⋯ ⋯ ⋯⋯ ⋯⋯ ⋯ ⋯⋯ ⋯ ⋯⋯ ⋯ 14 8 参考文献⋯⋯ ⋯ ⋯⋯ ⋯ ⋯⋯ ⋯ ⋯⋯ ⋯⋯ ⋯ ⋯⋯ ⋯ ⋯⋯ ⋯ ⋯⋯ 14 2 课程设计题目： 直流稳压电源电路设计 一、 课程设计任务和要求: 1） 用桥式整流电容滤波集成稳压块电路设计固定的正负直流电源（±12V）。 2） 输出可调直流电压，范围：1.5∽15V； 3） 输出电流:IOm≥1500mA；（要有电流扩展功能） 4） 稳压系数 Sr≤0.05；具有过流保护功能。 二、 方案设计： 稳压电源由电源变压器、整流电路、滤波电路和稳压电路四部分组成，如下图 1 所示，其整流与稳压过程的电压输出波形如图 2 所示。 图 1 稳压电源的组成框图 图二 整流与稳压过程波形图 电网供电电压交流220V(有效值)50Hz，要获得低压直流输出，首先必须采用电源变压器将电网电压降低获得所需要交流电压。降压后的交流电压，通过整流电路变成单向直流电，但其幅度变化大（即脉动大）。脉动大的直流电压须经过滤波电路变成平滑，脉动小的直流电，即将交流成份滤掉，保留其直流成份。滤波后的直流电压，再通过稳压电路稳压，便可得到基本不受外界影响的稳定直流电压输出，供给负载 RL。 3 方案一、单相半波整流电路 半波单相整流电路简单，电路及其电压输出波形分别如图3、图4 所示，使用元件少，它只对交流电 的一半波形整流，其输出波形只利用了交流电的一半波形则整流效率不高，且输出波形脉动大，其值为：S= ᵄ2√2⁄√2 ᵄ2 ᵰ⁄ = ᵰ2 ≈1.57，直流成分小，ᵄ0= √2ᵄ2ᵰ ≈0.45ᵄ2，变压器利用率低。 图3 单相半波整流电路 图 4 单相半波整流电路电...
