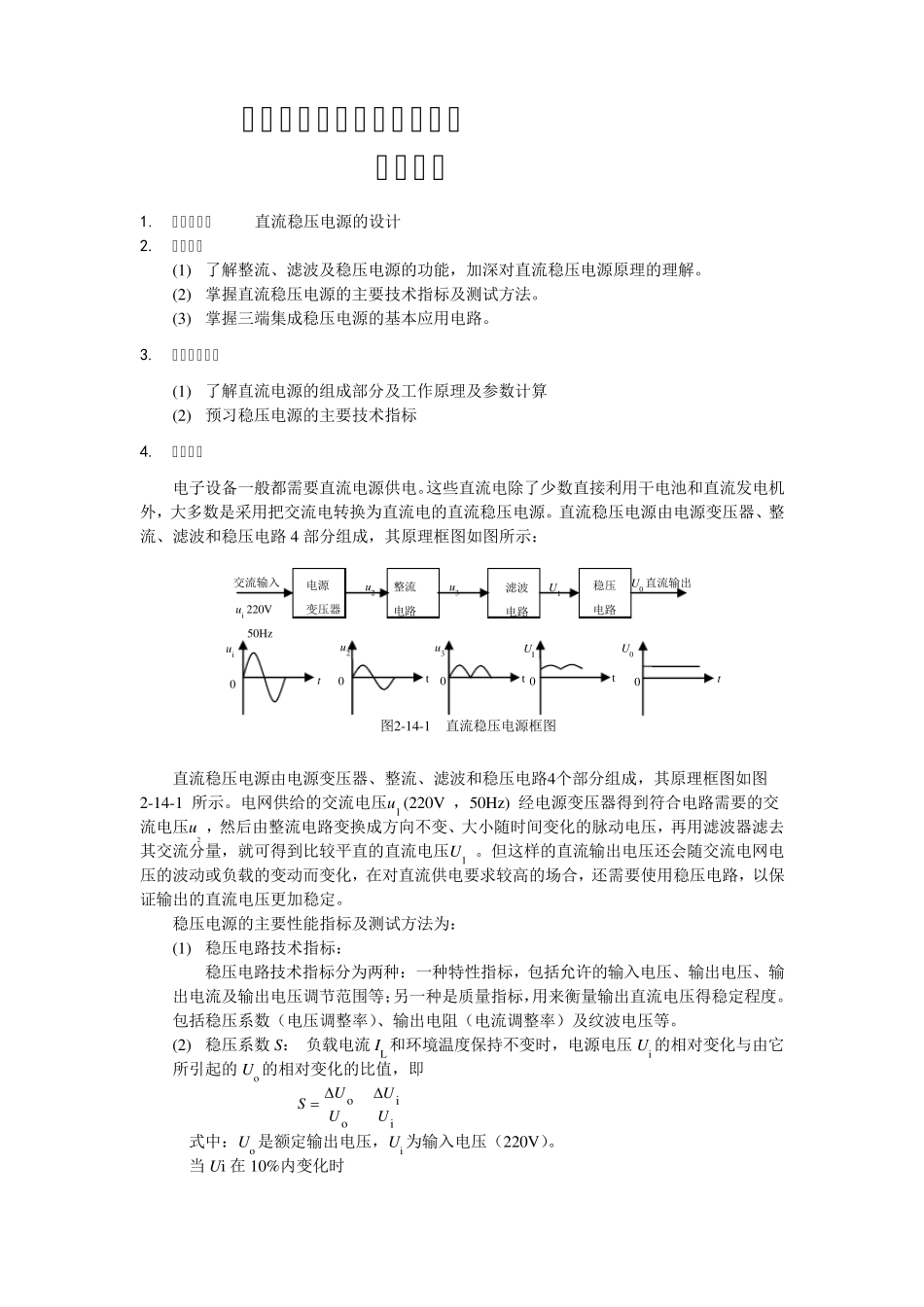

直流稳压电源的设计实验报告_第1页
1/7

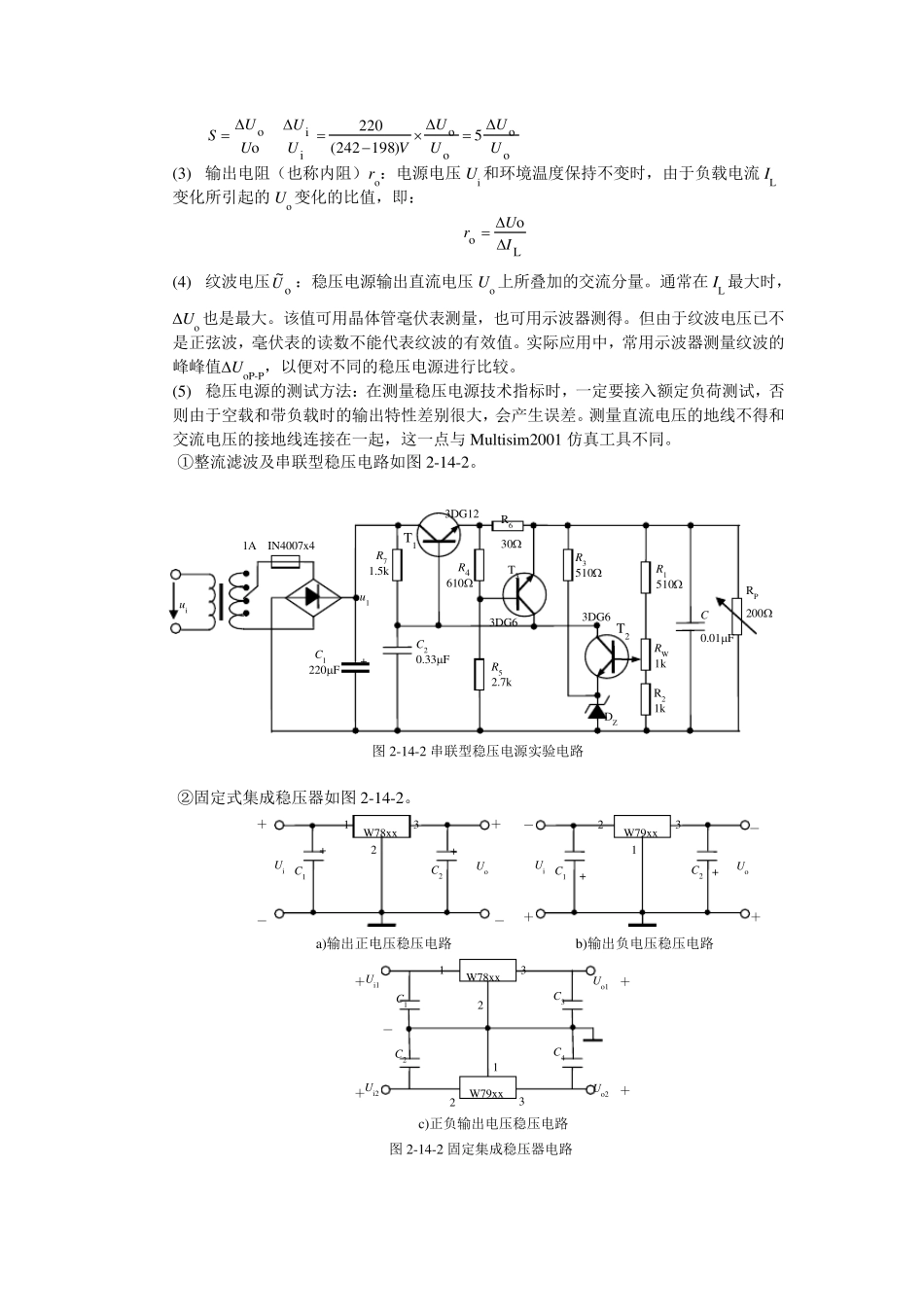

直流稳压电源的设计实验报告_第2页
2/7

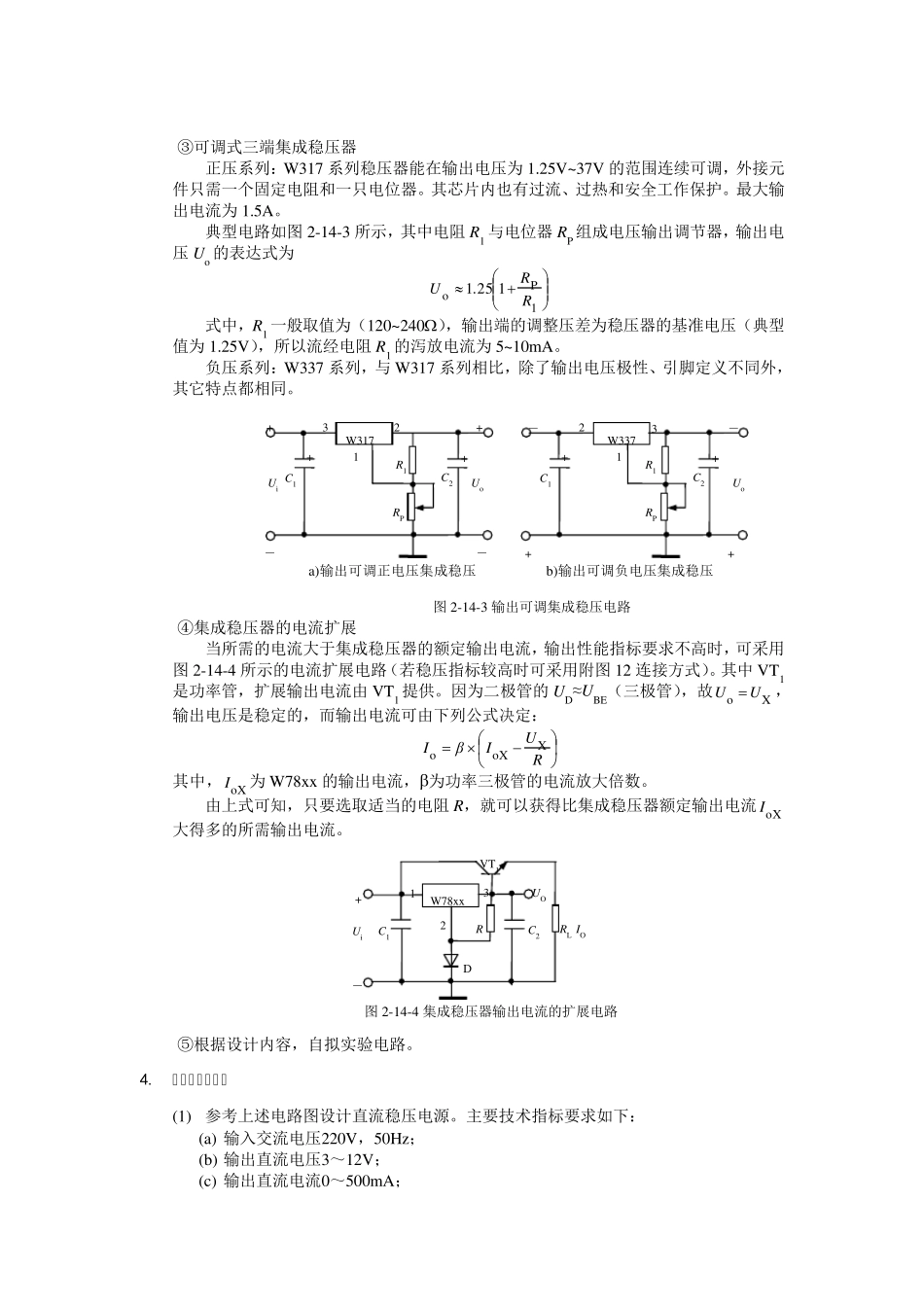

直流稳压电源的设计实验报告_第3页
3/7
安徽大学电子信息工程学院 实验报告 1. 实验名称:直流稳压电源的设计 2. 实验目的 (1) 了解整流、滤波及稳压电源的功能,加深对直流稳压电源原理的理解。 (2) 掌握直流稳压电源的主要技术指标及测试方法。 (3) 掌握三端集成稳压电源的基本应用电路。 3. 实验预习要求 (1) 了解直流电源的组成部分及工作原理及参数计算 (2) 预习稳压电源的主要技术指标 4. 实验原理 电子设备一般都需要直流电源供电。这些直流电除了少数直接利用干电池和直流发电机外,大多数是采用把交流电转换为直流电的直流稳压电源。直流稳压电源由电源变压器、整流、滤波和稳压电路 4 部分组成,其原理框图如图所示: 直流稳压电源由电源变压器、整流、滤波和稳压电路4个部分组成,其原理框图如图2-14-1 所示。电网供给的交流电压u 1 (220V ,50Hz ) 经电源变压器得到符合电路需要的交流电压u2 ,然后由整流电路变换成方向不变、大小随时间变化的脉动电压,再用滤波器滤去其交流分量,就可得到比较平直的直流电压U1 。但这样的直流输出电压还会随交流电网电压的波动或负载的变动而变化,在对直流供电要求较高的场合,还需要使用稳压电路,以保证输出的直流电压更加稳定。 稳压电源的主要性能指标及测试方法为: (1) 稳压电路技术指标: 稳压电路技术指标分为两种:一种特性指标,包括允许的输入电压、输出电压、输出电流及输出电压调节范围等;另一种是质量指标,用来衡量输出直流电压得稳定程度。包括稳压系数(电压调整率)、输出电阻(电流调整率)及纹波电压等。 (2) 稳压系数 S: 负载电流IL 和环境温度保持不变时,电源电压Ui 的相对变化与由它 所引起的Uo 的相对变化的比值,即 iiooUUUUS 式中:Uo 是额定输出电压,Ui 为输入电压(220V)。 当 Ui 在 10%内变化时 交流输入 u i 220V 50Hz 电源 变压器 u 2 u 3 稳压 电路 U1 U0 直流输出 t t u 2 0 t 0 u 3 0 UI 0 t t U0 整流 电路 滤波 电路 u i 0 图2-14-1 直流稳压电源框图 ooooiio5)198242(220oUUUUVUUUUS (3) 输出电阻(也称内阻)ro:电源电压Ui 和环境温度保持不变时,由于负载电流IL 变化所引起的Uo 变化的比值,即: LooIUr (4) 纹波电压oU~ :稳压电源输出直流电压Uo 上所叠加的交流分量。通常在IL 最大时, Uo 也是最大。该值可用晶体管毫伏表测量,也可用示波...
