直流稳压电源课程设计报告

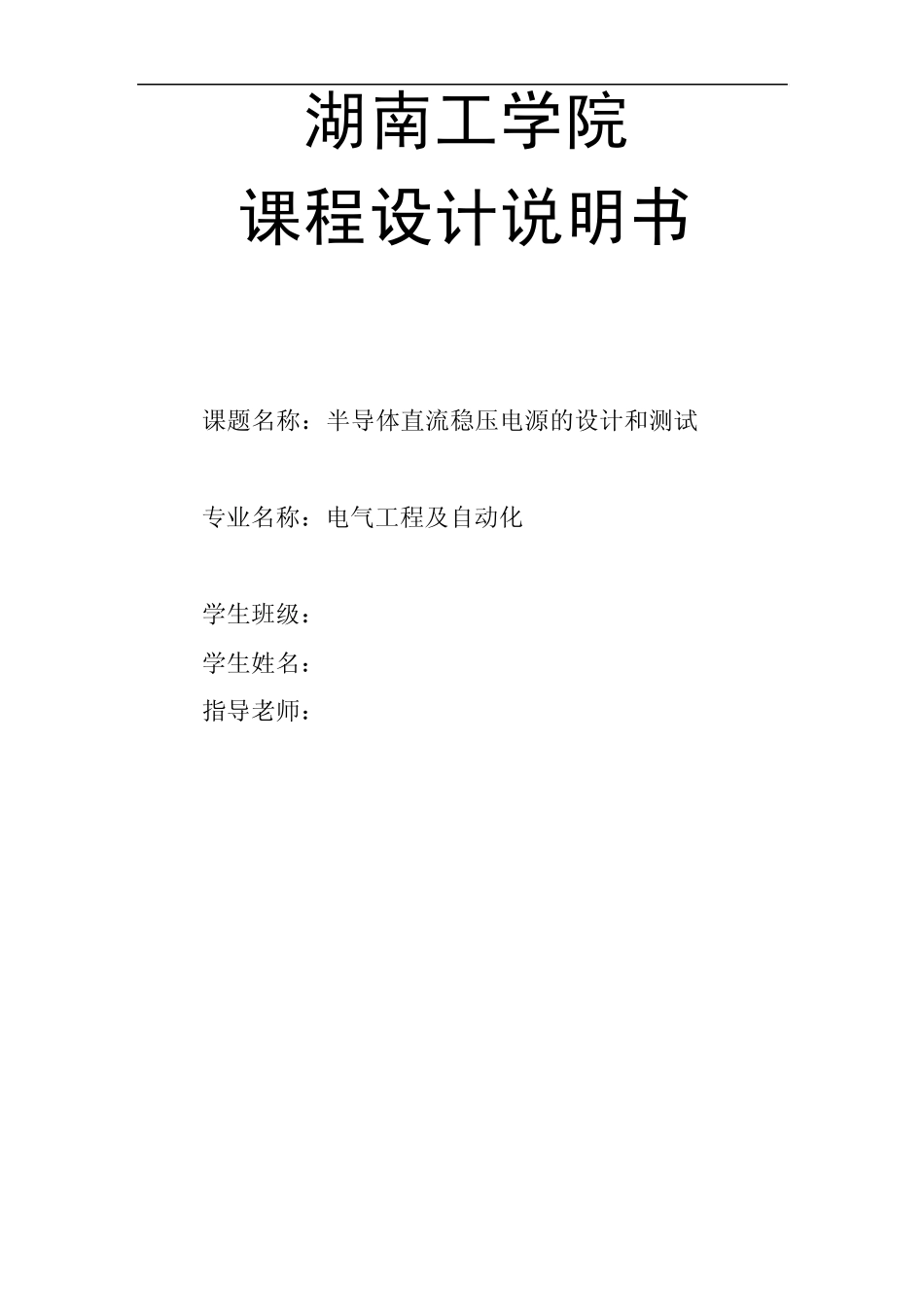

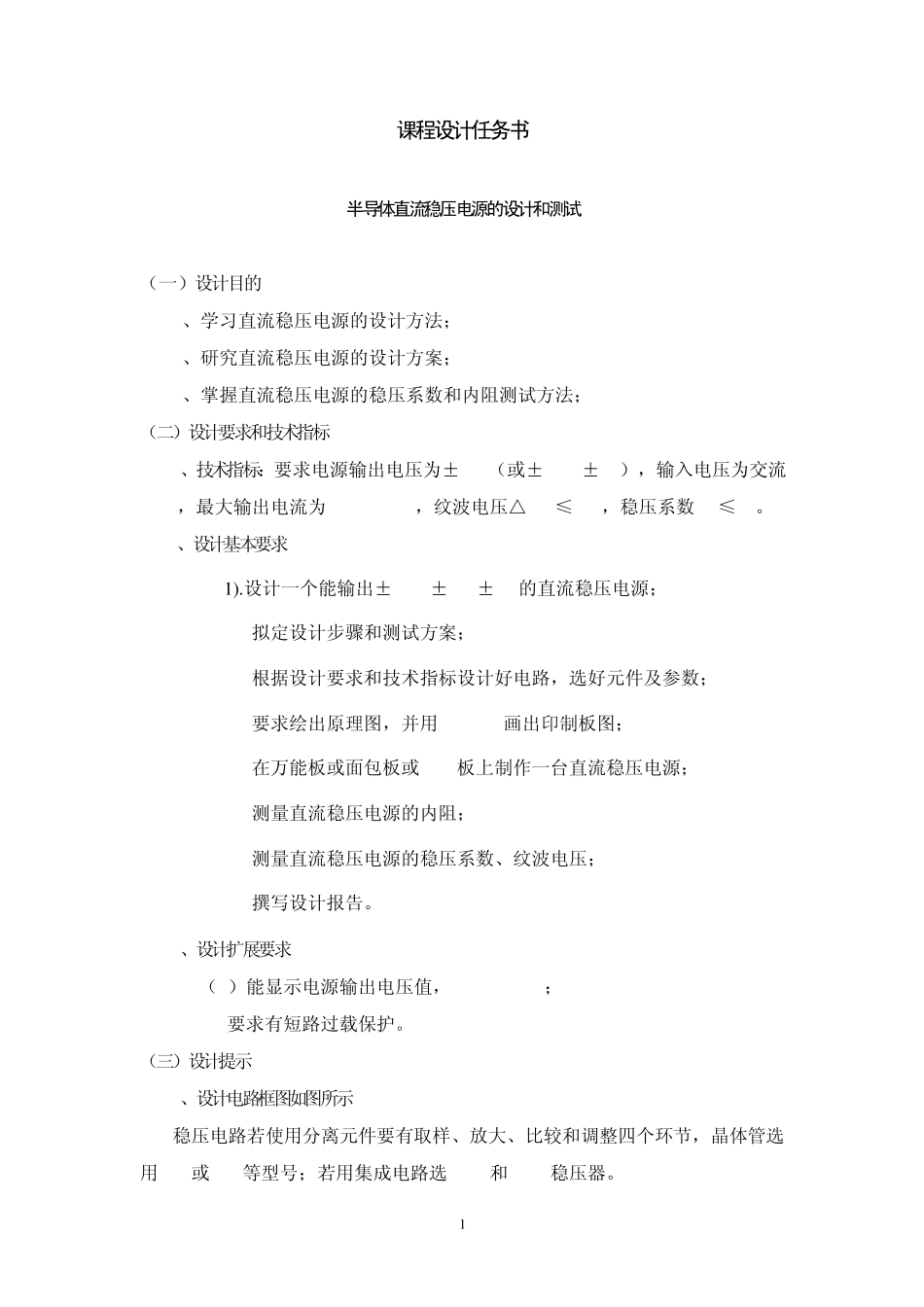

湖南工学院 课程设计说明书 课题名称：半导体直流稳压电源的设计和测试 专业名称：电气工程及自动化 学生班级： 学生姓名： 指导老师： 1 课程设计任务书 半导体直流稳压电源的设计和测试 （一）设计目的 1、学习直流稳压电源的设计方法； 2、研究直流稳压电源的设计方案； 3、掌握直流稳压电源的稳压系数和内阻测试方法； （二）设计要求和技术指标 1、技术指标：要求电源输出电压为±12V（或±9V /±5V），输入电压为交流220V，最大输出电流为Iomax=500mA，纹波电压△VOP-P≤5mV，稳压系数Sr≤5%。 2、设计基本要求 1 ).设计一个能输出±12V/±9V/±5V的直流稳压电源； 2).拟定设计步骤和测试方案； 3).根据设计要求和技术指标设计好电路，选好元件及参数； 4).要求绘出原理图，并用 Protel画出印制板图； 5).在万能板或面包板或 PCB板上制作一台直流稳压电源； 6).测量直流稳压电源的内阻； 7).测量直流稳压电源的稳压系数、纹波电压； 8).撰写设计报告。 3、设计扩展要求 （1）能显示电源输出电压值，00.0-12.0V； (2)要求有短路过载保护。 （三）设计提示 1、设计电路框图如图所示 稳压电路若使用分离元件要有取样、放大、比较和调整四个环节，晶体管选用3DD或3DG等型号；若用集成电路选78XX和79XX稳压器。 2 测量稳压系数：在负载电流为最大时，分别测得输入交流比220V增大和减小10%的输出Δ vo，并将其中最大一个代入公式计算 Sr，当负载不变时，Sr=Δ VoVI/Δ VIVO。 测量内阻：在输入交流为220V，分别测得负载电流为0及最大值时的Δ Vo，ro=Δ VO/Δ IL。 纹波电压测量：叠加在输出电压上的交流分量，一般为 mV级。可将其放大后，用示波器观测其峰－峰值△VOP-P；用可用交流毫伏表测量其有效值△VO，由于纹波电压不是正弦波，所以用有效值衡量存在一定误差。 2、实验仪器设备 自耦变压器一台、数字万用表、交流毫伏表、面包板或万能板、智能电工实验台、示波器 3、设计用主要器件 变压器、整流二极管、集成稳压器（7812/7912/7809/7909/7805/7905）、电容、电阻若干 3、参考书 《电工学》电子工业出版社；《晶体管直流稳压电源》辽宁科技出版社； 《电子线路设计·实验·测试》华中科技大学出版社 《模拟电子技术基础》高等教育出版社 （四）设计报告要求 1、选定设计方案； 2、拟出设计步骤，画出电路，分析并计算主要元件参数值； 3、列出测试数据表格。 4、调试总结。 （...
