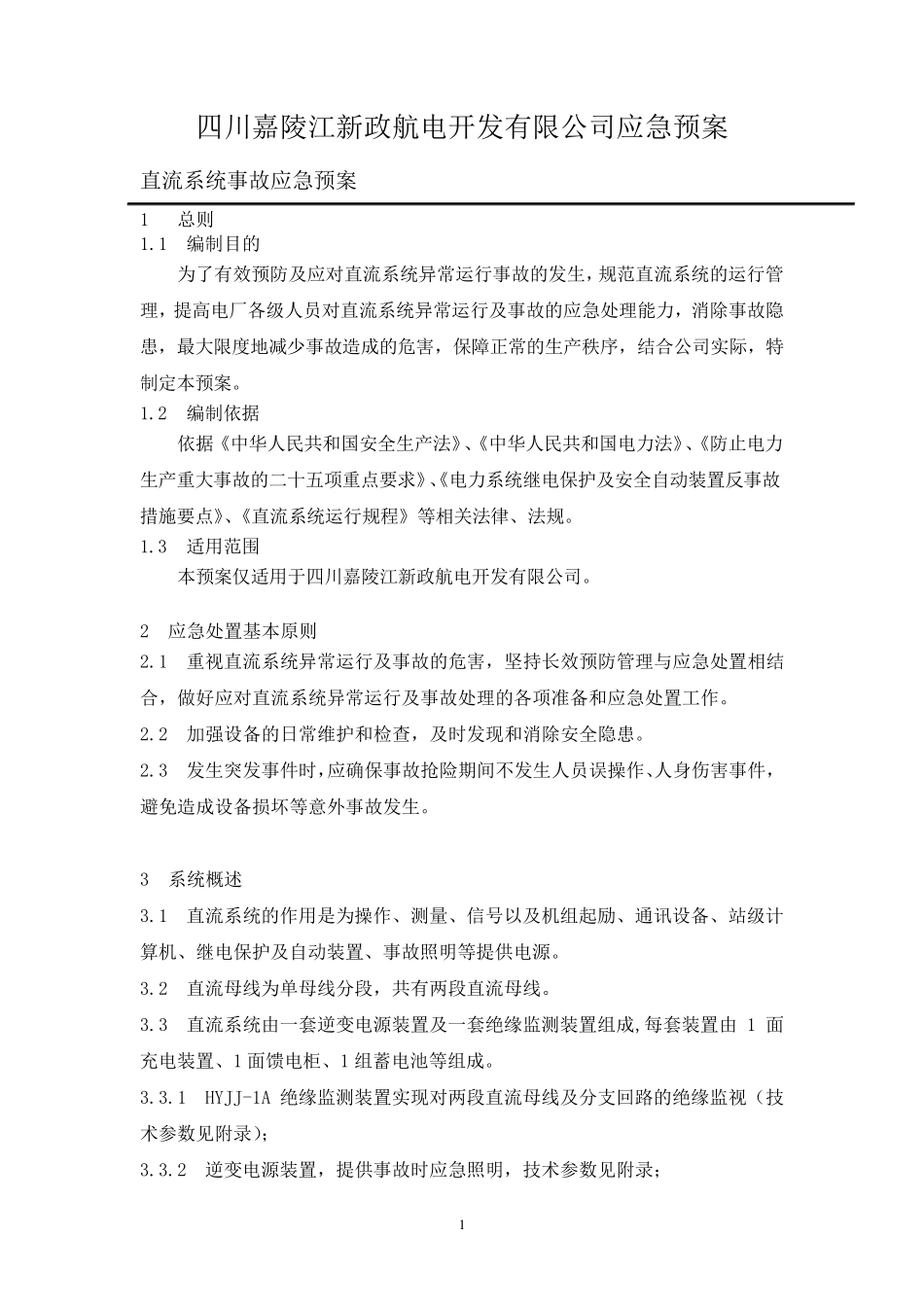

1 四川嘉陵江新政航电开发有限公司应急预案 直流系统事故应急预案 1 总则 1.1 编制目的 为了有效预防及应对直流系统异常运行事故的发生，规范直流系统的运行管理，提高电厂各级人员对直流系统异常运行及事故的应急处理能力，消除事故隐患，最大限度地减少事故造成的危害，保障正常的生产秩序，结合公司实际，特制定本预案。 1.2 编制依据 依据《中华人民共和国安全生产法》、《中华人民共和国电力法》、《防止电力生产重大事故的二十五项重点要求》、《电力系统继电保护及安全自动装置反事故措施要点》、《直流系统运行规程》等相关法律、法规。 1.3 适用范围 本预案仅适用于四川嘉陵江新政航电开发有限公司。 2 应急处置基本原则 2.1 重视直流系统异常运行及事故的危害，坚持长效预防管理与应急处置相结合，做好应对直流系统异常运行及事故处理的各项准备和应急处置工作。 2.2 加强设备的日常维护和检查，及时发现和消除安全隐患。 2.3 发生突发事件时，应确保事故抢险期间不发生人员误操作、人身伤 害事件，避 免 造成设备损 坏 等意 外 事故发生。 3 系统概 述 3.1 直流系统的作用是 为操作、测 量 、信 号 以 及机 组 起 励 、通 讯 设备、站 级计算 机 、继电保护及自动装置、事故照 明 等提供 电源 。 3.2 直流母 线 为单 母 线 分 段 ，共有两 段 直流母 线 。 3.3 直流系统由 一 套 逆 变 电源 装置及一 套 绝 缘 监 测 装置组 成,每 套 装置由1 面充 电装置、1 面 馈 电柜 、1 组 蓄 电池 等组 成。 3.3.1 HYJJ-1A 绝 缘 监 测 装置实现对两 段 直流母 线 及分 支 回 路 的绝 缘 监 视（ 技术 参 数 见 附 录 ）； 3.3.2 逆 变 电源 装置，提供 事故时应急照 明 ，技 术 参 数 见 附 录 ； 2 3.3.3 每套装置由6 个充电模块，一套监控模块（分别与上位机实现通讯连接），一套绝缘监测单元、蓄电池检测单元、交流配电、直流馈电、蓄电池组等； 3.3.3.1 每套装置交流进线回路上安装了一套C 级防雷器和D 级防雷器；交流配电的两路交流电（分别取自厂用400VⅠ、Ⅱ段）互为备用工作，经交流输入开关接入，交流接触器切换后，由充电模块空气开关分路供给各个充电模块； 3.3.3.2 充电模块完成 AC/DC 转换，具有完善的保护及告警功能，包括输入过/欠电压、缺相、输出过/欠压等；充电机正常运...
