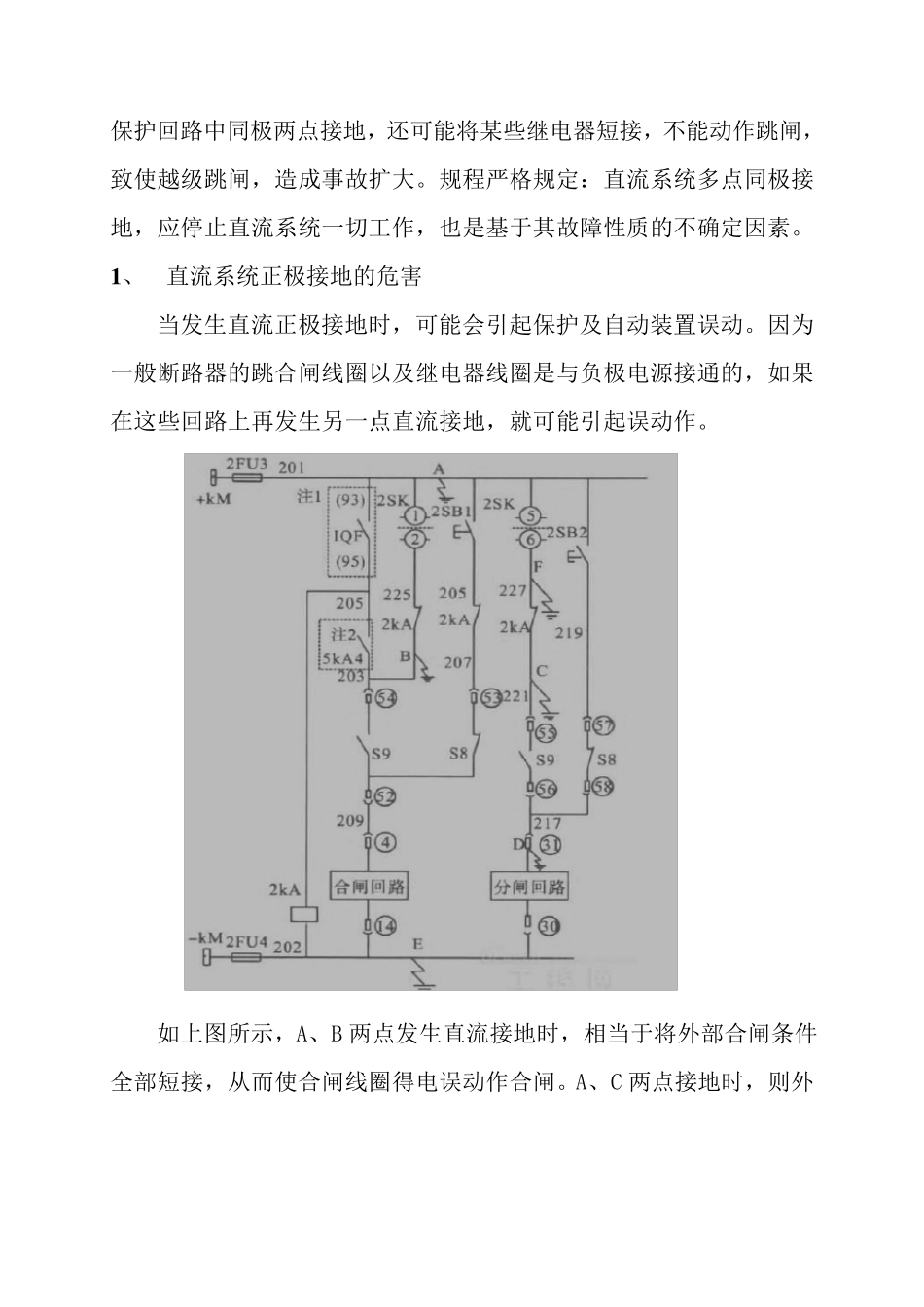

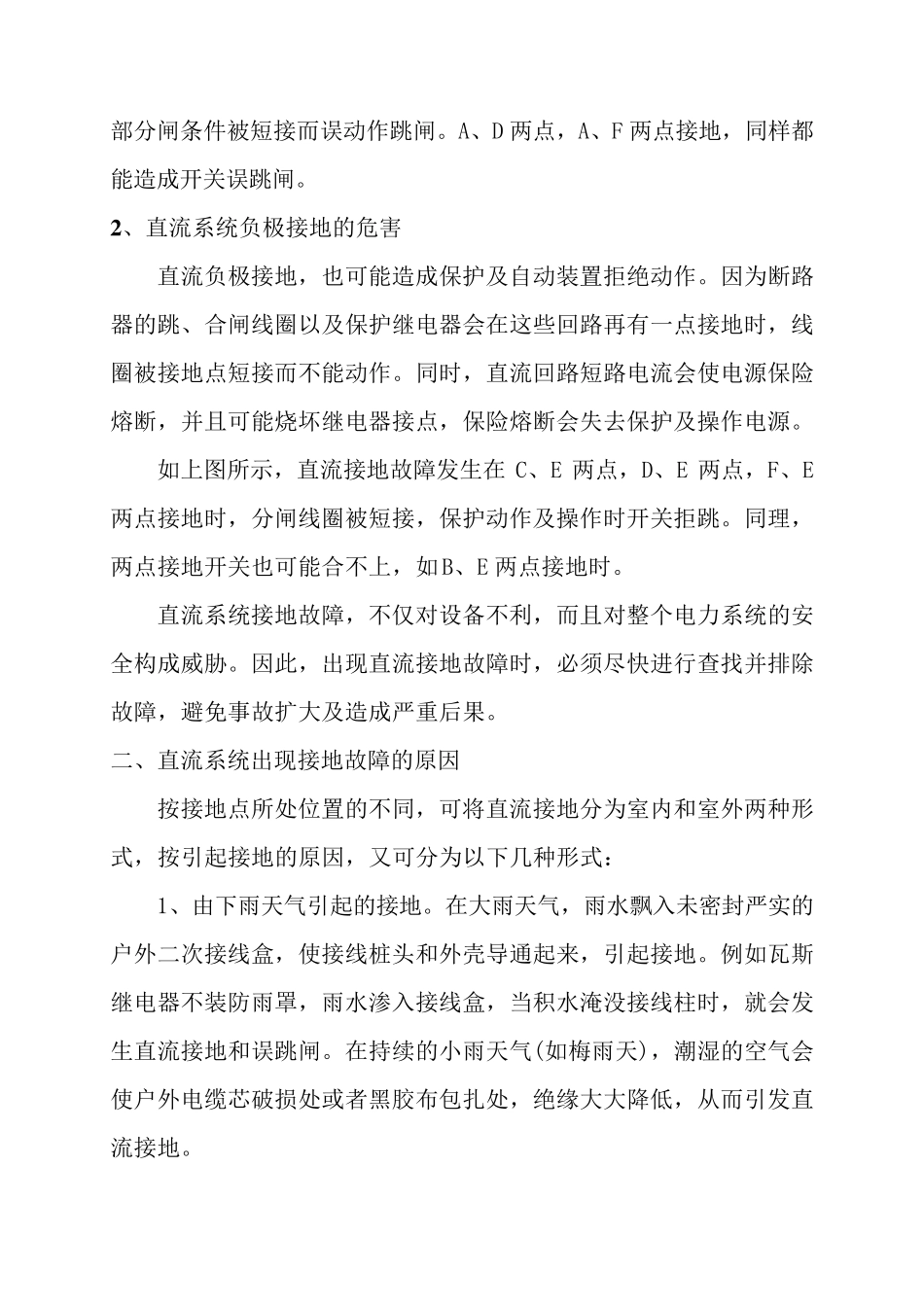

直流系统接地故障问题分析及排查方法 在变电站直流系统为控制、信号、继电保护、自动装置、事故照明及操作等提供可靠的直流电源，其正常与否对变电站的安全运行至关重要。但实际运行中，由于气候环境影响、设备的维护不够恰当、直流回路中混入了交流电、寄生回路存在等原因都可能会引起直流系统接地。直流系统容易发生单点接地。虽然单点接地不引起危害，但若演变成两点接地将造成保护误动或拒动、信息指示不正确、熔断器熔断等严重事件。无论何种原因，直流接地事故都会影响其他电力设备的正常运行，严重者，会导致整个电网系统的瘫痪，造成无法挽回的重大损失保护好直流系统的正常运行是变电站工作的重中之重，因此，对直流系统接地故障必须采取早发现、早消除、勤防范策略 一 、直流系统接地的危害 直流系统一 般 用 于变电所 控制母 线 、合 闸 母 线 、UPS 不间 断电源，也 用 作其他电源和 逻 辑 控制回路。直流系统是一 个绝 缘 系统，绝 缘 电阻 达 数 十 兆 欧 ，在其正常工作时 ，直流系统正、负 极 对地绝 缘 电阻 相等，对地电压 也 是相 对平 衡 的。当发生一 点接地时 ，其正、负 极 对地电压 发生变化 ，接地极 对地电压 降 低 ，非 接地极 电压 升 高 ，控制回路和 供电可靠性 会大大降 低 ，但一 般 不会引发电气控制系统的次 生故障。可是，当直流系统有 两点或多 点接地时 ，极 易引起逻 辑 控制回路误动作、直流保险 熔断，使 保护及自动装置、控制回路失去 电源，在复 杂保护回路中同极两点接地，还可能将某些继电器短接，不能动作跳闸，致使越级跳闸，造成事故扩大。规程严格规定：直流系统多点同极接地，应停止直流系统一切工作，也是基于其故障性质的不确定因素。 1 、 直流系统正极接地的危害 当发生直流正极接地时，可能会引起保护及自动装置误动。因为一般断路器的跳合闸线圈以及继电器线圈是与负极电源接通的，如果在这些回路上再发生另一点直流接地，就可能引起误动作。 如上图所示，A、B 两点发生直流接地时，相当于将外部合闸条件全部短接，从而使合闸线圈得电误动作合闸。A、C 两点接地时，则外部分闸条件被短接而误动作跳闸。A、D 两点，A、F 两点接地，同样都能造成开关误跳闸。 2、直流系统负极接地的危害 直流负极接地，也可能造成保护及自动装置拒绝动作。因为断路器的跳、合闸线圈以及保护继电器会在这些回路再有一...
