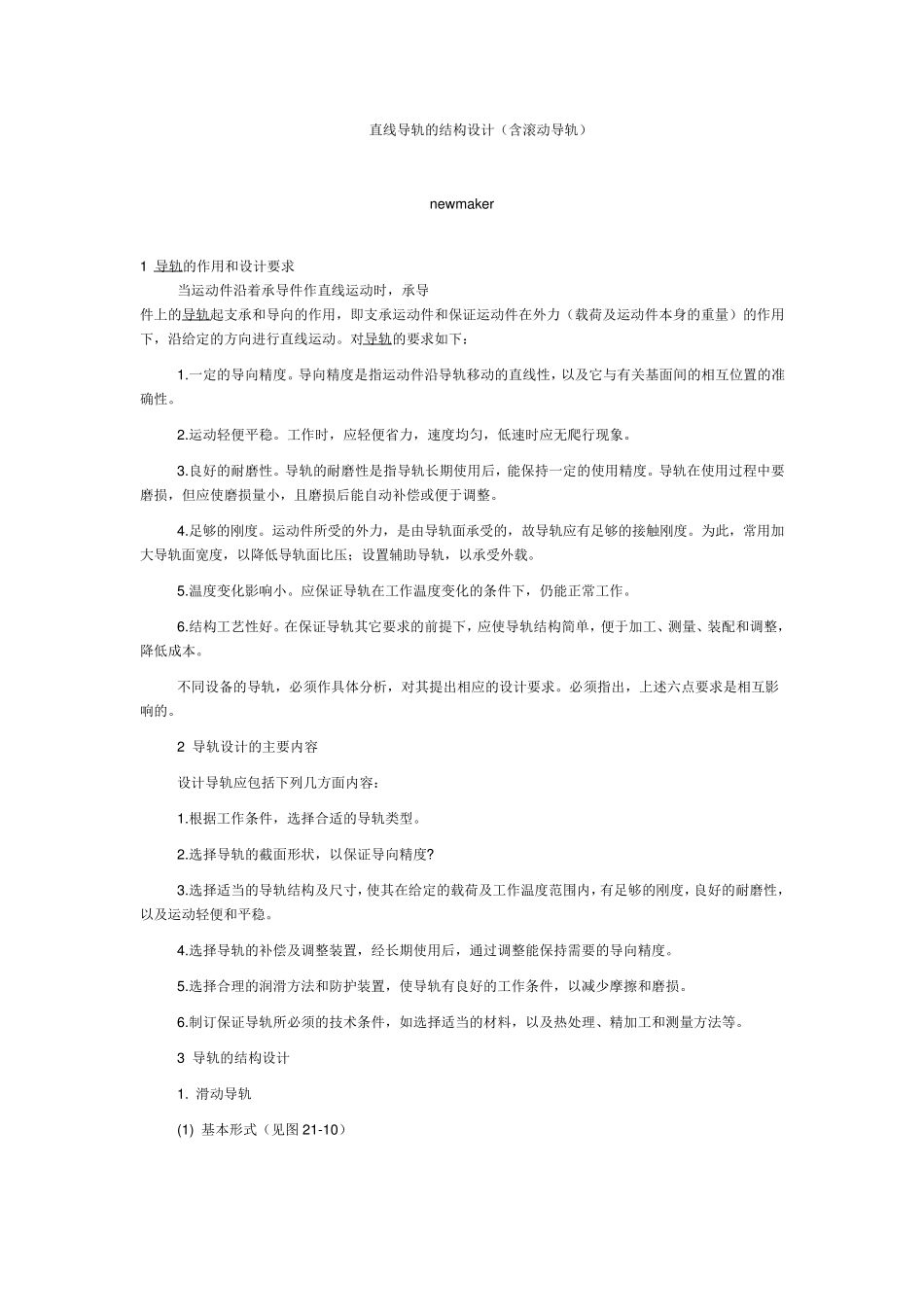

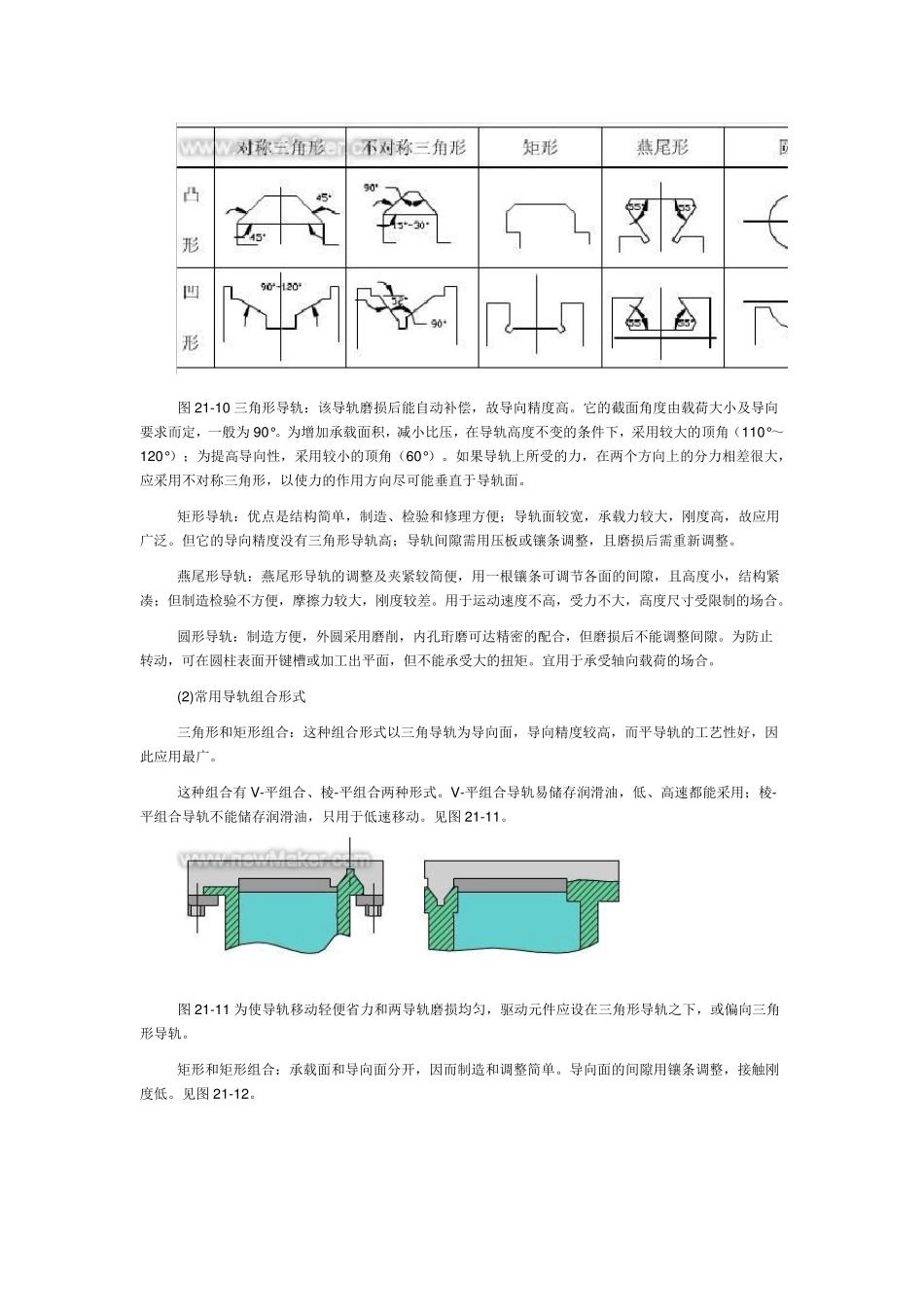

直线导轨的结构设计（含滚动导轨） new maker 1 导轨的作用和设计要求 当运动件沿着承导件作直线运动时，承导件上的导轨起支承和导向的作用，即支承运动件和保证运动件在外力（载荷及运动件本身的重量）的作用下，沿给定的方向进行直线运动。对导轨的要求如下： 1.一定的导向精度。导向精度是指运动件沿导轨移动的直线性，以及它与有关基面间的相互位置的准确性。 2.运动轻便平稳。工作时，应轻便省力，速度均匀，低速时应无爬行现象。 3.良好的耐磨性。导轨的耐磨性是指导轨长期使用后，能保持一定的使用精度。导轨在使用过程中要磨损，但应使磨损量小，且磨损后能自动补偿或便于调整。 4.足够的刚度。运动件所受的外力，是由导轨面承受的，故导轨应有足够的接触刚度。为此，常用加大导轨面宽度，以降低导轨面比压；设置辅助导轨，以承受外载。 5.温度变化影响小。应保证导轨在工作温度变化的条件下，仍能正常工作。 6.结构工艺性好。在保证导轨其它要求的前提下，应使导轨结构简单，便于加工、测量、装配和调整，降低成本。 不同设备的导轨，必须作具体分析，对其提出相应的设计要求。必须指出，上述六点要求是相互影响的。 2 导轨设计的主要内容 设计导轨应包括下列几方面内容： 1.根据工作条件，选择合适的导轨类型。 2.选择导轨的截面形状，以保证导向精度? 3.选择适当的导轨结构及尺寸，使其在给定的载荷及工作温度范围内，有足够的刚度，良好的耐磨性，以及运动轻便和平稳。 4.选择导轨的补偿及调整装置，经长期使用后，通过调整能保持需要的导向精度。 5.选择合理的润滑方法和防护装置，使导轨有良好的工作条件，以减少摩擦和磨损。 6.制订保证导轨所必须的技术条件，如选择适当的材料，以及热处理、精加工和测量方法等。 3 导轨的结构设计 1. 滑动导轨 (1) 基本形式（见图 21-10） 图21-10 三角形导轨：该导轨磨损后能自动补偿，故导向精度高。它的截面角度由载荷大小及导向要求而定，一般为90°。为增加承载面积，减小比压，在导轨高度不变的条件下，采用较大的顶角（110°～120°）；为提高导向性，采用较小的顶角（60°）。如果导轨上所受的力，在两个方向上的分力相差很大，应采用不对称三角形，以使力的作用方向尽可能垂直于导轨面。 矩形导轨：优点是结构简单，制造、检验和修理方便；导轨面较宽，承载力较大，刚度高，故应用广泛。但它的导向精度没有三角形导轨高；导轨间隙需用压板或镶条调整，且...
