真实和合成孔径雷达

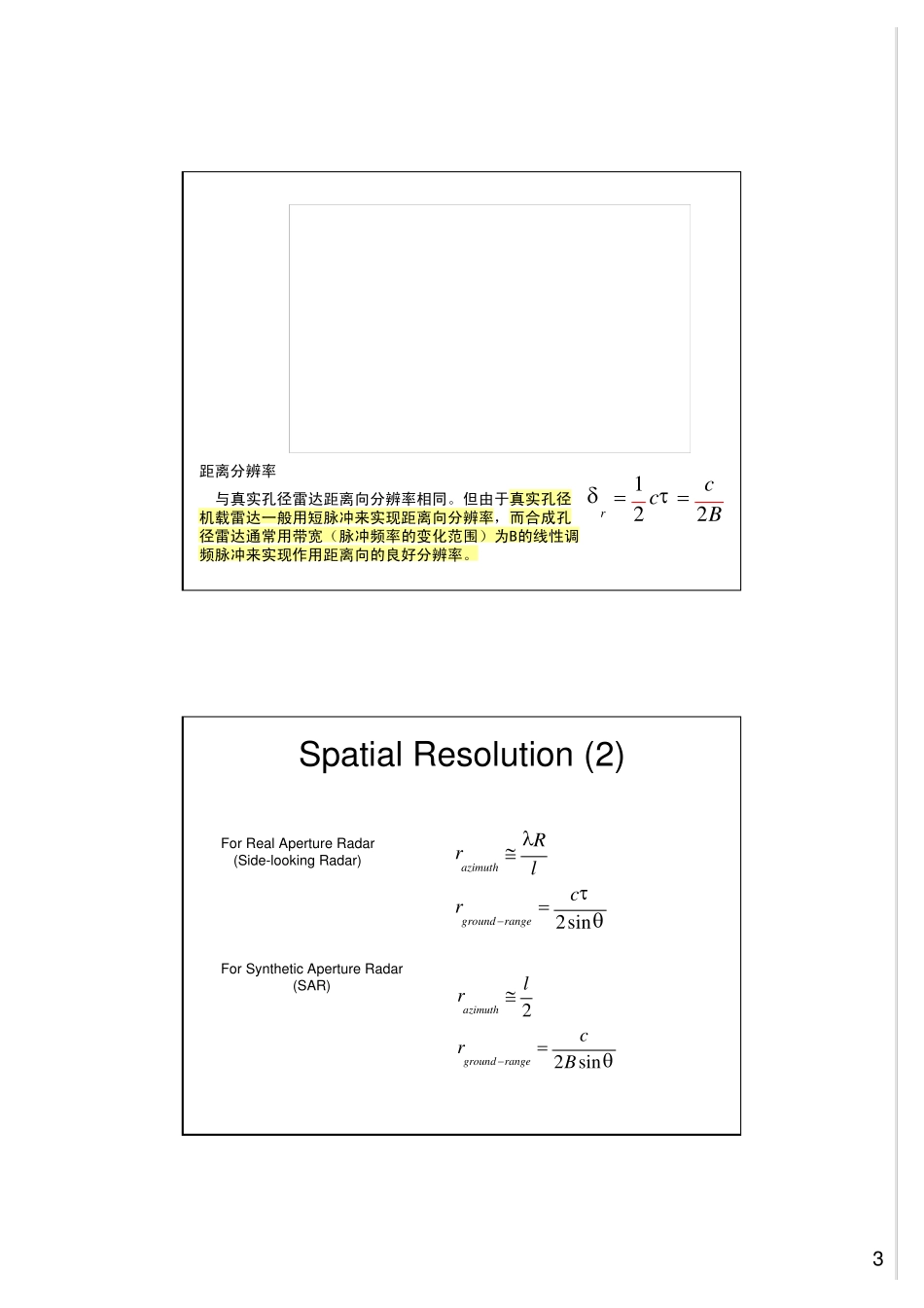

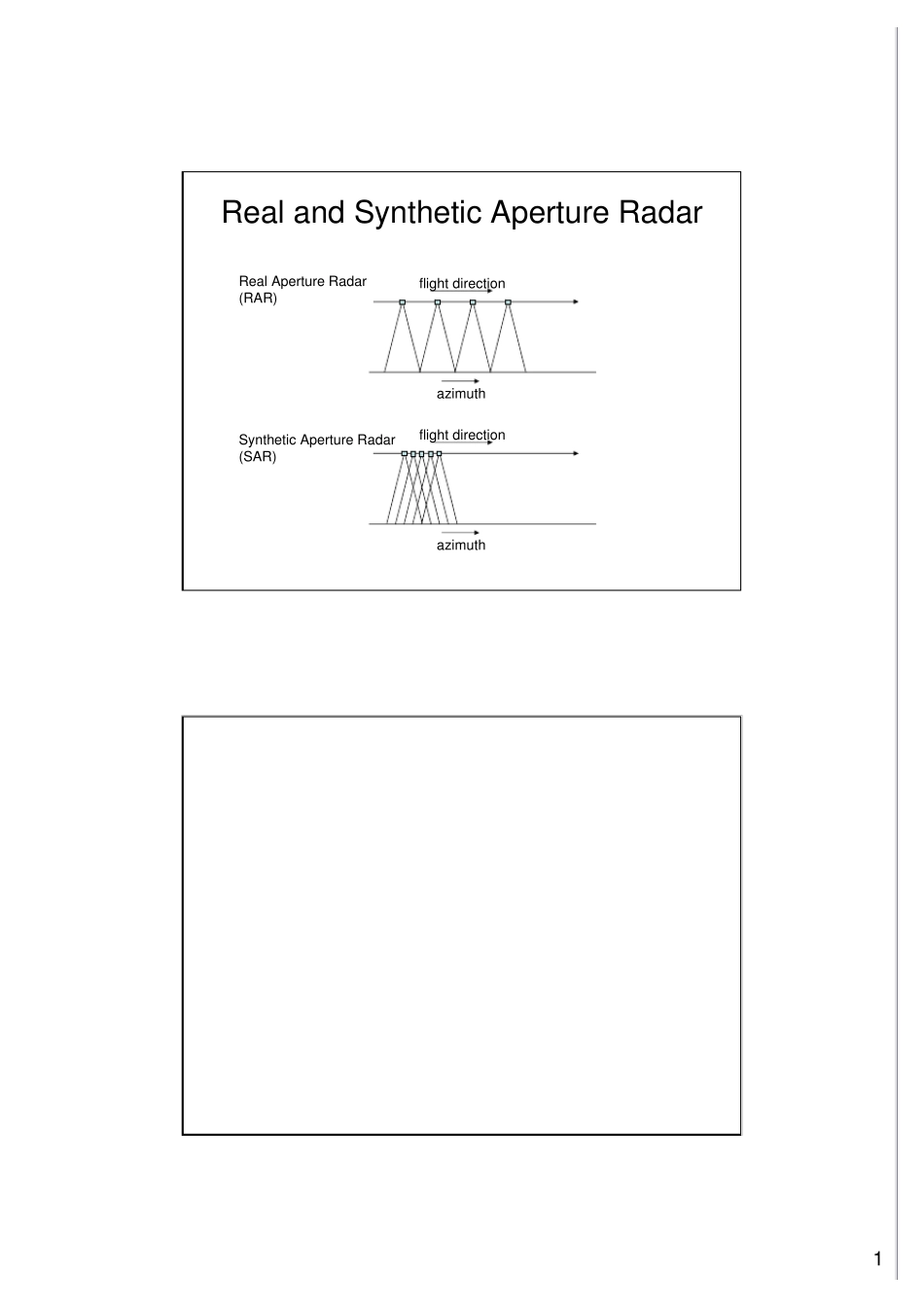

1Real and Synthetic Aperture RadarReal Aperture Radar(RAR)Synthetic Aperture Radar(SAR)flight directionazimuthflight directionazimuth2Spatial Resolu tion (1)3距离分辨率与真实孔径雷达距离向分辨率相同。但由于真实孔径机载雷达一般用短脉冲来实现距离向分辨率，而合成孔径雷达通常用带宽（脉冲频率的变化范围）为B的线性调频脉冲来实现作用距离向的良好分辨率。Bccr221==τδSpatial Resolution (2)θτλsin2crlRrrangegroundazimuth=≅−For Real Aperture Radar(Side-looking Radar)θsin22Bcrlrrangegroundazimuth=≅−For Synthetic Aperture Radar(SAR)4grou ndRange resolu tion()pu lse length speed of light2cos2cos depression anglercRτγ×==Range Resolu tion (2)5Azimuth Resolution•Distance parallel to the azimuth (flight) direction •Azimuth resolution equals the swath width Azimuth resolutionslant range w avelengthantenna lengthaSRLλ×=×6Azimuth Resolution (2)Synthetic aperture radar (SAR)7Azimuth Resolution (3)4 .3 几何校正8SAR影像几何形变误差源• 地球自转、曲率、卫星姿态误差。• SAR斜距成像造成：平地地区近距压缩，高程变化地区迭掩与顶底位移。•合 成 孔 径 雷 达 影像固 有 的 透 视 收 缩 、 顶 底 位 移 和 阴 影等 几何特 征 不 利 于 一 般 用 户 对 影像特 征 的 理 解和 专 题 信 息 的 提 取 。 合 成 孔 径 雷 达 具 有 比 较 复 杂 的 成 像机 制 ， 若 用 户 采 用 光 学 遥 感 影响 几何校 正 中 常用 的 多 项 式 法 进 行 合 成 孔 径 雷 达 影像的 校 正 ， 很 难 得 到 满 意 的 校 正 结 果 .•按 照 几何纠 正 精 度 层 次 进 行 分 类– 几何粗 纠 正 （ 地 理 参 考 编 码 ）• 解 决 影像整 体 定 向 问 题 ， 实 现 地 图 投 影、 指 北 。– 几何精 纠 正 （ 正 射 纠 正 ）• 解 决 影像内 部 地 形引 起 的 形变误差。•按 照 采 用 的 几何方 法 分 类– 多 项 式 方 法• 不 考 虑 SAR成 像过 程 ， 直 接 利 用 多 项 式 进 行 影像到 地 理 参 考 的 转 换 ，实...
