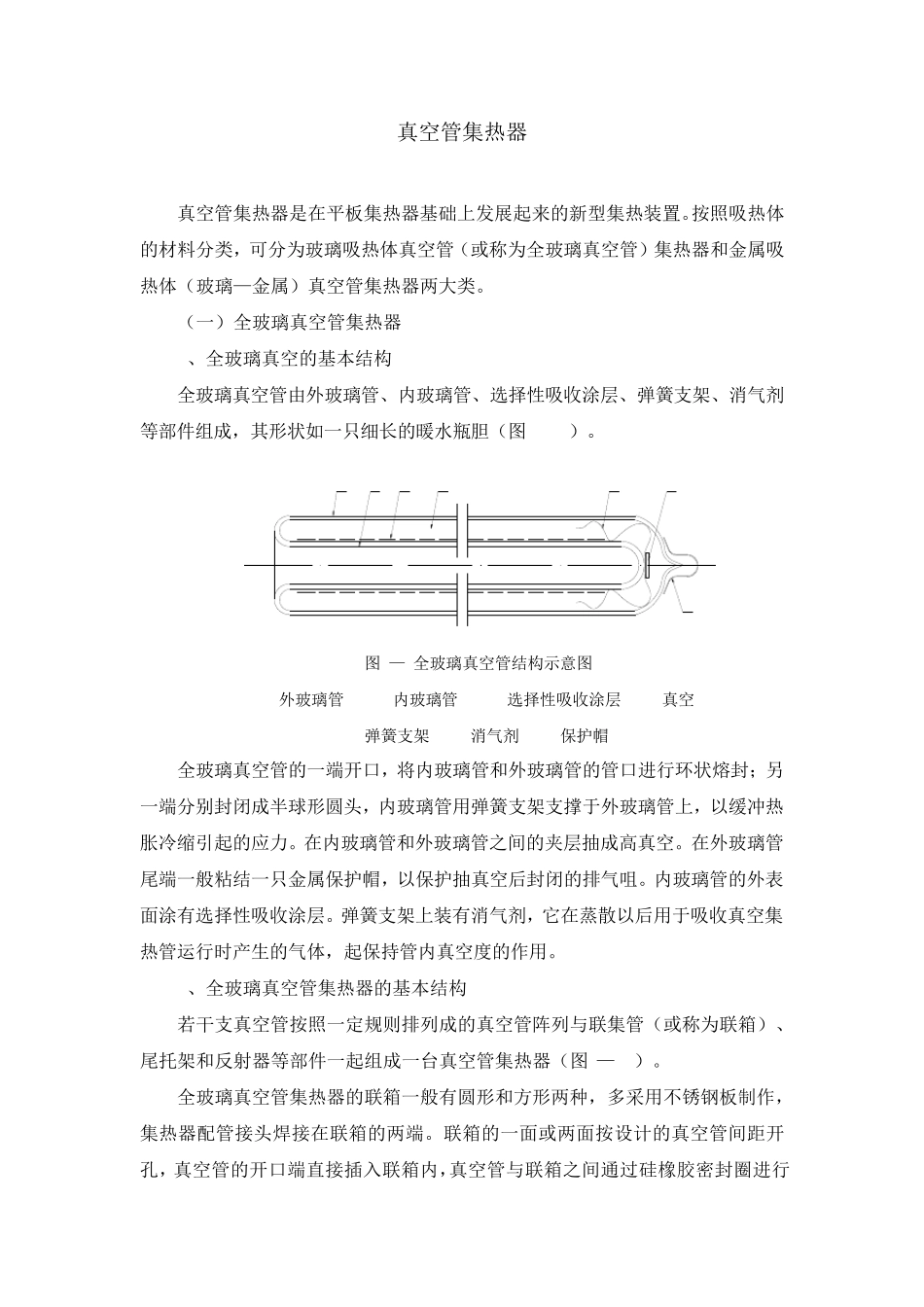

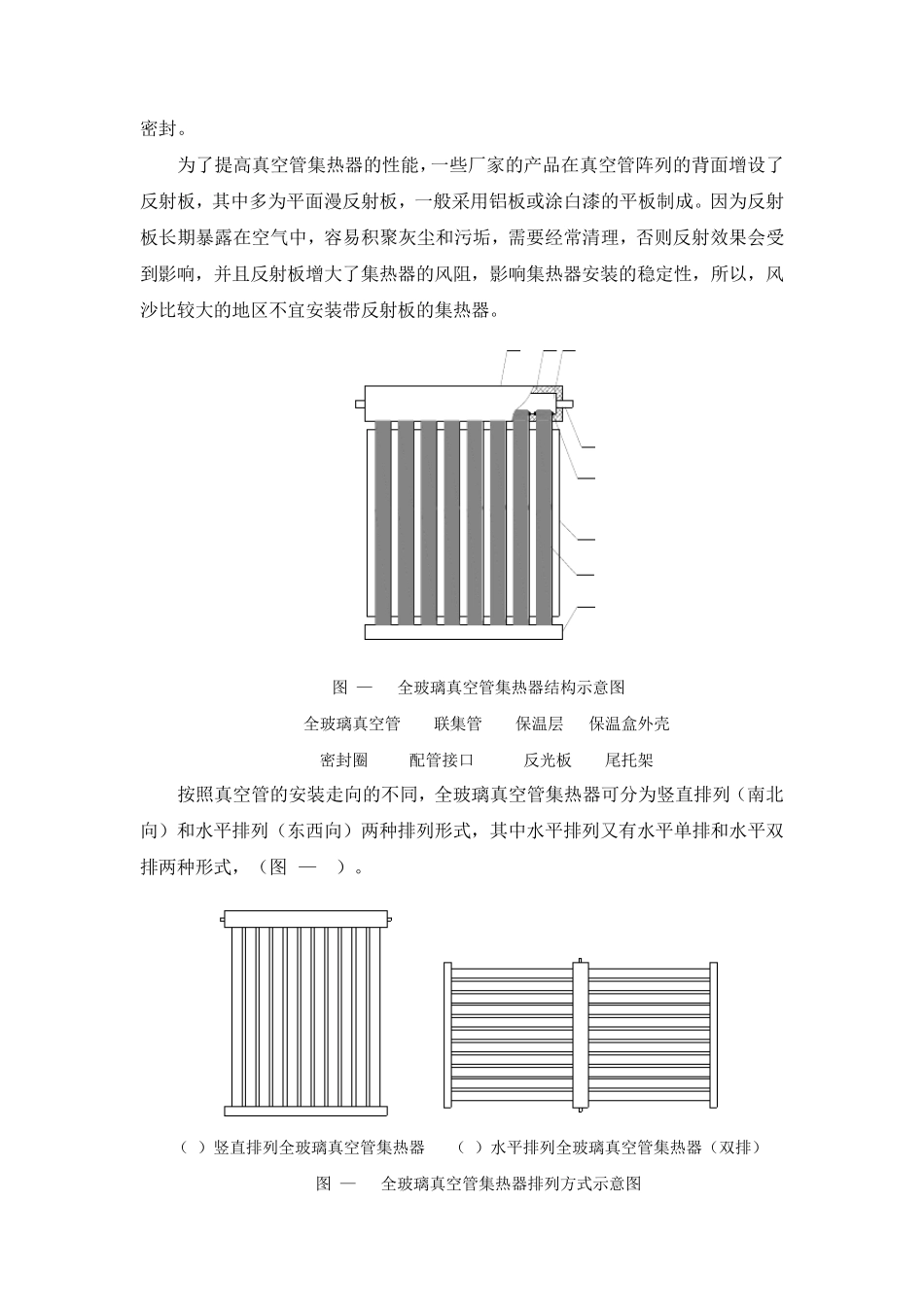

真空管集热器 真空管集热器是在平板集热器基础上发展起来的新型集热装置。按照吸热体的材料分类,可分为玻璃吸热体真空管(或称为全玻璃真空管)集热器和金属吸热体(玻璃—金属)真空管集热器两大类。 (一)全玻璃真空管集热器 1、全玻璃真空的基本结构 全玻璃真空管由外玻璃管、内玻璃管、选择性吸收涂层、弹簧支架、消气剂等部件组成,其形状如一只细长的暖水瓶胆(图 3- )。 671 2 345 图3— 全玻璃真空管结构示意图 1.外玻璃管 2.内玻璃管 3.选择性吸收涂层 4.真空 5.弹簧支架 6.消气剂 7.保护帽 全玻璃真空管的一端开口,将内玻璃管和外玻璃管的管口进行环状熔封;另一端分别封闭成半球形圆头,内玻璃管用弹簧支架支撑于外玻璃管上,以缓冲热胀冷缩引起的应力。在内玻璃管和外玻璃管之间的夹层抽成高真空。在外玻璃管尾端一般粘结一只金属保护帽,以保护抽真空后封闭的排气咀。内玻璃管的外表面涂有选择性吸收涂层。弹簧支架上装有消气剂,它在蒸散以后用于吸收真空集热管运行时产生的气体,起保持管内真空度的作用。 2、全玻璃真空管集热器的基本结构 若干支真空管按照一定规则排列成的真空管阵列与联集管(或称为联箱)、尾托架和反射器等部件一起组成一台真空管集热器(图3— )。 全玻璃真空管集热器的联箱一般有圆形和方形两种,多采用不锈钢板制作,集热器配管接头焊接在联箱的两端。联箱的一面或两面按设计的真空管间距开孔,真空管的开口端直接插入联箱内,真空管与联箱之间通过硅橡胶密封圈进行密封。 为了提高真空管集热器的性能,一些厂家的产品在真空管阵列的背面增设了反射板,其中多为平面漫反射板,一般采用铝板或涂白漆的平板制成。因为反射板长期暴露在空气中,容易积聚灰尘和污垢,需要经常清理,否则反射效果会受到影响,并且反射板增大了集热器的风阻,影响集热器安装的稳定性,所以,风沙比较大的地区不宜安装带反射板的集热器。 26345871 图3— 全玻璃真空管集热器结构示意图 1.全玻璃真空管 2.联集管 3.保温层 4.保温盒外壳 5.密封圈 6.配管接口 7.反光板 8.尾托架 按照真空管的安装走向的不同,全玻璃真空管集热器可分为竖直排列(南北向)和水平排列(东西向)两种排列形式,其中水平排列又有水平单排和水平双排两种形式,(图3— )。 (a)竖直排列全玻璃真空管集热器 (a)水平排列全玻璃真空管集热器(双排) 图3— 全玻璃真空管集热器排列方式示意图 3、全玻璃真...
