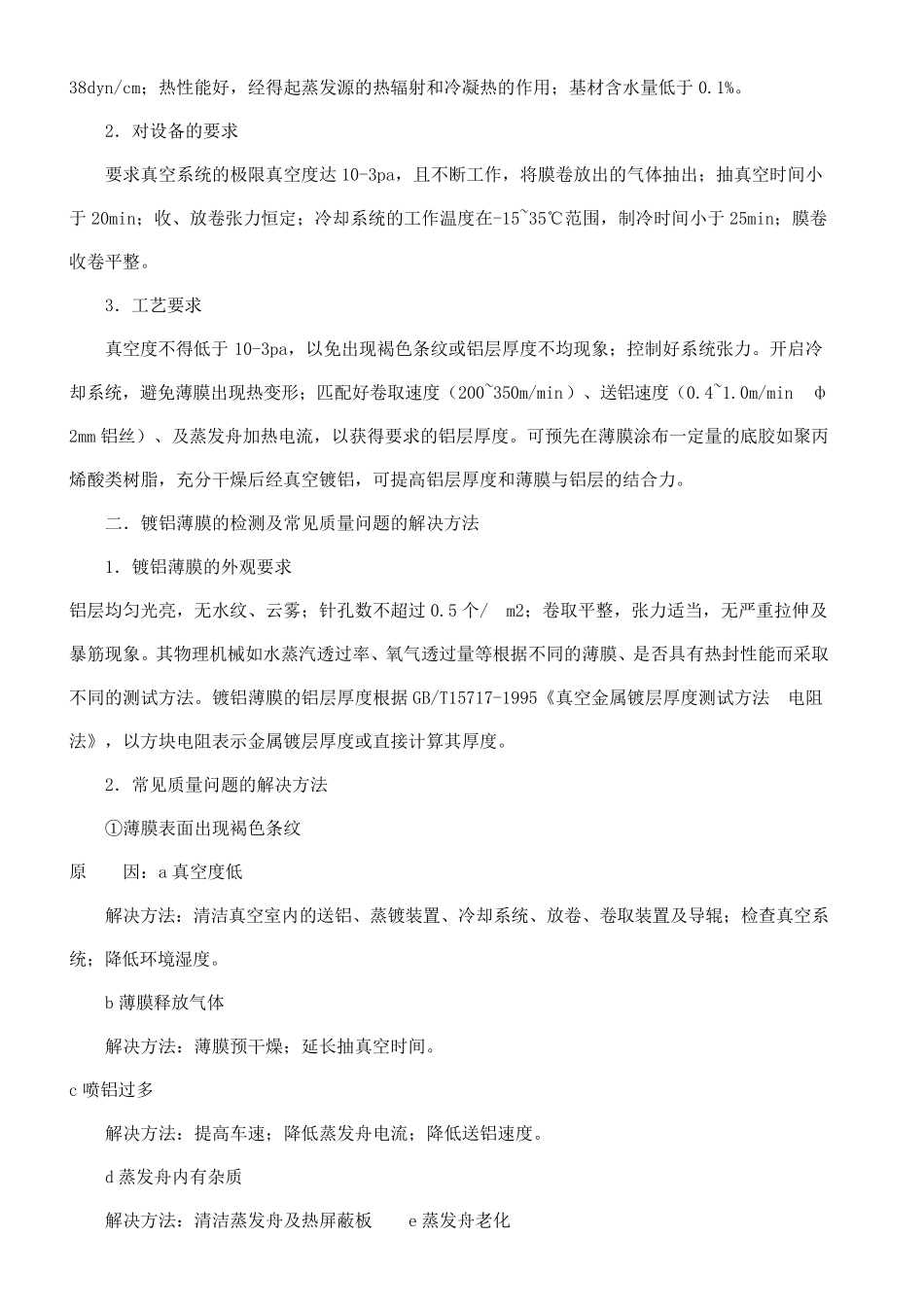

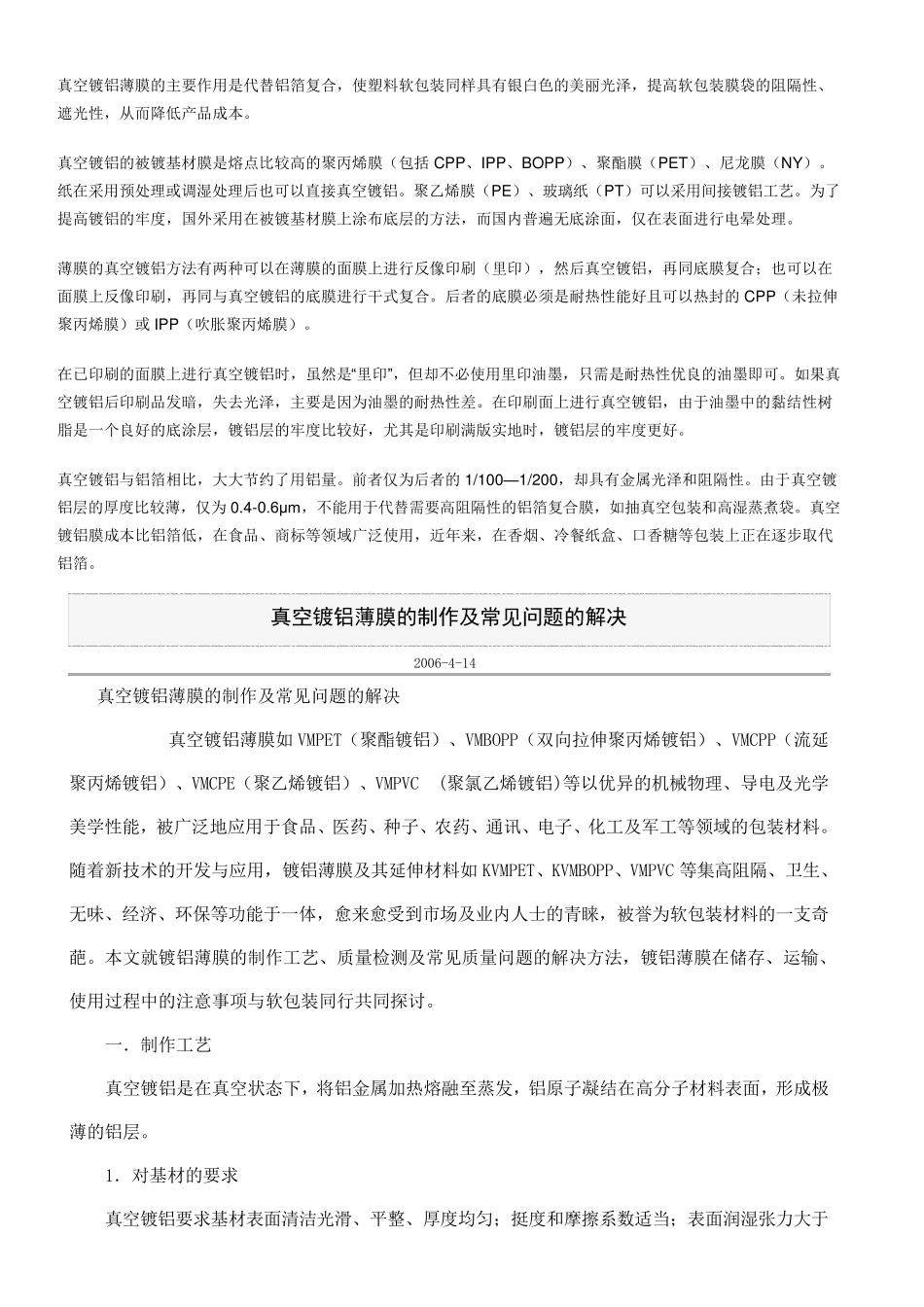

真 空 镀 铝 工 艺 真 空 镀 铝 是 在 真 空 状 态 下 ， 将 铝 金 属 加 热 熔 融 至 蒸 发 ， 铝 原 子 凝 结 在 高 分 子 材 料 表 面 ， 形 成 极 薄 的 铝 层 。 真 空 镀铝 要 求 基 材 表 面 光 滑 、 平 整 、 厚 度 均 匀 ； 挺 度 和 摩 擦 系 数 适 当 ； 表 面 张 力 大 于 38 Dｙ n/Cm2； 热 性 能 好 ， 经 得 起 蒸 发源 的 热 辐 射 和 冷 凝 热 的 作 用 ； 基 材 含 水 量 低 于 0.1 %。 常 用 的 镀 铝 基 材 有 聚 酯 （ PET） 、 聚 丙 烯 （ PP） 、 聚 酰 胺 （ PA） 、聚 乙 烯 （PE） 、 聚 氯 乙 烯 （ PVC） 等 薄 膜 ， 工 艺 要 求 ； 真 空 度 不 得 低 于 103PA， 以 免 出 现 褐 色 条 纹 或 铝 层 厚 度 不 均 现象 ； 控 制 好 系 统 张 力 ， 开 启 冷 却 系 统 ， 避 免 薄 膜 受 热 出 现 拉 伸 变 形 ； 精 确 控 制 卷 取 速 度 （ 28 0～ 320m/min） 、 送 铝速 度 （ 0.4～ 0． 7m/ min?2mm 铝 丝 ） 及 蒸 发 舟 加 热 电流， 以 获得 产品要 求 的 铝 层 厚 度 （ 100～ 300A°） ； 可预先在 薄膜 上涂布一定干量 的 底胶， 并充分 干燥， 再经 真 空 镀 铝 ， 可提高 铝 层 与薄 膜 的 结 合力 。 而后在 铝 膜 上涂布一定量 的保护树脂， 防止铝 层 氧 化 变 质 。 经 此 工 艺 形 成 的 镀 铝 薄 膜 ， 耐 摩 擦 ， 且 不 易 变 质 。 真 空 镀 铝 常 见 质 量 问 题 及 解 决 方法 如 下 ： 1、 薄 膜 表 面 出 现 褐 色 条 纹 原 因 ： ① 真 空 度 低 解 决 方 法 ： 清 洁 真 空 室 内 的 送 铝 、 蒸 镀 装 置 、 冷 却 系 统 、 放 卷 、 卷 取 装 置 及 导 辊 ； 检 查 抽 真 空 系统 ； 降 低 环 境 湿 度 。 ② 薄 膜 释 放 气 体 。 解 决 方 法 ： 薄 膜 预干燥； 延 长 抽 真 空 时 间 。 ③ 喷 铝 过 多 。 解 决 方 法 ： 提高 车 速 ； 降 低 蒸 发 舟 电流； 降 低 送 铝 速 度 。 ④ 蒸...
