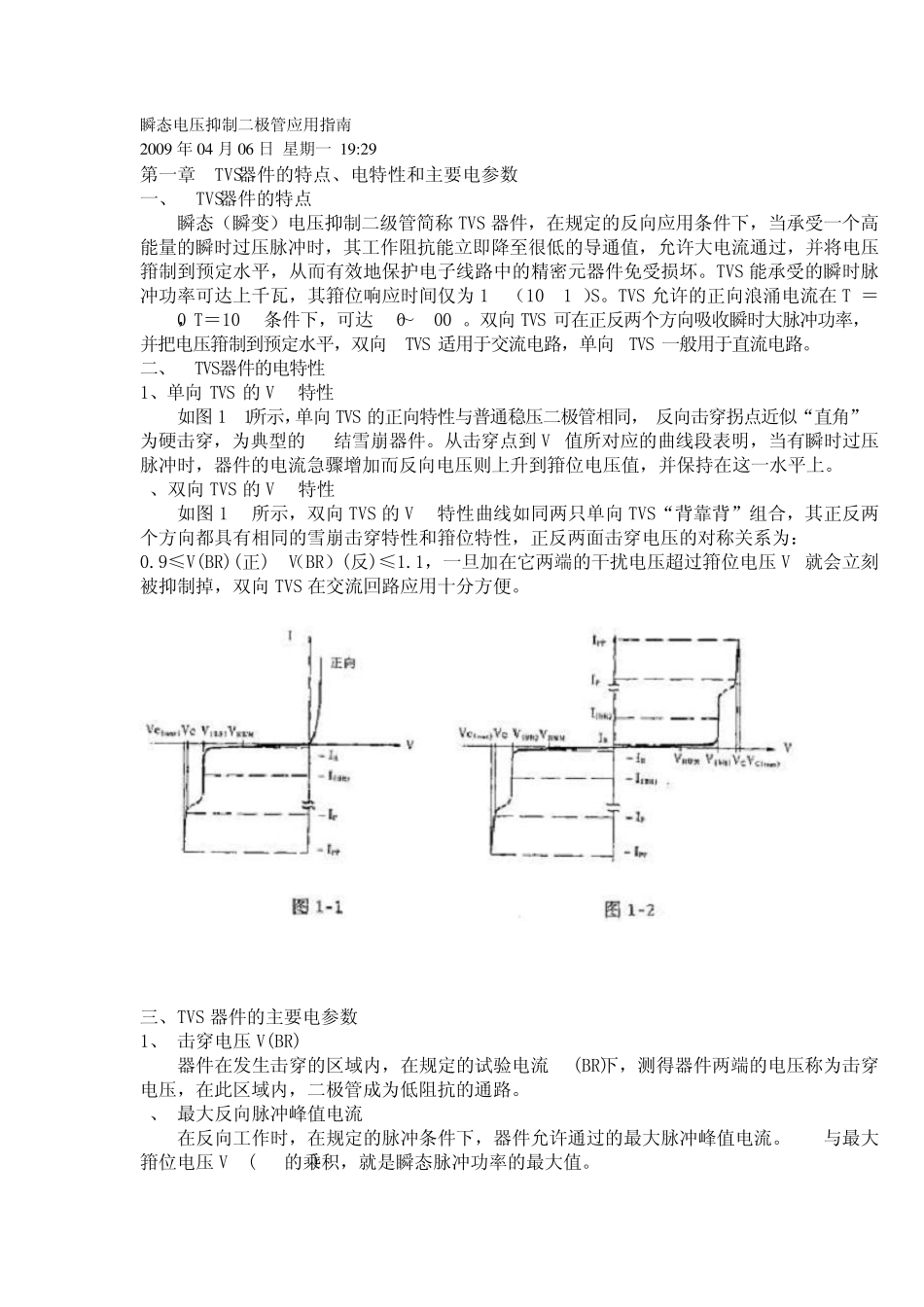

瞬态电压抑制二极管应用指南_第1页
1/7

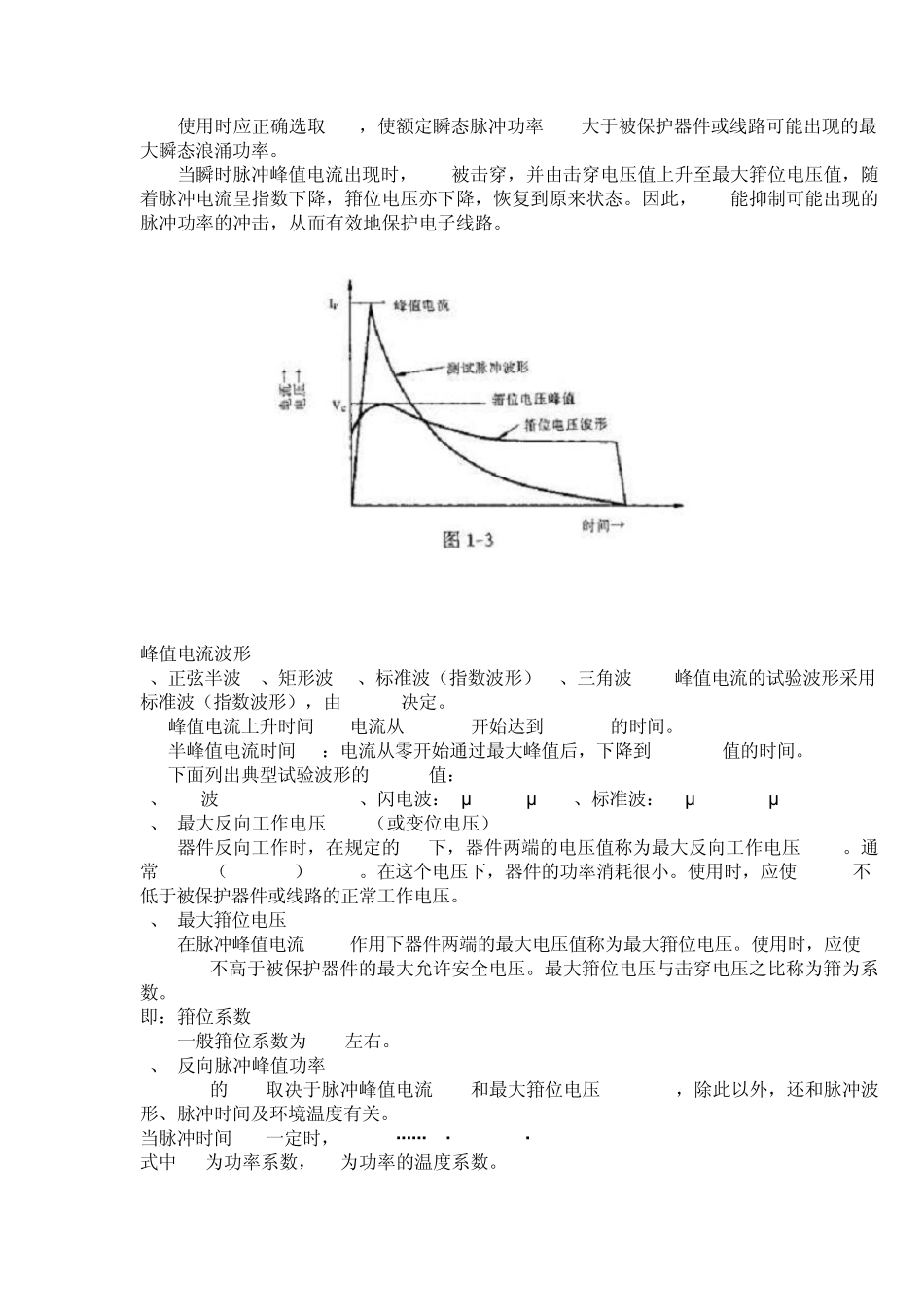

瞬态电压抑制二极管应用指南_第2页
2/7

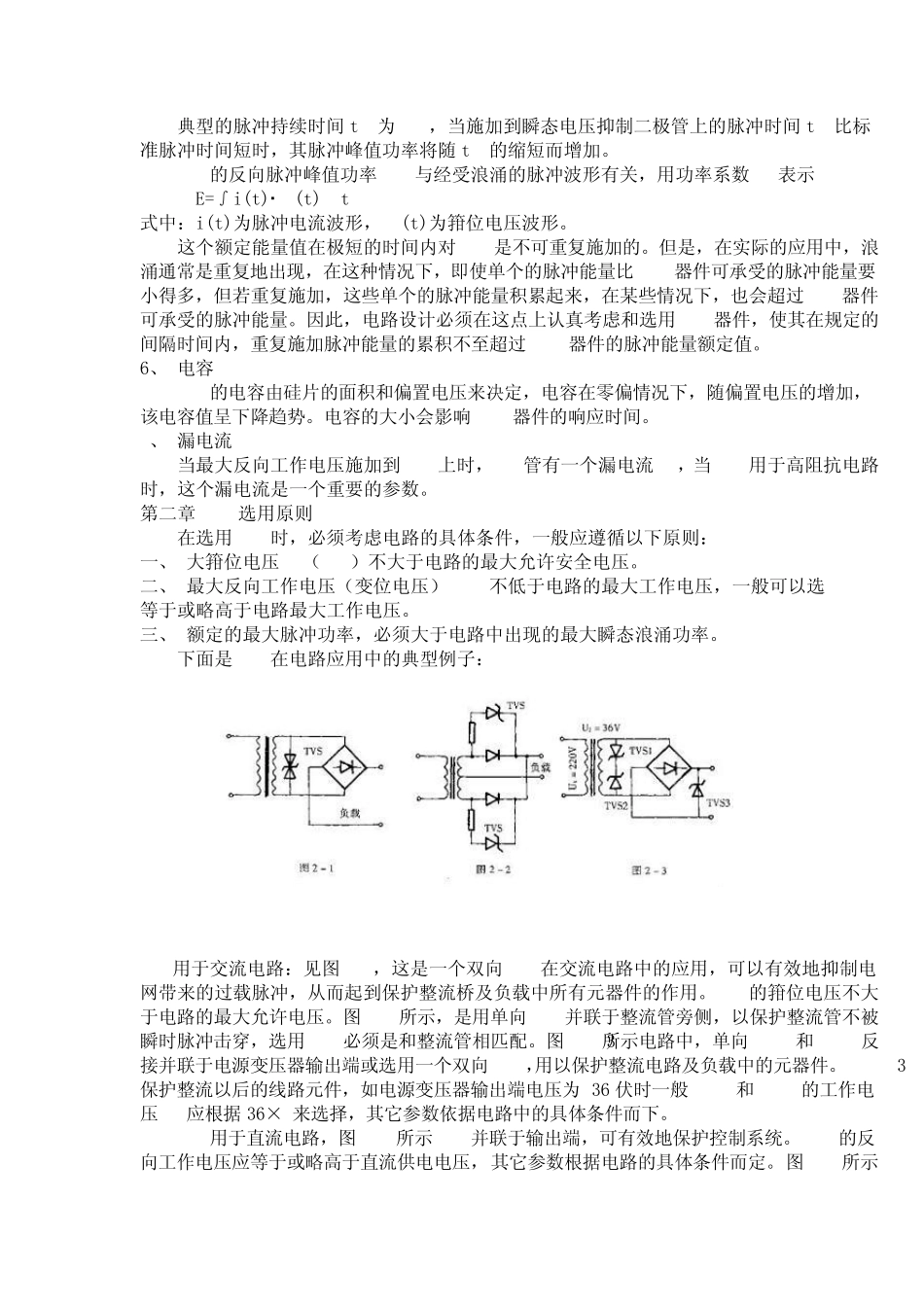

瞬态电压抑制二极管应用指南_第3页
3/7
瞬 态 电 压 抑 制 二 极 管 应 用 指 南 2009 年 04 月 06 日 星 期 一 19:29 第 一 章 TVS器 件 的 特 点 、 电 特 性 和 主 要 电 参 数 一 、 TVS器 件 的 特 点 瞬 态 ( 瞬 变 ) 电 压 抑 制 二 级 管 简 称 TVS 器 件 , 在 规 定 的 反 向 应 用 条 件 下 , 当 承 受 一 个 高能 量 的 瞬 时 过 压 脉 冲 时 , 其 工 作 阻 抗 能 立 即 降 至 很 低 的 导 通 值 , 允 许 大 电 流 通 过 , 并 将 电 压箝 制 到 预 定 水 平 , 从 而 有 效 地 保 护 电 子 线 路 中 的 精 密 元 器 件 免 受 损 坏 。 TVS 能 承 受 的 瞬 时 脉冲 功 率 可 达 上 千 瓦 , 其 箝 位 响 应 时 间 仅 为 1ps( 10-12S) 。 TVS 允 许 的 正 向 浪 涌 电 流 在 TA=250C, T= 10ms条 件 下 , 可 达 50~ 200A 。 双 向 TVS 可 在 正 反 两 个 方 向 吸 收 瞬 时 大 脉 冲 功 率 ,并 把 电 压 箝 制 到 预 定 水 平 , 双 向TVS 适 用 于 交 流 电 路 , 单 向TVS 一 般用 于 直流 电 路 。 二 、 TVS器 件 的 电 特 性 1、 单 向TVS 的 V-I特 性 如图1-1所示,单 向 TVS 的 正 向 特 性 与普通 稳压 二 极 管 相同,反 向 击穿拐点 近似“直角”为 硬击穿, 为 典型的 PN结雪崩器 件 。 从 击穿点 到 VC值 所对应 的 曲线 段表明, 当 有 瞬 时 过 压脉 冲 时 , 器 件 的 电 流 急骤增加而 反 向 电 压 则上 升到 箝 位 电 压 值 , 并 保 持在 这一 水 平 上 。 2、 双 向 TVS 的 V-I特 性 如图1-2所示, 双 向 TVS 的 V-I特 性 曲线 如同两 只单 向 TVS“背靠背”组合, 其 正 反 两个 方 向 都具有 相同的 雪崩击穿特 性 和 箝 位 特 性 , 正 反 两 面击穿电 压 的 对称 关系为 :0.9≤V(BR)(正 )/V( BR) (反 )≤1.1, 一 旦加在 它两 端的 干扰电 压 超过 箝 位 电 压 VC就会立 刻被抑 制 掉, 双 向 TVS 在 交 流 回路 应 用 十分方 便。 三、 TVS 器 件 的 主 要 电 参 数 1、 击穿电 压...
