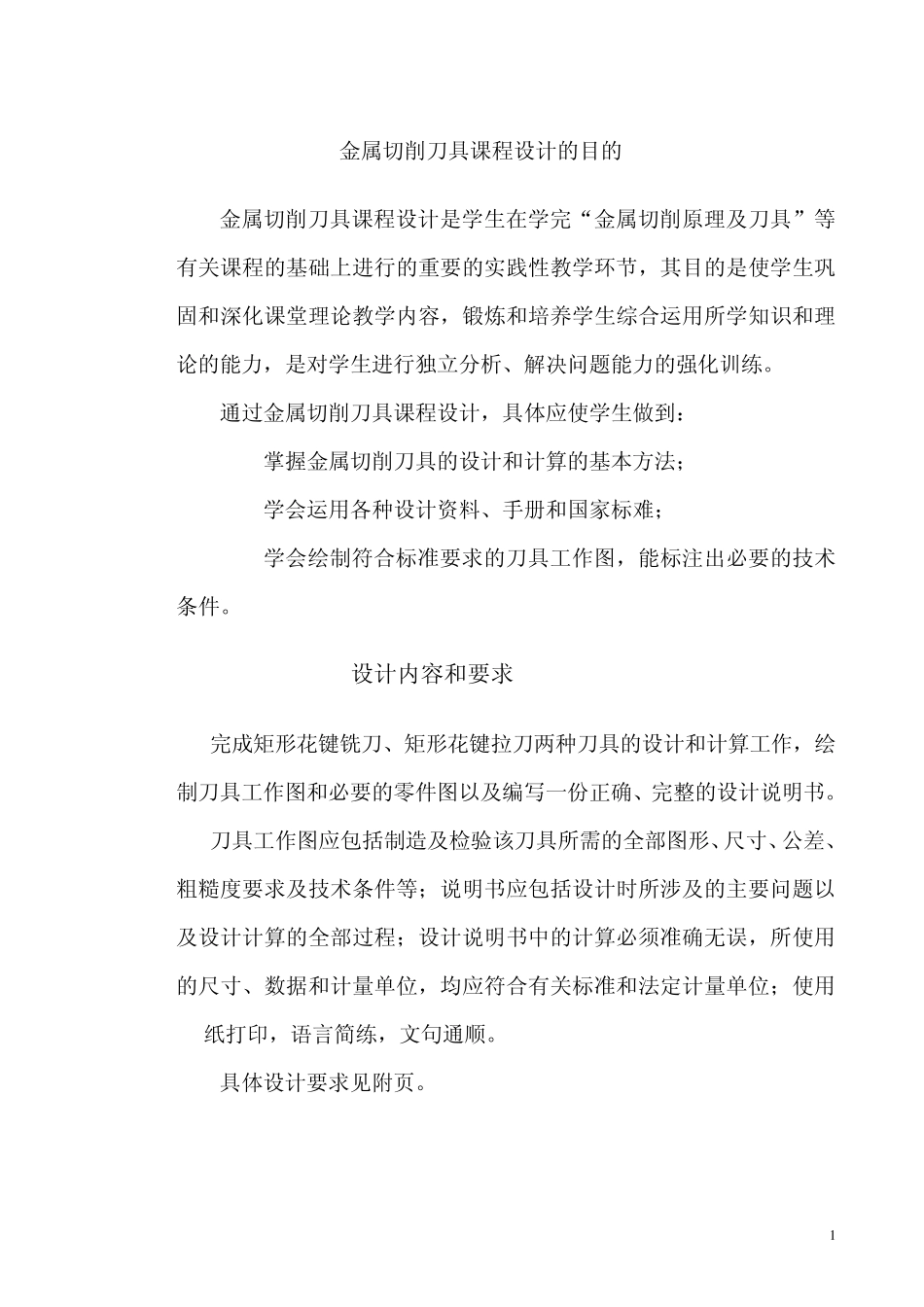

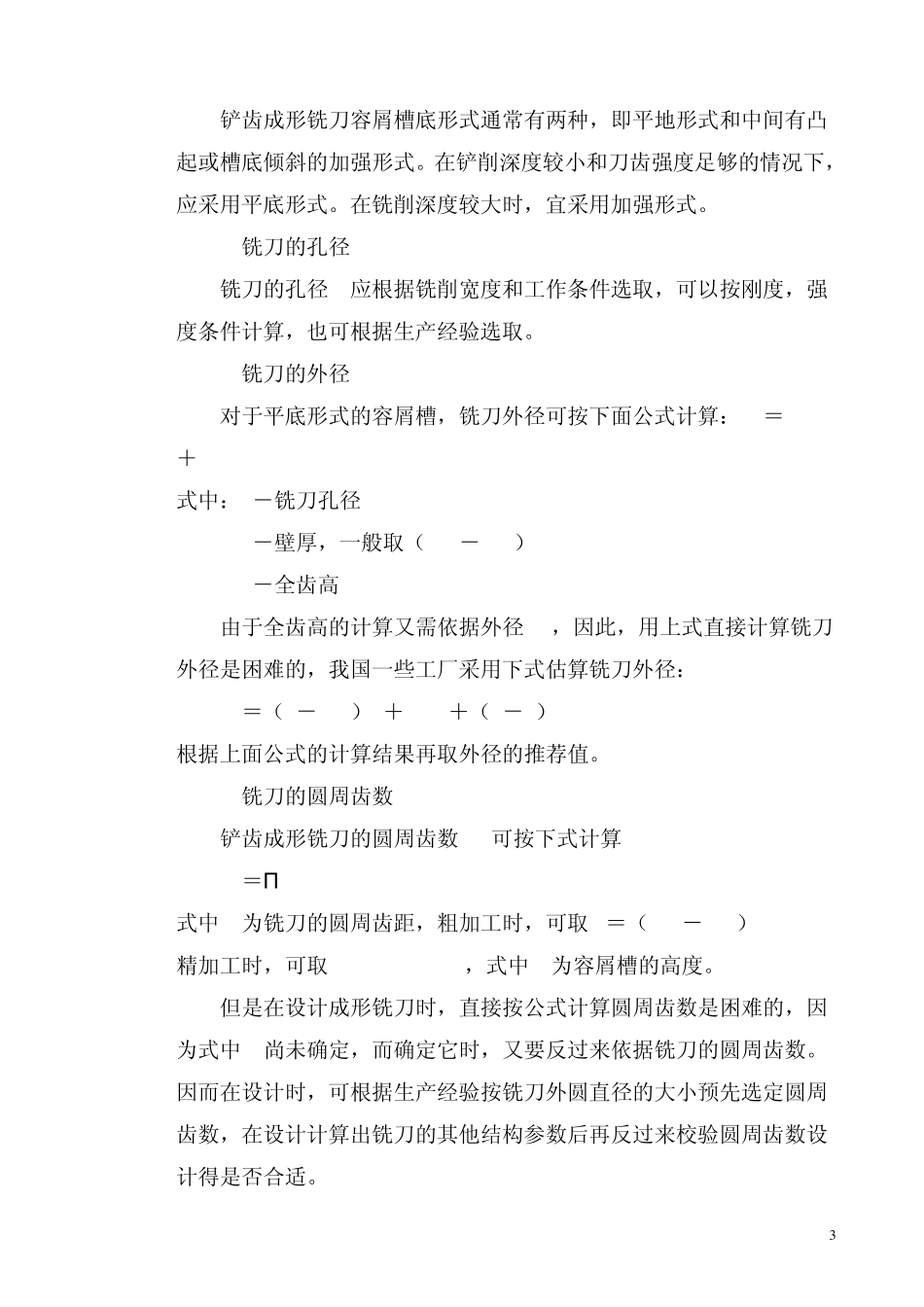

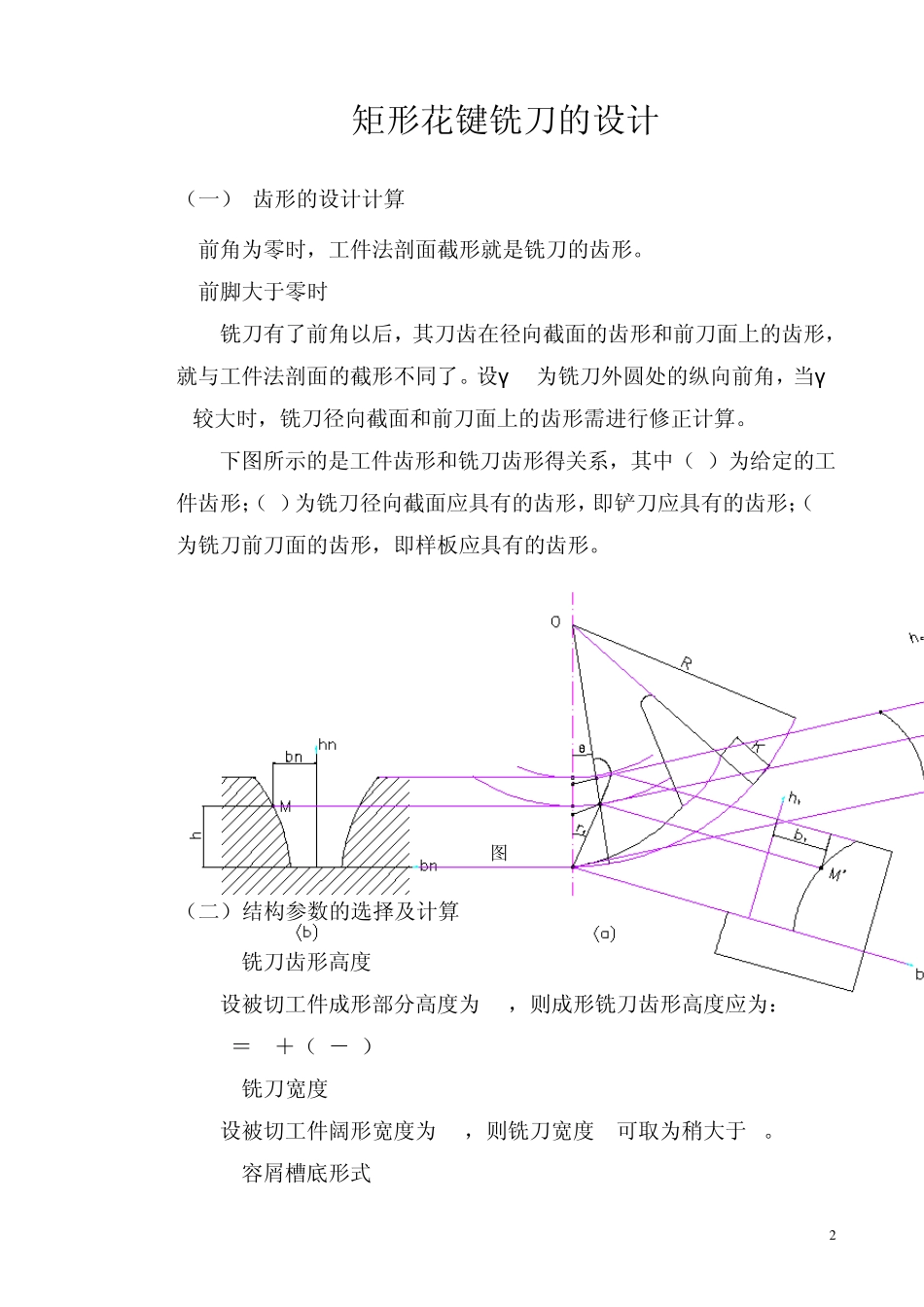

1 金属切削刀具课程设计的目的 金属切削刀具课程设计是学生在学完“金属切削原理及刀具”等有关课程的基础上进行的重要的实践性教学环节，其目的是使学生巩固和深化课堂理论教学内容，锻炼和培养学生综合运用所学知识和理论的能力，是对学生进行独立分析、解决问题能力的强化训练。 通过金属切削刀具课程设计，具体应使学生做到： (1) 掌握金属切削刀具的设计和计算的基本方法； (2) 学会运用各种设计资料、手册和国家标难； (3) 学会绘制符合标准要求的刀具工作图，能标注出必要的技术条件。 设计内容和要求 完成矩形花键铣刀、矩形花键拉刀两种刀具的设计和计算工作，绘制刀具工作图和必要的零件图以及编写一份正确、完整的设计说明书。 刀具工作图应包括制造及检验该刀具所需的全部图形、尺寸、公差、粗糙度要求及技术条件等；说明书应包括设计时所涉及的主要问题以及设计计算的全部过程；设计说明书中的计算必须准确无误，所使用的尺寸、数据和计量单位，均应符合有关标准和法定计量单位；使用A4纸打印，语言简练，文句通顺。 具体设计要求见附页。 2 矩形花键铣刀的设计 （一） 齿形的设计计算 1.前角为零时，工件法剖面截形就是铣刀的齿形。 2.前脚大于零时 铣刀有了前角以后，其刀齿在径向截面的齿形和前刀面上的齿形，就与工件法剖面的截形不同了。设γ f为铣刀外圆处的纵向前角，当γf较大时，铣刀径向截面和前刀面上的齿形需进行修正计算。 下图所示的是工件齿形和铣刀齿形得关系，其中（b）为给定的工件齿形；（c）为铣刀径向截面应具有的齿形，即铲刀应具有的齿形；（d)为铣刀前刀面的齿形，即样板应具有的齿形。 图 8 （二）结构参数的选择及计算 1.铣刀齿形高度 h 设被切工件成形部分高度为hw，则成形铣刀齿形高度应为： h＝hw＋（1－2）mm 2.铣刀宽度 B 设被切工件阔形宽度为Bw，则铣刀宽度 B可取为稍大于 B。 3.容屑槽底形式 3 铲齿成形铣刀容屑槽底形式通常有两种，即平地形式和中间有凸起或槽底倾斜的加强形式。在铲削深度较小和刀齿强度足够的情况下，应采用平底形式。在铣削深度较大时，宜采用加强形式。 4.铣刀的孔径 d 铣刀的孔径 d应根据铣削宽度和工作条件选取，可以按刚度，强度条件计算，也可根据生产经验选取。 5.铣刀的外径 do 对于平底形式的容屑槽，铣刀外径可按下面公式计算：do＝d+2m＋2H 式中：d－铣刀孔径 m－壁厚，一般取（0.3－0.5）d H－全齿高 由于全齿高...
