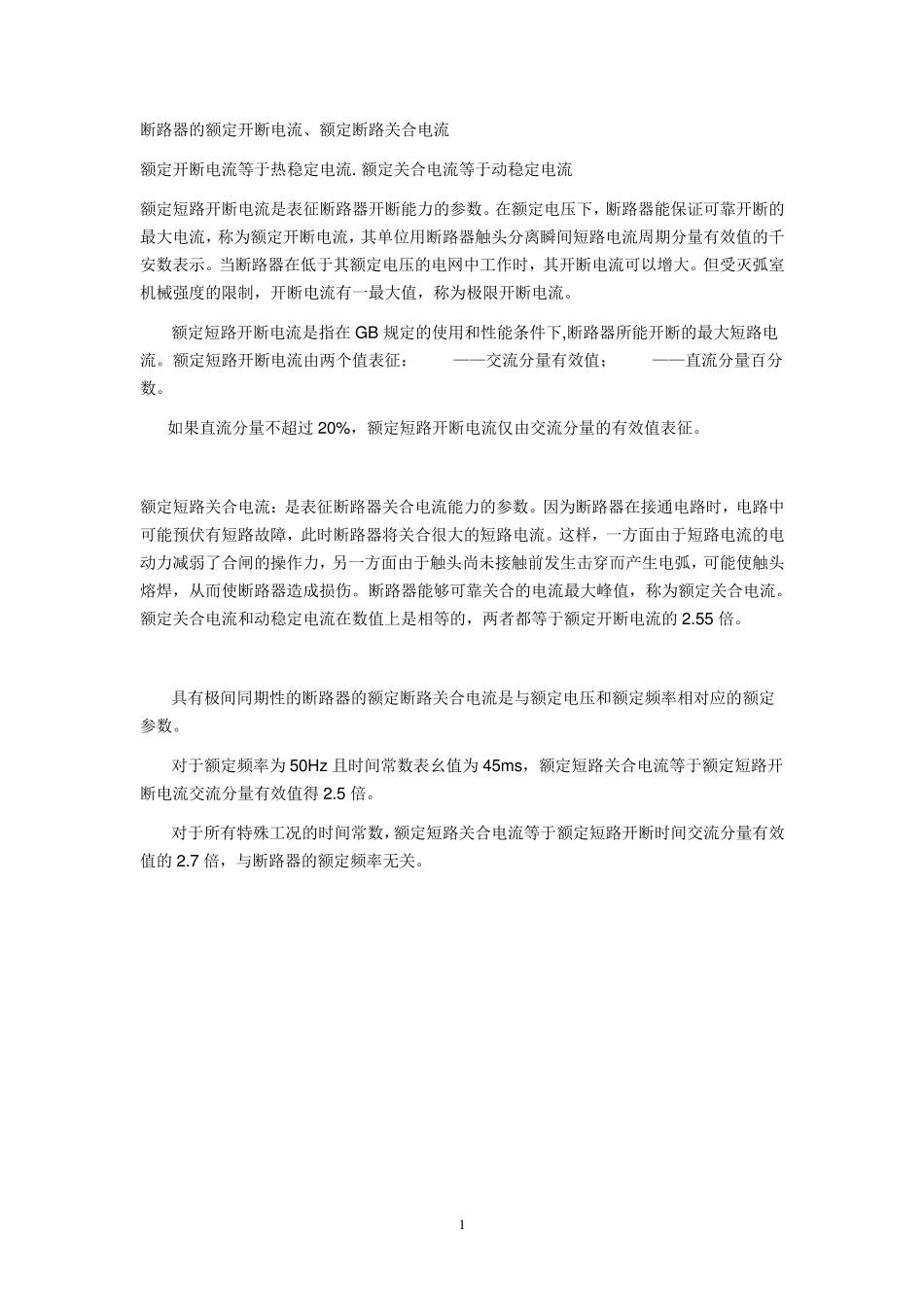

1 断路器的额定开断电流、额定断路关合电流 额定开断电流等于热稳定电流. 额定关合电流等于动稳定电流 额定短路开断电流是表征断路器开断能力的参数。在额定电压下，断路器能保证可靠开断的最大电流，称为额定开断电流，其单位用断路器触头分离瞬间短路电流周期分量有效值的千安数表示。当断路器在低于其额定电压的电网中工作时，其开断电流可以增大。但受灭弧室机械强度的限制，开断电流有一最大值，称为极限开断电流。 额定短路开断电流是指在GB 规定的使用和性能条件下,断路器所能开断的最大短路电流。额定短路开断电流由两个值表征： ——交流分量有效值； ——直流分量百分数。 如果直流分量不超过 20%，额定短路开断电流仅由交流分量的有效值表征。 额定短路关合电流：是表征断路器关合电流能力的参数。因为断路器在接通电路时，电路中可能预伏有短路故障，此时断路器将关合很大的短路电流。这样，一方面由于短路电流的电动力减弱了合闸的操作力，另一方面由于触头尚未接触前发生击穿而产生电弧，可能使触头熔焊，从而使断路器造成损伤。断路器能够可靠关合的电流最大峰值，称为额定关合电流。额定关合电流和动稳定电流在数值上是相等的，两者都等于额定开断电流的2.55 倍。 具有极间同期性的断路器的额定断路关合电流是与额定电压和额定频率相对应的额定参数。 对于额定频率为50Hz且时间常数表幺值为45ms，额定短路关合电流等于额定短路开断电流交流分量有效值得 2.5 倍。 对于所有特殊工况的时间常数，额定短路关合电流等于额定短路开断时间交流分量有效值的2.7 倍，与断路器的额定频率无关。 2 开 断 电 流 ： 开 关 跳 闸 时 （ 故 障 跳 闸 ） 可 以 切 断 灭 弧 的 最 大 电 流 ； 关 合 电 流 ： 开 关 合 闸 时 （ 合 闸 到 冲 击 负 荷 或 故 障 ） 容 许 流 过 的 最 大 电 流 ， 电 流 过 大 会 发 热 ，损 坏 断 路 器 触 头 。 补 充 ： 是 指 合 闸 瞬 间 的 电 流 ， 在 开 关 合 闸 过 程 中 ， 比 如 还 有 几 毫 米 没 有 闭 合 严 或 闭合 不 紧 时 ， 这 时 候 电 阻 比 较 大 ， I^2*R 是 发 热 ， 这 时 候 电 流 如 果 过 大 ， 发 热 会 很 大 ， 烧 毁 开关 触 头 。 第 一 节 综 述 一 、 短 路 故 障 关 合 与 开...
