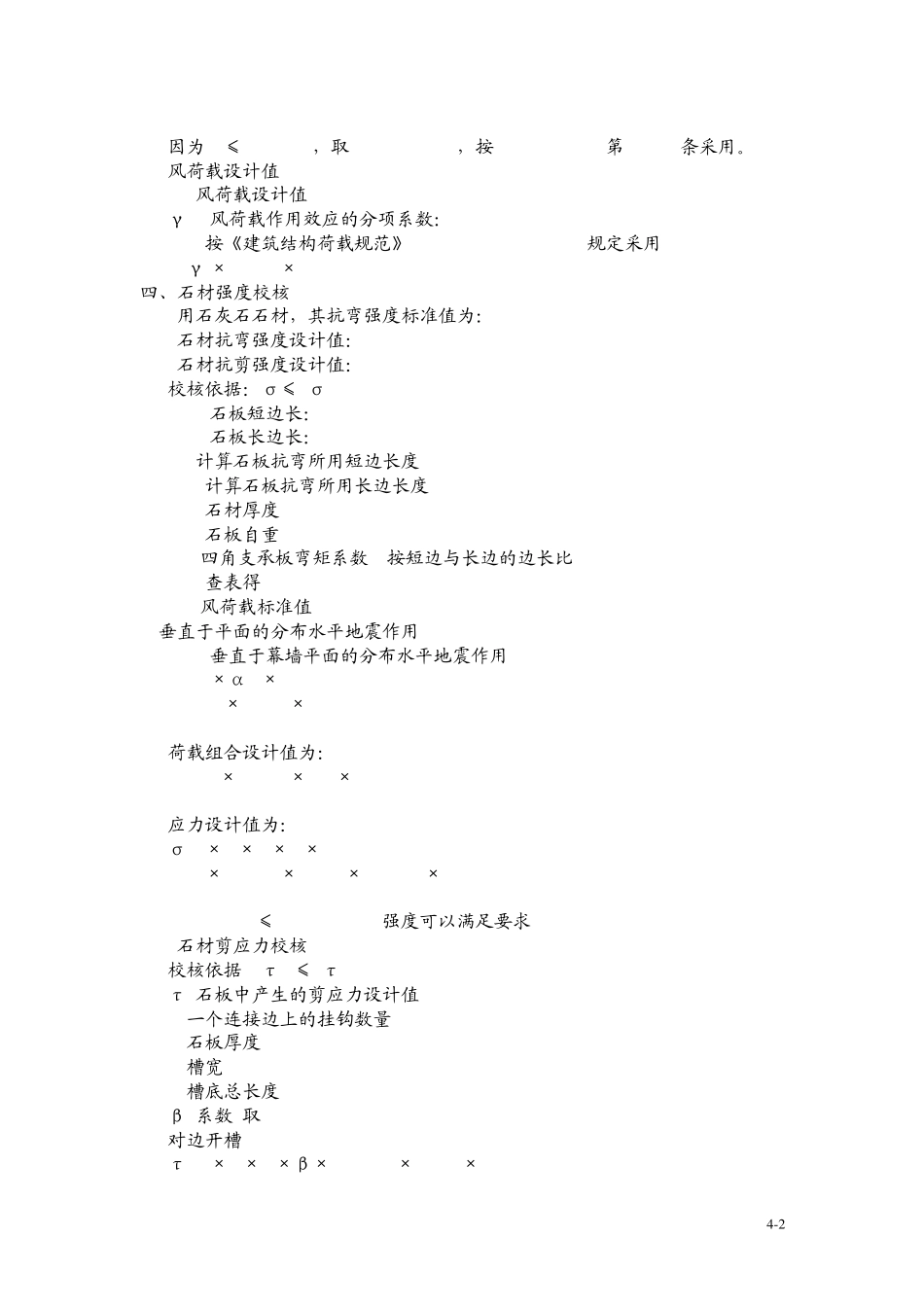

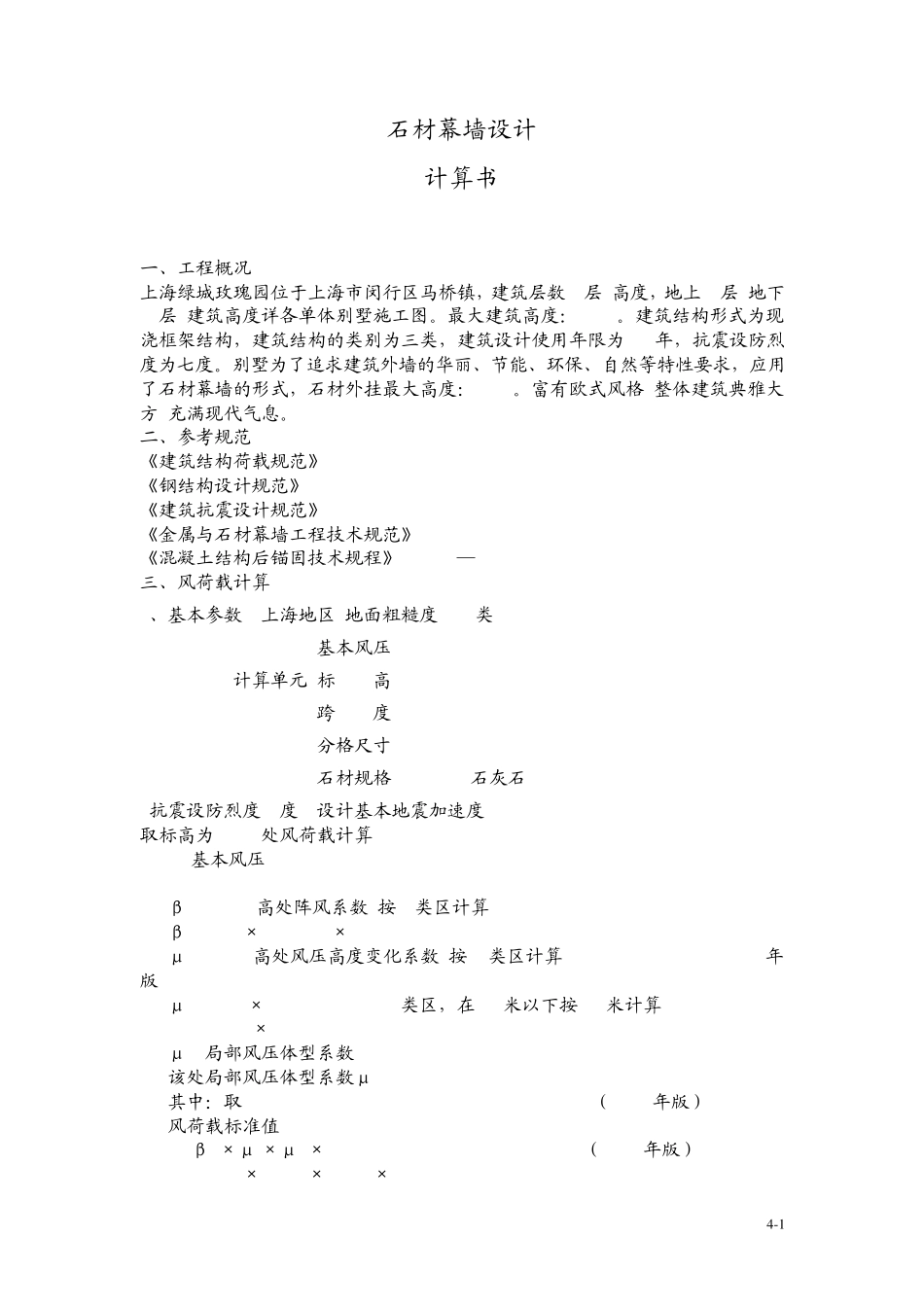

4 -1 石材幕墙设计 计算书 一、工程概况 上海绿城玫瑰园位于上海市闵行区马桥镇，建筑层数 3层,高度，地上 2层,地下1层,建筑高度详各单体别墅施工图。最大建筑高度：9.2m。建筑结构形式为现浇框架结构，建筑结构的类别为三类，建筑设计使用年限为 50年，抗震设防烈度为七度。别墅为了追求建筑外墙的华丽、节能、环保、自然等特性要求，应用了石材幕墙的形式，石材外挂最大高度：8.9m。富有欧式风格,整体建筑典雅大方,充满现代气息。 二、参考规范 《建筑结构荷载规范》 GB50009-2001 《钢结构设计规范》GB50017-2003 《建筑抗震设计规范》GB50011-2001 《金属与石材幕墙工程技术规范》J133-2001 《混凝土结构后锚固技术规程》JGJ145—2004 三、风荷载计算 1、基本参数: 上海地区 地面粗糙度 B 类 基本风压 W0=0.30KN/m2 计算单元:标 高 7.000m 跨 度 3.6.000m 分格尺寸 0.550x1.150m 石材规格 30mm石灰石 抗震设防烈度 7度 ,设计基本地震加速度 0.05g 取标高为 7.0m处风荷载计算 W0:基本风压 W0=0.55 kN/m2 βgz: 7.0m高处阵风系数(按B类区计算) βgz=0.85×[1+550.108×(Z/10)-0.22]=2.343 μz: 7.0m高处风压高度变化系数(按C类区计算):(GB50009-2001)(2006年版) μz=0.616×(Z/10)0.44 (B类区，在 15米以下按15米计算) =0.616×(15.0/10)0.44=0.740 μsl:局部风压体型系数 该处局部风压体型系数μsl=1.800 其中：取W0=0.55 kN/m2 (GB50009-2001)（2006年版） 风荷载标准值: Wk=βgz×μz×μsl×W0 (GB50009-2001)（2006年版） =2.343×0.740×1.800×0.55 4 -2 =1.716 kN/m2 因为Wk≤2.0kN/m2，取Wk=2.0 kN/m2，按JGJ102-2003第5.3.2条采用。 风荷载设计值: W: 风荷载设计值(kN/m2) γw: 风荷载作用效应的分项系数：1.4 按《建筑结构荷载规范》GB50009-2001 3.2.5 规定采用 W=γw×Wk=1.4×2.000=2.800kN/m2 四、石材强度校核 用石灰石石材，其抗弯强度标准值为：7.0N/mm2 石材抗弯强度设计值：3.90N/mm2 石材抗剪强度设计值：1.90N/mm2 校核依据：σ≤[σ]=3.900N/mm2 Ao: 石板短边长：0.550m Bo: 石板长边长：1.15m a: 计算石板抗弯所用短边长度: 0.550m b: 计算石板抗弯所用长边长度: 1.150m t: 石材厚度: 30.0mm GAK:石板自重=780.00N/m2 m1: 四角支承板弯矩系数, 按短边与长边的边长比(a/b=0.478) 查表得: 0.1303 Wk: 风荷载标准值...
