石油化工安全仪表系统设计规范内容

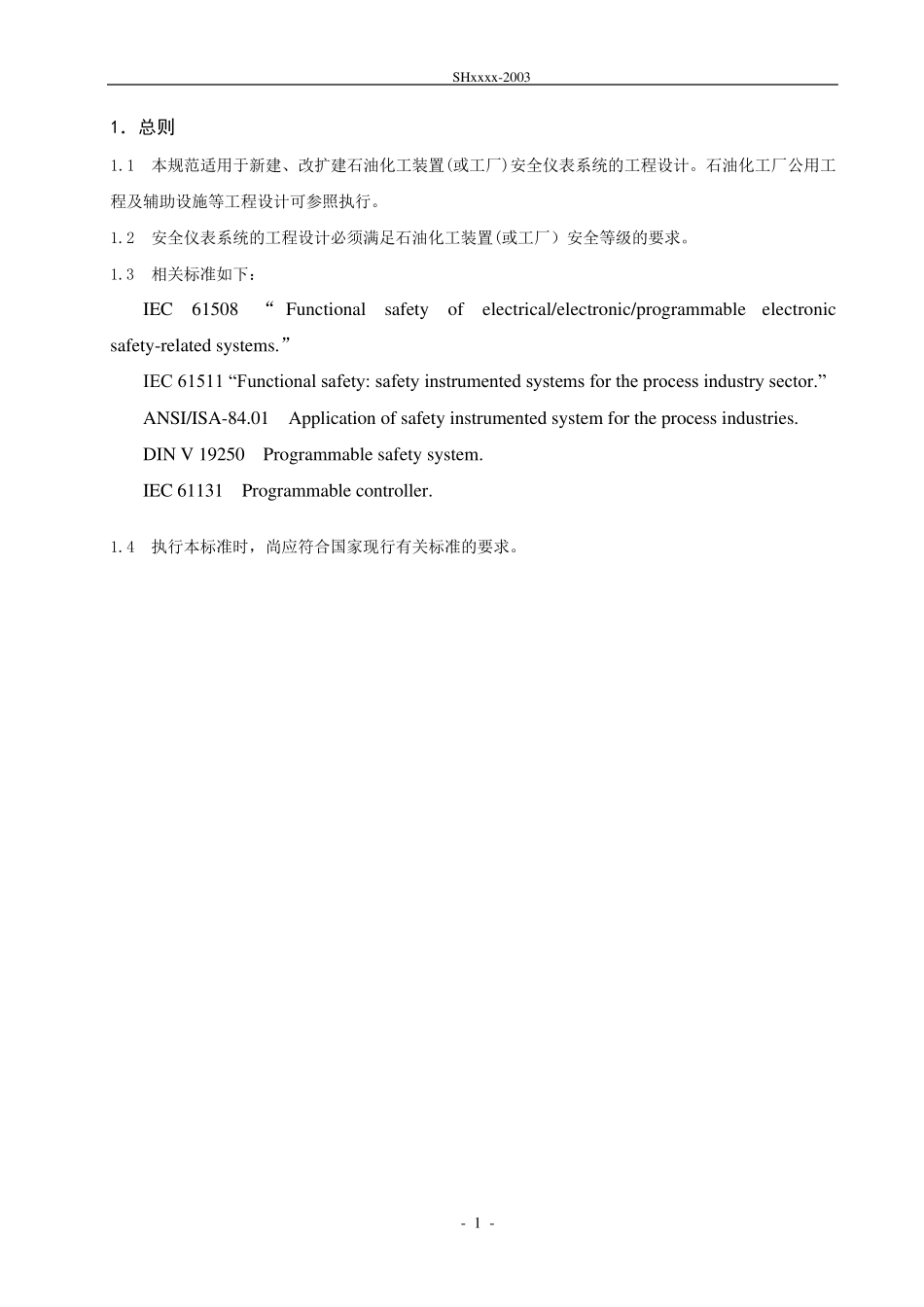

SHx x x x -2003 - 1 - 1．总则 1.1 本规范适用于新建、改扩建石油化工装置(或工厂)安全仪表系统的工程设计。石油化工厂公用工程及辅助设施等工程设计可参照执行。 1.2 安全仪表系统的工程设计必须满足石油化工装置(或工厂）安全等级的要求。 1.3 相关标准如下： IEC 61508 “ Fu nctional safety of electrical/electronic/programmable electronic safety -related sy stems.” IEC 61511 “Functional safety: safety instrumented systems for the process industry sector.” ANSI/ISA-84.01 Application of safety instru mented sy stem for the process indu stries. DIN V 19250 Programmable safety sy stem. IEC 61131 Programmable controller. 1.4 执行本标准时，尚应符合国家现行有关标准的要求。 SHxxxx-2003 - 2 - 2． 名词术语 下列术语适用于本规范: 2.1 危险故障 Dangerous Failure 指能够导致安全仪表系统处于危险或失去功能的故障。 2.2 安全仪表系统 Safety Instrumented System (SIS) 指能实现一个或多个安全仪表功能的系统。系统包括传感器，逻辑运算器和最终执行元件。 2.3 安全度等级 Safety Integrity Level(SIL) 指用于描述安全仪表系统安全的等级，共4 级 ， 4 为最高级， 1 为最低级。 2.4 最终执行元件 Final Element 指安全仪表系统的一部分，执行必要的动作，使系统达到安全状态。 2.5 逻辑功能 Logic Function 指将一个或多个输入信息转换为一个或多个输出信息的功能。 2.6 逻辑运算器 Logic Solver 指安全仪表系统或过程控制系统中完成一个或多个逻辑功能的部件。 2.7 过程危险 Process Risk 指由过程引起的危险或由过程和过程控制系统相互干扰引起的危险。 2.8 可编程电子系统 Programmable Electronic System （PES） 指由一个或多个可编程电子设备组成，用于控制、保护或监视的系统。该系统包括电源，中央处理单元，输入设备，数据高速通道和其它通信部件，输出设备等。 2.9 安全故障 Safe Failure 指不会导致安全仪表系统处于危险或故障状态。 2.10 过程控制系统 Process Control System(PCS) 指用于直接或间接控制过程及相关设备的控制系统，系统包括分散控制系统（DCS）、现场总线控制系统（FCS）、可编程控制系统（PLC）等。 2.11 冗余 Redundancy 指为实...
