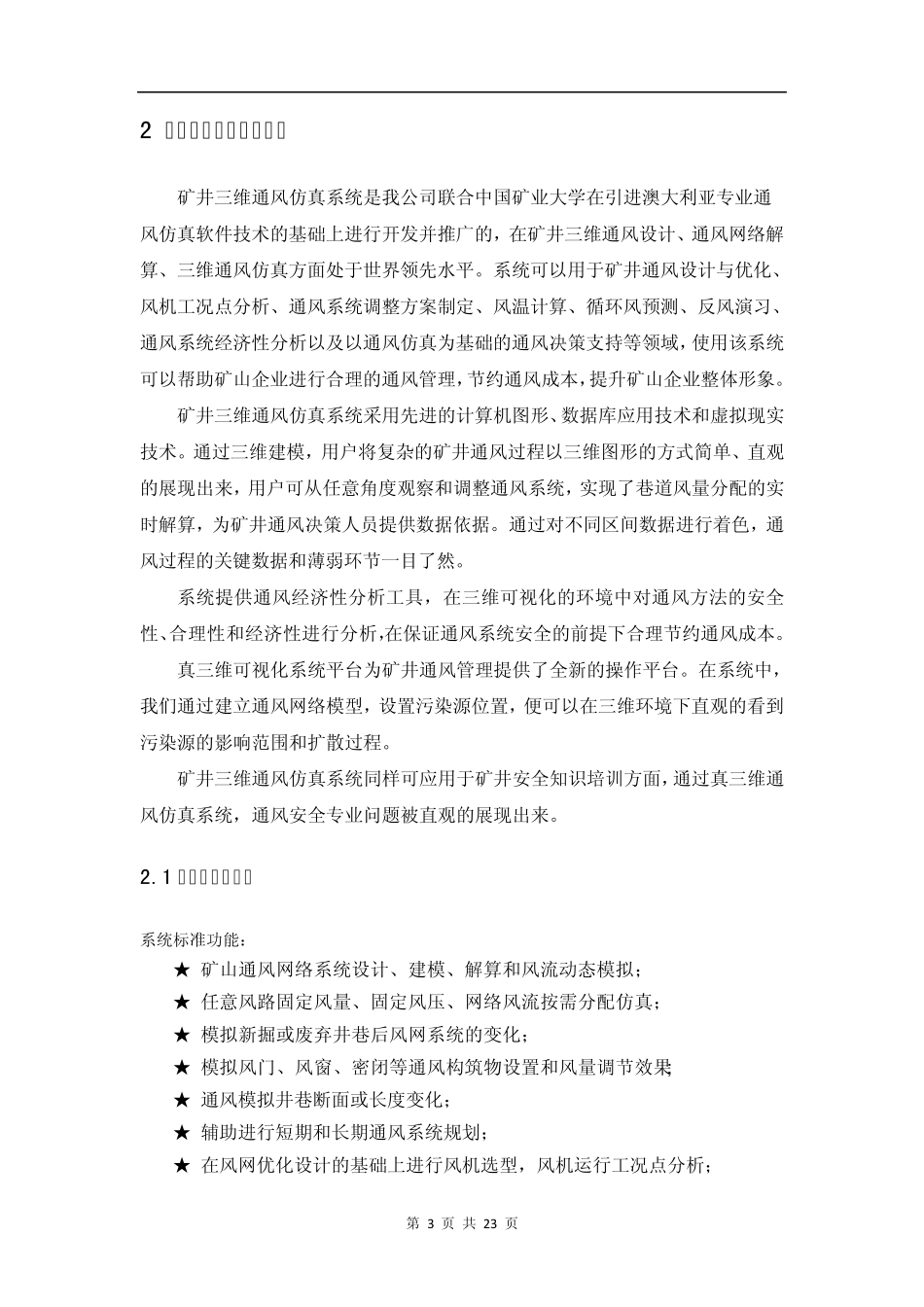

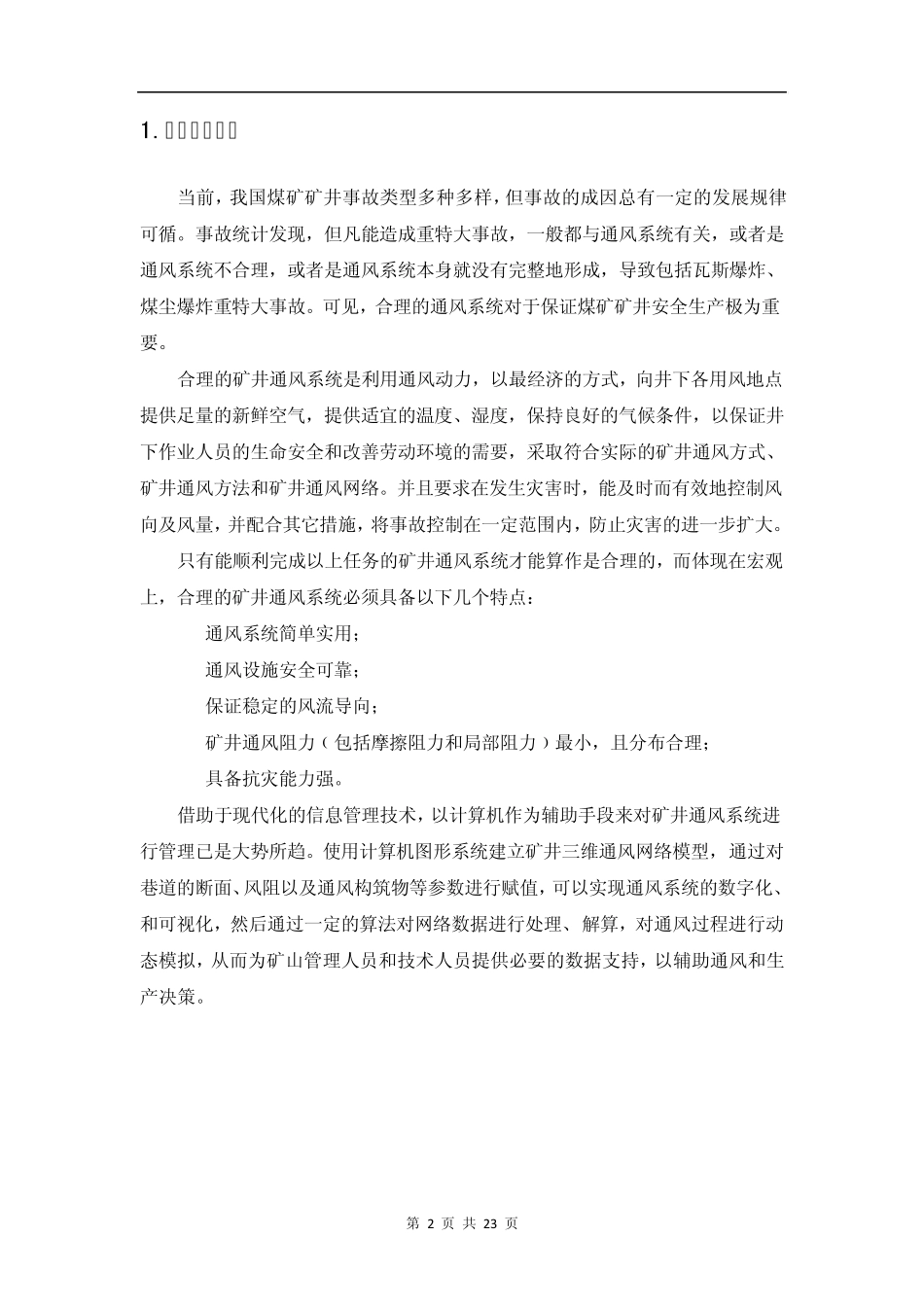

第 1 页 共 23 页 煤矿三维通风仿真系统 大连比特软件有限公司 2010 年 11 月 第 2 页 共 23 页 1.通风系统概述 当前,我国煤矿矿井事故类型多种多样,但事故的成因总有一定的发展规律可循。事故统计发现,但凡能造成重特大事故,一般都与通风系统有关,或者是通风系统不合理,或者是通风系统本身就没有完整地形成,导致包括瓦斯爆炸、煤尘爆炸重特大事故。可见,合理的通风系统对于保证煤矿矿井安全生产极为重要。 合理的矿井通风系统是利用通风动力,以最经济的方式,向井下各用风地点提供足量的新鲜空气,提供适宜的温度、湿度,保持良好的气候条件,以保证井下作业人员的生命安全和改善劳动环境的需要,采取符合实际的矿井通风方式、矿井通风方法和矿井通风网络。并且要求在发生灾害时,能及时而有效地控制风向及风量,并配合其它措施,将事故控制在一定范围内,防止灾害的进一步扩大。 只有能顺利完成以上任务的矿井通风系统才能算作是合理的,而体现在宏观上,合理的矿井通风系统必须具备以下几个特点: 1) 通风系统简单实用; 2) 通风设施安全可靠; 3) 保证稳定的风流导向; 4) 矿井通风阻力﹙包括摩擦阻力和局部阻力﹚最小,且分布合理; 5) 具备抗灾能力强。 借助于现代化的信息管理技术,以计算机作为辅助手段来对矿井通风系统进行管理已是大势所趋。使用计算机图形系统建立矿井三维通风网络模型,通过对巷道的断面、风阻以及通风构筑物等参数进行赋值,可以实现通风系统的数字化、和可视化,然后通过一定的算法对网络数据进行处理、解算,对通风过程进行动态模拟,从而为矿山管理人员和技术人员提供必要的数据支持,以辅助通风和生产决策。 第 3 页 共 23 页 2 矿井三维通风仿真系统 矿井三维通风仿真系统是我公司联合中国矿业大学在引进澳大利亚专业通风仿真软件技术的基础上进行开发并推广的,在矿井三维通风设计、通风网络解算、三维通风仿真方面处于世界领先水平。系统可以用于矿井通风设计与优化、风机工况点分析、通风系统调整方案制定、风温计算、循环风预测、反风演习、通风系统经济性分析以及以通风仿真为基础的通风决策支持等领域,使用该系统可以帮助矿山企业进行合理的通风管理,节约通风成本,提升矿山企业整体形象。 矿井三维通风仿真系统采用先进的计算机图形、数据库应用技术和虚拟现实技术。通过三维建模,用户将复杂的矿井通风过程以三维图形的方式简单、直观的展现出来...
