矿井供电系统继电保护整定计算技术规范

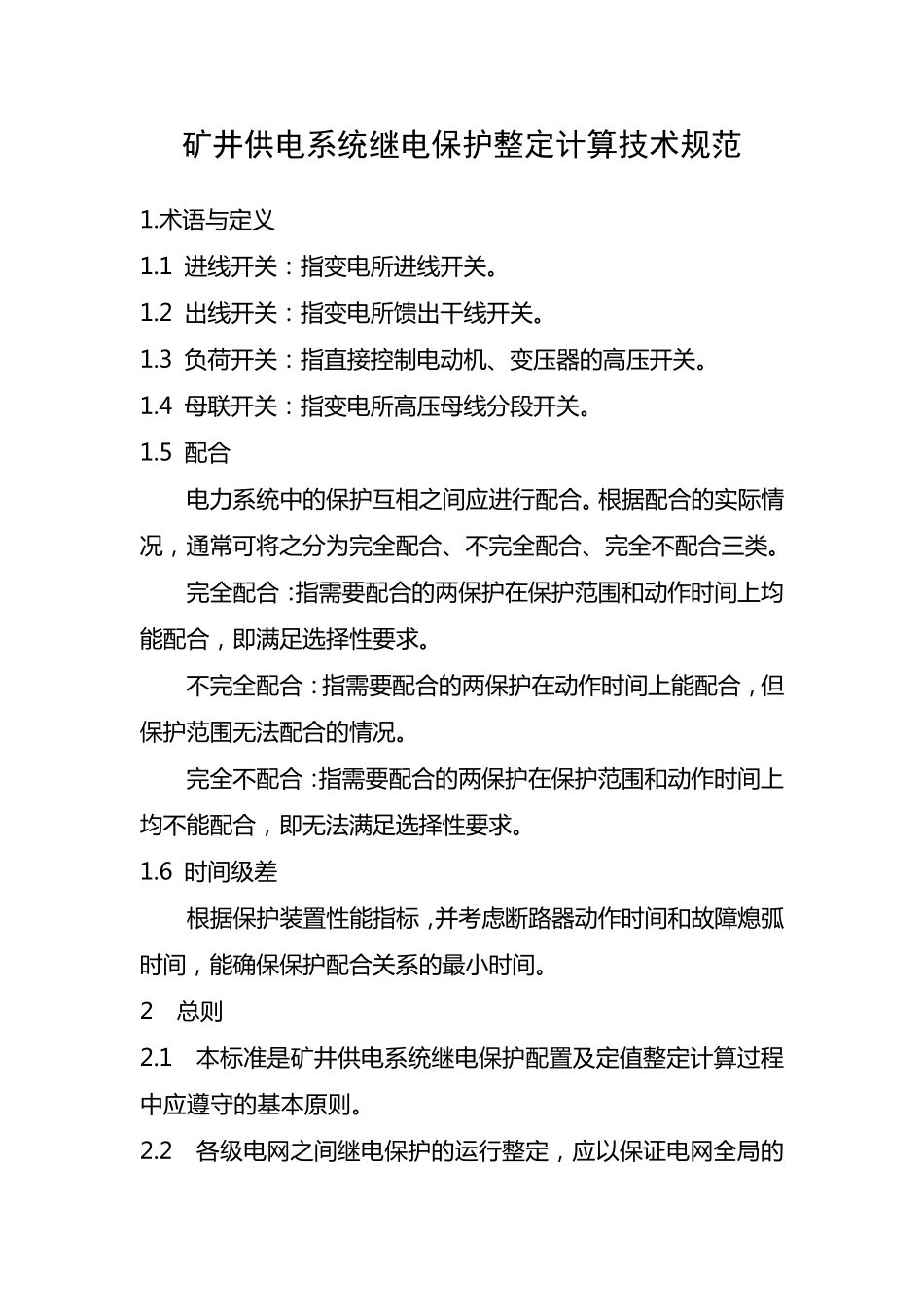

矿井供电系统继电保护整定计算技术规范 1.术 语 与 定 义 1.1 进 线 开 关 ： 指 变 电 所 进 线 开 关 。 1.2 出 线 开 关 ： 指 变 电 所 馈 出 干 线 开 关 。 1.3 负 荷 开 关 ： 指 直 接 控 制 电 动 机 、变 压器的高压开 关 。 1.4 母联开 关 ： 指 变 电 所 高压母线 分段开 关 。 1.5 配合 电 力系统中的保护互相之间应进 行配合。 根据配合的实际情况，通常可将之分为完全配合、不完全配合、完全不配合三类。 完全配合： 指 需要配合的两保护在保护范围和动 作时间上均能配合，即满足选择性要求。 不完全配合： 指 需要配合的两保护在动 作时间上能配合，但保护范围无法配合的情况。 完全不配合： 指 需要配合的两保护在保护范围和动 作时间上均不能配合，即无法满足选择性要求。 1.6 时间级差 根据保护装置性能指 标，并考虑断路器动 作时间和故障熄弧时间，能确保保护配合关 系的最小时间。 2 总则 2.1 本标准是矿井供电 系统继电 保护配置及定 值整定 计算过程中应遵守的基本原则。 2.2 各级电 网之间继电 保护的运行整定 ，应以保证电 网全局的安 全 稳 定 运 行 为 根 本 目 标 。 电 网 继 电 保 护 的 整 定 应 满 足 速 动 性 、选择性 和灵敏性 要求。如果由于电 网 运 行 方式、装置性 能等原因，不能兼顾速 动 性 、选择性 或灵敏性 要求时，应 在整 定 时合理地进行 取舍，优先考虑灵敏性 ，并执行 如下原则： a. 矿井电 网 服从矿区电 网 ； b. 下一级电 网 服从上一级电 网 ； c. 局部问题应 在不影响或不扩大影响上一级电 网 安 全 供电的 前提下，自行 确定 局部供电 的 继 电 保 护 整 定 ； d. 上级电 网 在运 行 方式和继 电 保 护 整 定 满 足 的 条件下，应以下一级电 网 的 继 电 保 护 整 定 需要，科学、合理地确定 本 电 网 机电 保 护 整 定 参数，做到上、下电 网 继 电 保 护 整 定 统筹兼顾，科学合理； e. 保 证重要负荷供电 。 2.3 上、下级继 电 保 护 之间的 整 定 ，一般应 遵循逐级配合的 原则，满 足 选择性 的 要求，即当下一级线路或元件故障时，故障线路或元件的 继 电 保 护 整 定 值必须在灵敏度和动 作时间上均与上一级线路...
