矿井水文地质主要图件内容及要求

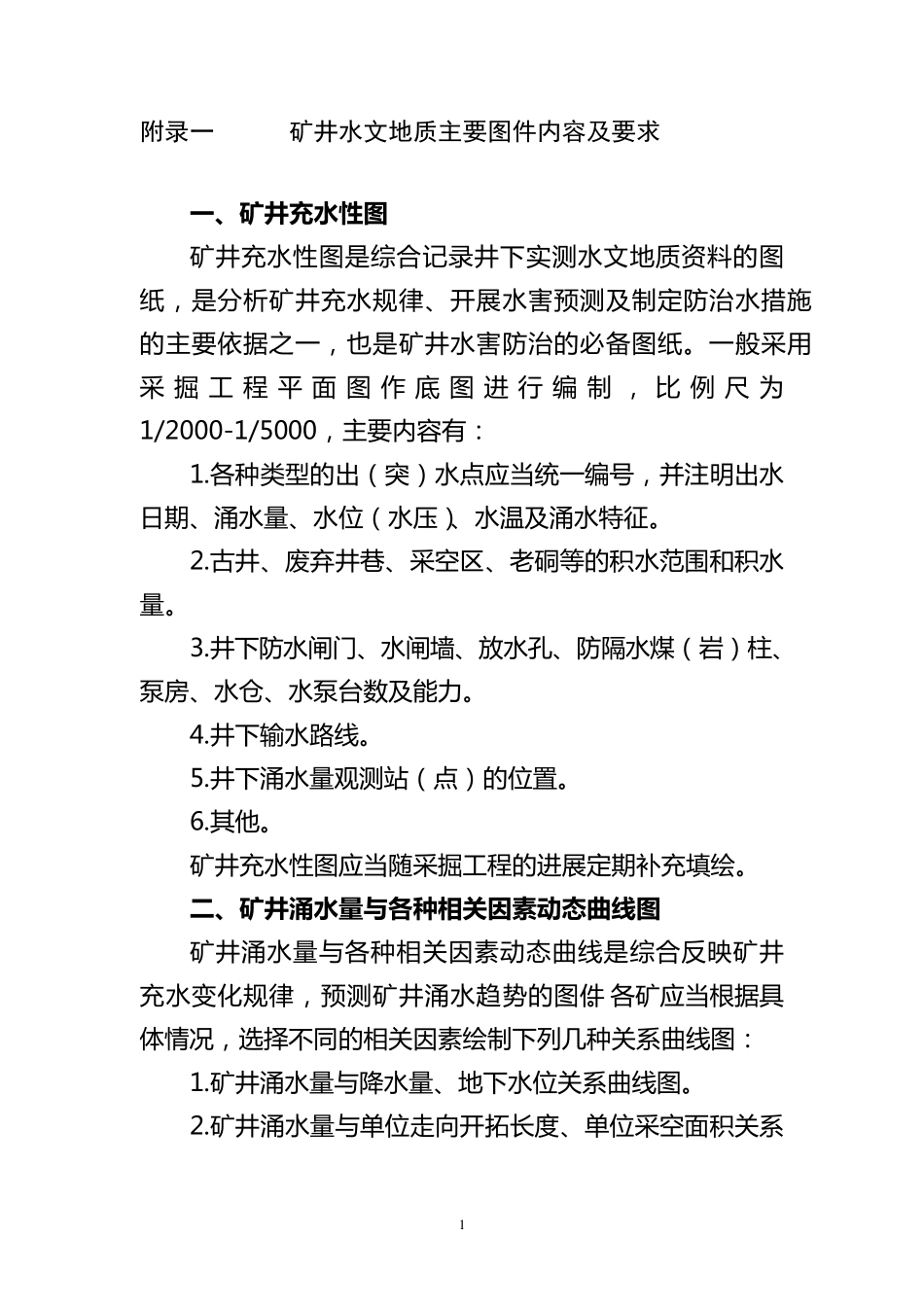

1 附录一 矿井水文地质主要图件内容及要求 一 、矿井充水性图 矿 井 充 水 性 图 是 综 合 记 录 井 下 实 测 水 文 地 质 资 料 的 图纸 ， 是 分 析 矿 井 充 水 规 律 、开展水 害预测 及制定防治水 措施的 主要依据之一， 也是 矿 井 水 害防治的 必备图 纸 。一般采用采 掘 工 程 平 面 图作 底 图进 行 编 制 ，比 例 尺 为1/2000-1/5000， 主要内容有： 1.各种类型的 出（突）水 点应当统一编号， 并注明出水日期、涌水 量、水 位（水 压）、水 温及涌水 特征。 2.古井 、废弃井 巷、采空区、老硐等的 积水 范围和积水量。 3.井 下 防水 闸门、水 闸墙、放水 孔、防隔水 煤（岩）柱、泵房、水 仓、水 泵台数及能力。 4.井 下 输水 路线。 5.井 下 涌水 量观测 站（点）的 位置 。 6.其 他 。 矿 井 充 水 性 图 应当随 采掘工程的 进展定期补 充 填 绘 。 二、矿井涌水量与各种相关因素动态曲线图 矿 井 涌水 量与 各种相 关 因 素 动 态 曲 线是 综 合 反 映 矿 井充 水 变 化 规 律 ， 预测 矿 井 涌水 趋 势 的 图 件。各矿 应当根 据具体 情 况 ， 选 择 不 同 的 相 关 因 素 绘 制下 列 几 种关 系 曲 线图 ： 1.矿 井 涌水 量与 降 水 量、地 下 水 位关 系 曲 线图 。 2.矿 井 涌水 量与 单 位走 向 开拓 长 度 、单 位采空面积关 系 2 曲 线 图 。 3.矿 井 涌 水 量 与 地 表 水 补 给 量 或 水 位 关 系 曲 线 图 。 4.矿 井 涌 水 量 随 开 采 深 度 变 化 曲 线 图 。 三 、矿井综合水文地质图 矿 井 综 合 水 文 地 质 图 是 反 映 矿 井 水 文 地 质 条 件 的 图 纸之 一 ， 也 是 进 行 矿 井 防 治 水 工 作 的 主 要 参 考 依 据 。 综 合 水 文地 质 图 一 般 在 井 田 地 形 地 质 图 的 基 础 上 编 制 ， 比 例 尺 为 1/2000-1/10000。 主 要 内 容 有 ： 1.基 岩 含 水 层 露 头 （ 包 括 岩 溶 ） 及 冲 积 层 底 部 含 水 层 （ 流砂 、砂 砾、砂 礓层 等） 的 平面分布状况。 2.地 表 水 体， 水 文 观测站， 井 、泉分布位 ...
