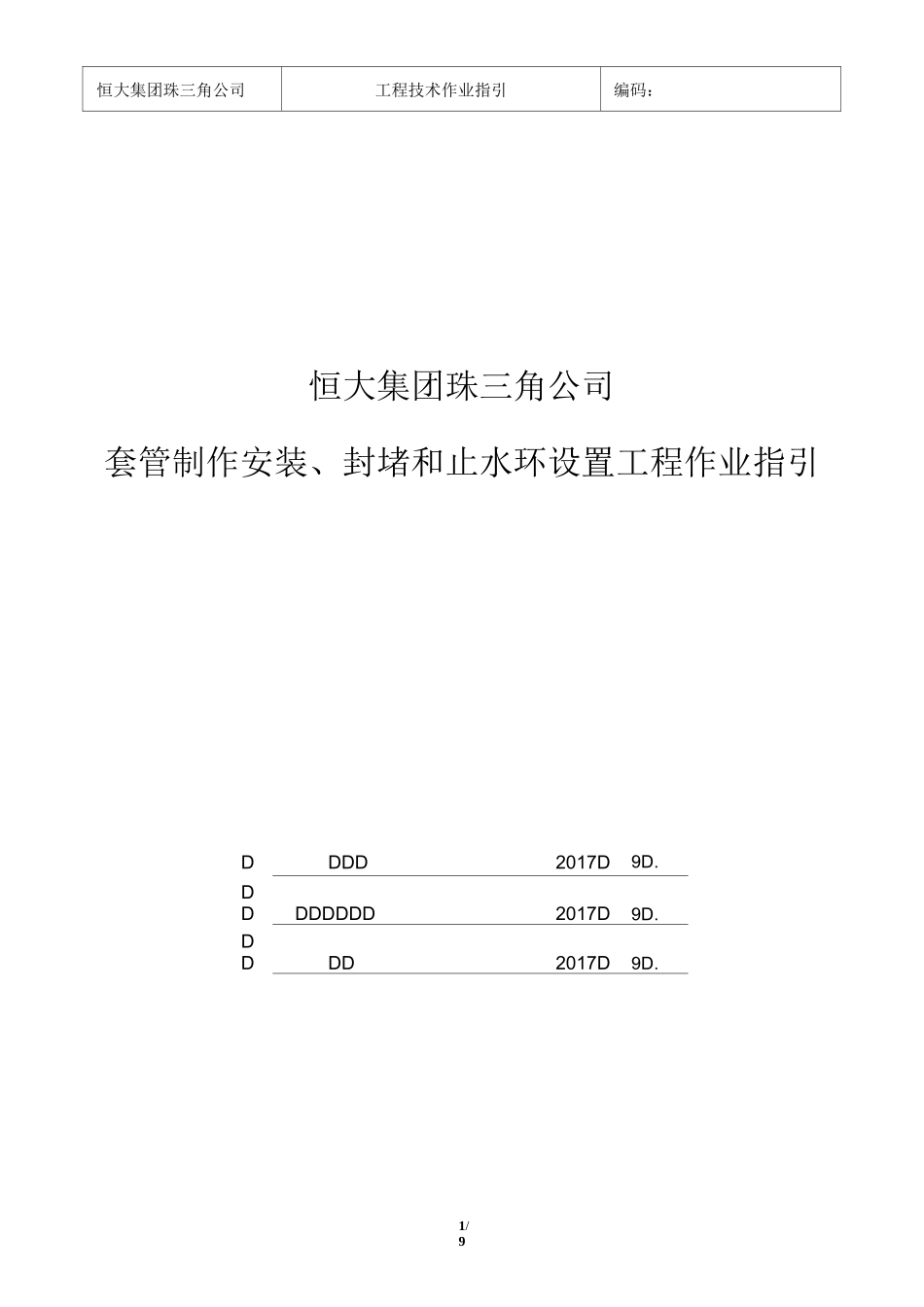

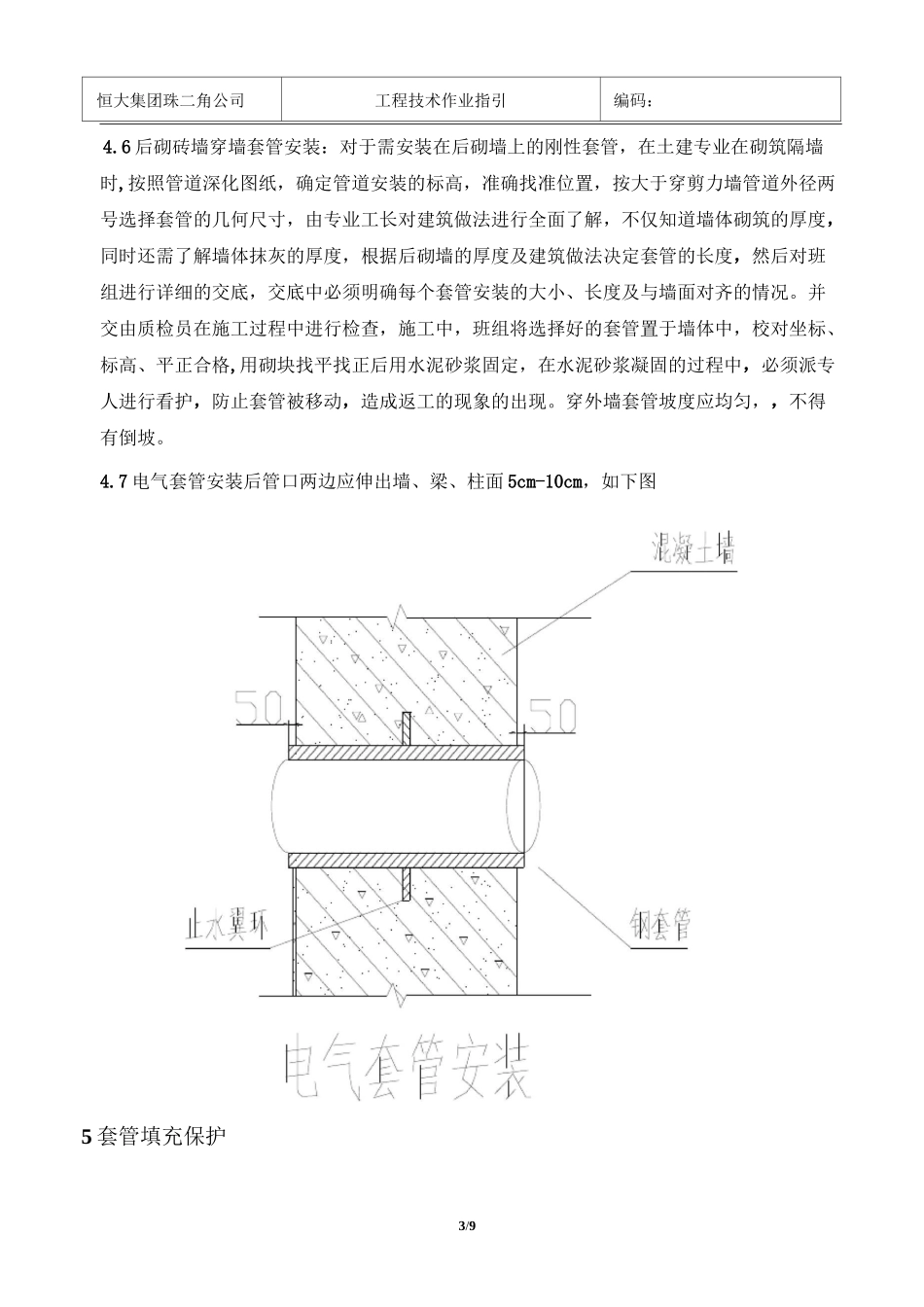

1/9恒大集团珠三角公司工程技术作业指引编码：恒大集团珠三角公司套管制作安装、封堵和止水环设置工程作业指引DDDDD2017D9D.DDDDDDDD2017D9D.DDDD2017D9D.恒大集团珠三角公司工程技术作业指引编码:2/93/9恒大集团珠二角公司工程技术作业指引编码：4.6 后砌砖墙穿墙套管安装：对于需安装在后砌墙上的刚性套管，在土建专业在砌筑隔墙时,按照管道深化图纸，确定管道安装的标高，准确找准位置，按大于穿剪力墙管道外径两号选择套管的几何尺寸，由专业工长对建筑做法进行全面了解，不仅知道墙体砌筑的厚度，同时还需了解墙体抹灰的厚度，根据后砌墙的厚度及建筑做法决定套管的长度，然后对班组进行详细的交底，交底中必须明确每个套管安装的大小、长度及与墙面对齐的情况。并交由质检员在施工过程中进行检查，施工中，班组将选择好的套管置于墙体中，校对坐标、标高、平正合格,用砌块找平找正后用水泥砂浆固定，在水泥砂浆凝固的过程中，必须派专人进行看护，防止套管被移动，造成返工的现象的出现。穿外墙套管坡度应均匀，，不得有倒坡。4.7 电气套管安装后管口两边应伸出墙、梁、柱面 5cm-10cm，如下图5 套管填充保护4/9工程实际中常常发生预埋套管堵塞的问题。所以我们必须做到以下几点:恒大集团珠二角公司工程技术作业指引编码：5.1 现浇楼板、柱内的穿梁套管在配合土建安装完成之后，浇捣混凝土之前应采用报纸、草包等软性物填充严密，防止沙浆进入套管和接线盒引起堵塞。5.2 为防止室外地下水或雨水通过防水套管进入地下室，可以确保后续设备安装有良好的施工环境。因此，地下室出外墙处防水套管除采用软性物封堵外，在防水套管预制加工时，应在套管一端端口采用钢板焊接封堵，待防水套管管道安装时再开启。5.3 管道穿防水外墙，应随结构预埋刚性或柔性防水套管，以设计图纸要求为准。5.4 管道穿墙处、穿楼板处也可以随结构预留洞，待结构施工完毕后再进行套管埋设，穿墙预留套管时两端一定要用胶布等密封好。5.5 穿越人防楼板、人防墙体及人防扩散室处的管道及测压管应随结构预埋密闭套管，不准预留洞。6 楼板洞口或套管的封堵6.1 无钢套管管道安装时应套上橡胶止水环，管道安装完毕并经通球，通水试验后，方可经行封堵。（楼板管道安装应安装钢套管，钢套管安装好后应高出完成面 20mm,封堵方法基本和下面无套管的封堵方法一样，只是最后要封堵至管口平，并做止水圈环）6.2 无钢套管封堵方法：在原预留洞边及洞壁凿毛，并把垃圾，灰...
