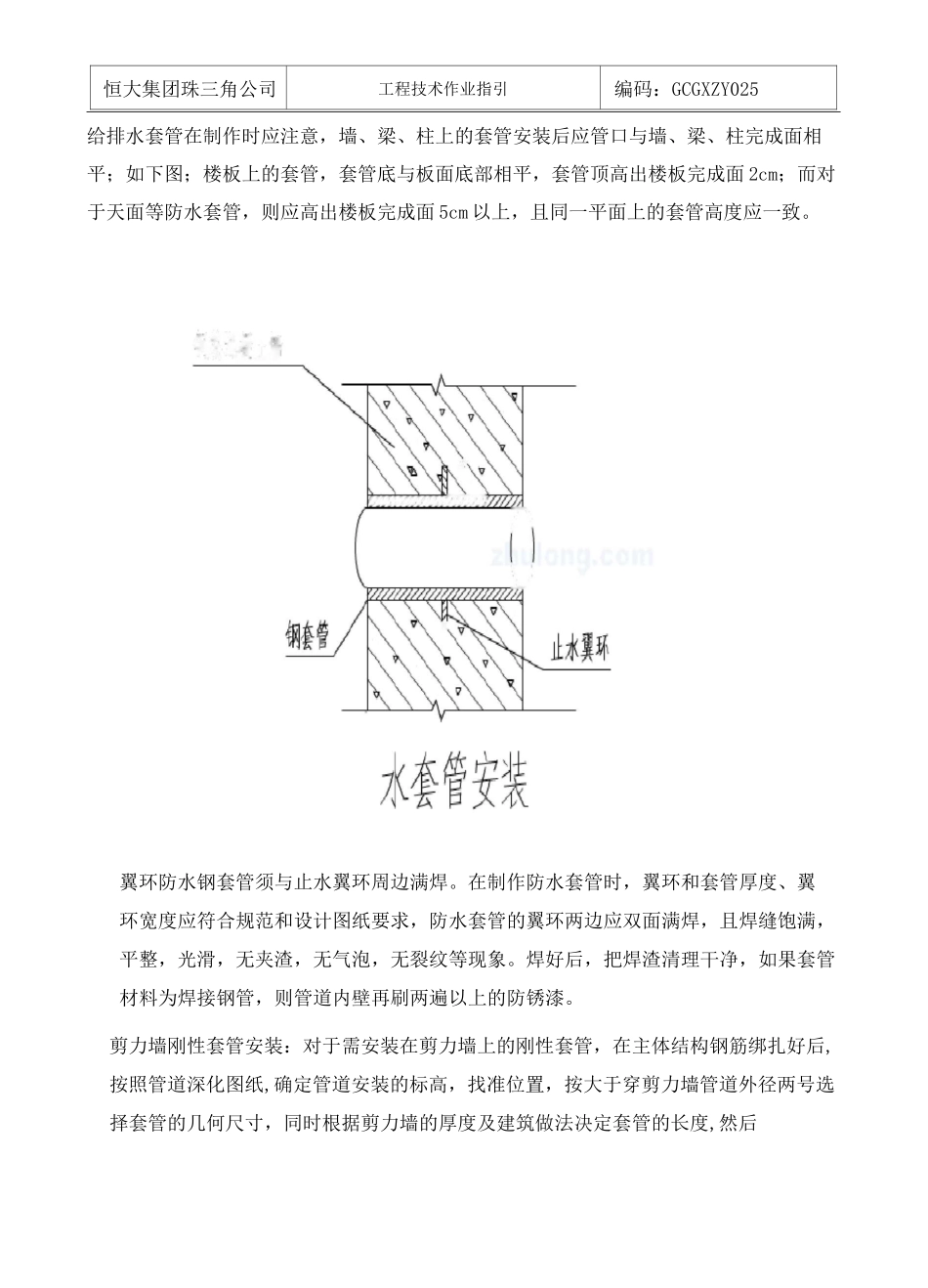

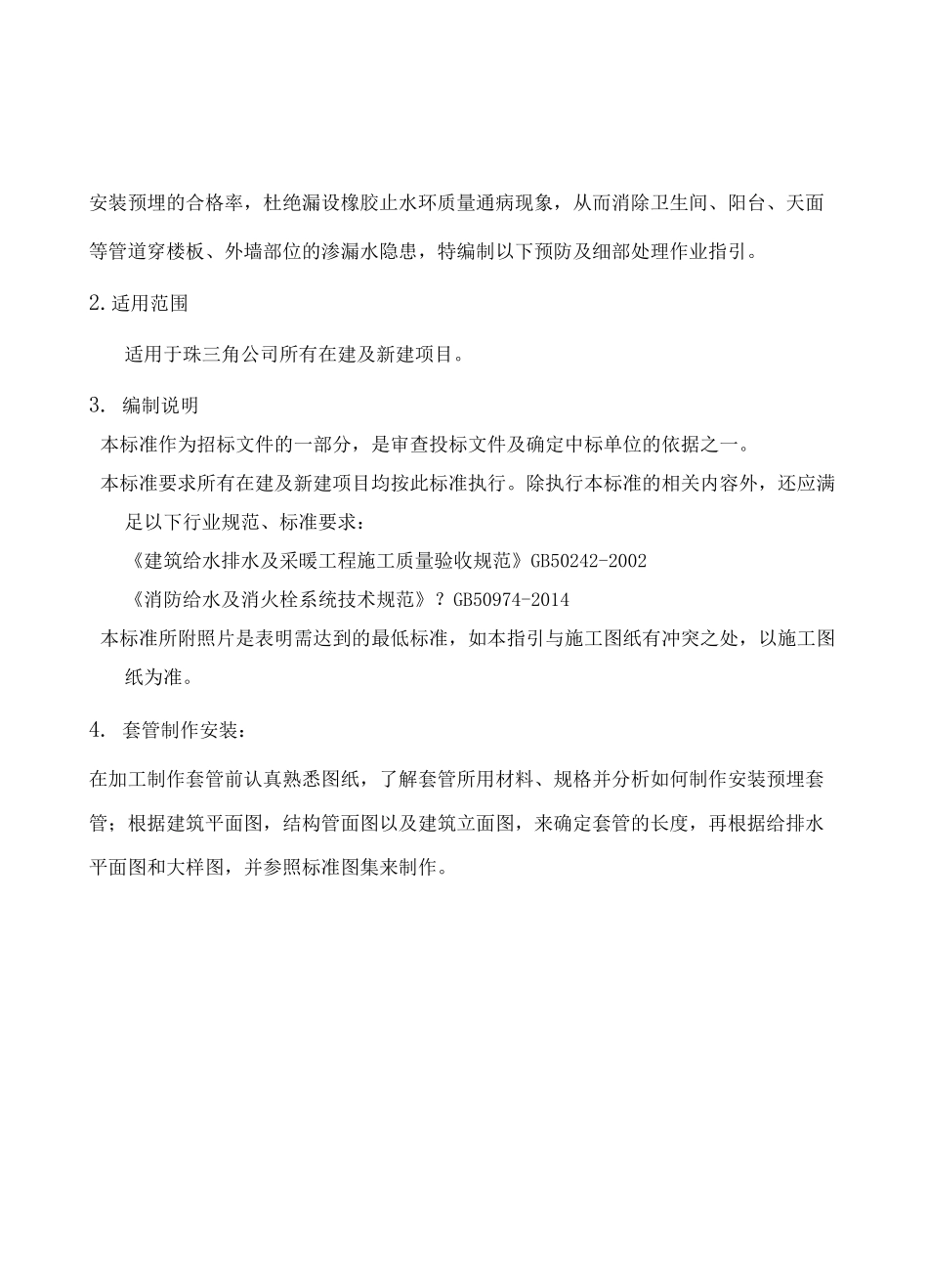

恒大集团珠三角公司套管制作安装、封堵和止水环设置工程作业指引编制林木勤日期2017 年 9 月审核何涛、余红战日期2017 年 9 月批准曹海日期_2017 年 9 月套管制作安装、封堵和止水环设置工程作业指引1.目的为明确套管制作安装和止水环设置施工工艺控制流程，提升各类套管加工制作、安装预埋的合格率，杜绝漏设橡胶止水环质量通病现象，从而消除卫生间、阳台、天面等管道穿楼板、外墙部位的渗漏水隐患，特编制以下预防及细部处理作业指引。2.适用范围适用于珠三角公司所有在建及新建项目。3. 编制说明本标准作为招标文件的一部分，是审查投标文件及确定中标单位的依据之一。本标准要求所有在建及新建项目均按此标准执行。除执行本标准的相关内容外，还应满足以下行业规范、标准要求：《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002《消防给水及消火栓系统技术规范》？GB50974-2014本标准所附照片是表明需达到的最低标准，如本指引与施工图纸有冲突之处，以施工图纸为准。4. 套管制作安装：在加工制作套管前认真熟悉图纸，了解套管所用材料、规格并分析如何制作安装预埋套管；根据建筑平面图，结构管面图以及建筑立面图，来确定套管的长度，再根据给排水平面图和大样图，并参照标准图集来制作。控4 抒“打打甘昇用砒八Vt輛艦恒大集团珠三角公司工程技术作业指引编码：GCGXZY025给排水套管在制作时应注意，墙、梁、柱上的套管安装后应管口与墙、梁、柱完成面相平；如下图；楼板上的套管，套管底与板面底部相平，套管顶高出楼板完成面 2cm；而对于天面等防水套管，则应高出楼板完成面 5cm 以上，且同一平面上的套管高度应一致。翼环防水钢套管须与止水翼环周边满焊。在制作防水套管时，翼环和套管厚度、翼环宽度应符合规范和设计图纸要求，防水套管的翼环两边应双面满焊，且焊缝饱满，平整，光滑，无夹渣，无气泡，无裂纹等现象。焊好后，把焊渣清理干净，如果套管材料为焊接钢管，则管道内壁再刷两遍以上的防锈漆。剪力墙刚性套管安装：对于需安装在剪力墙上的刚性套管，在主体结构钢筋绑扎好后,按照管道深化图纸,确定管道安装的标高，找准位置，按大于穿剪力墙管道外径两号选择套管的几何尺寸，同时根据剪力墙的厚度及建筑做法决定套管的长度,然后恒大集团珠三角公司工程技术作业指引编码：GCGXZY025将选择好的套管置于钢筋中，校对坐标、标高、平正合格，套管两端应用钢筋三方以上夹紧固定牢固，并不得歪斜，如果需气割钢...
