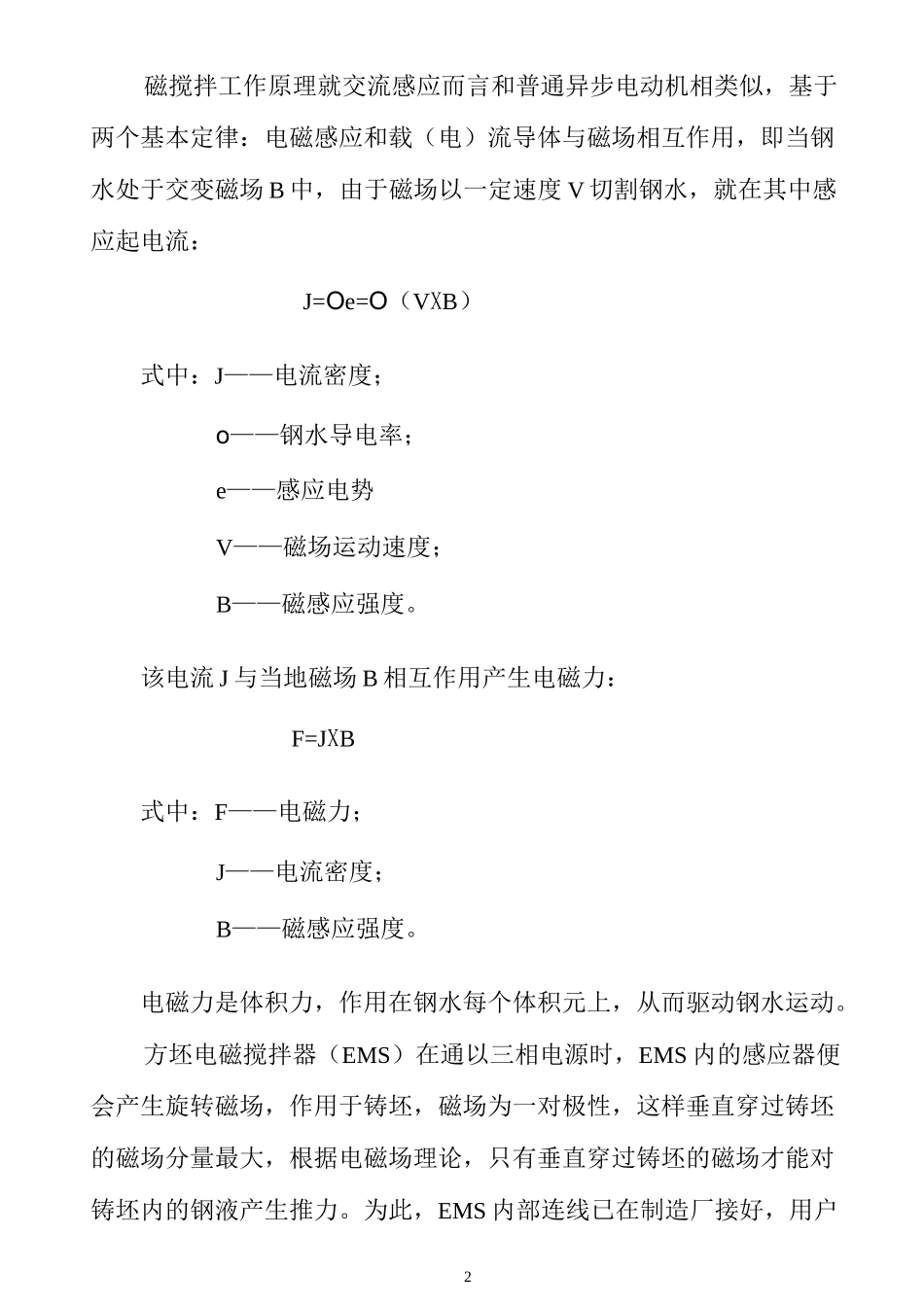

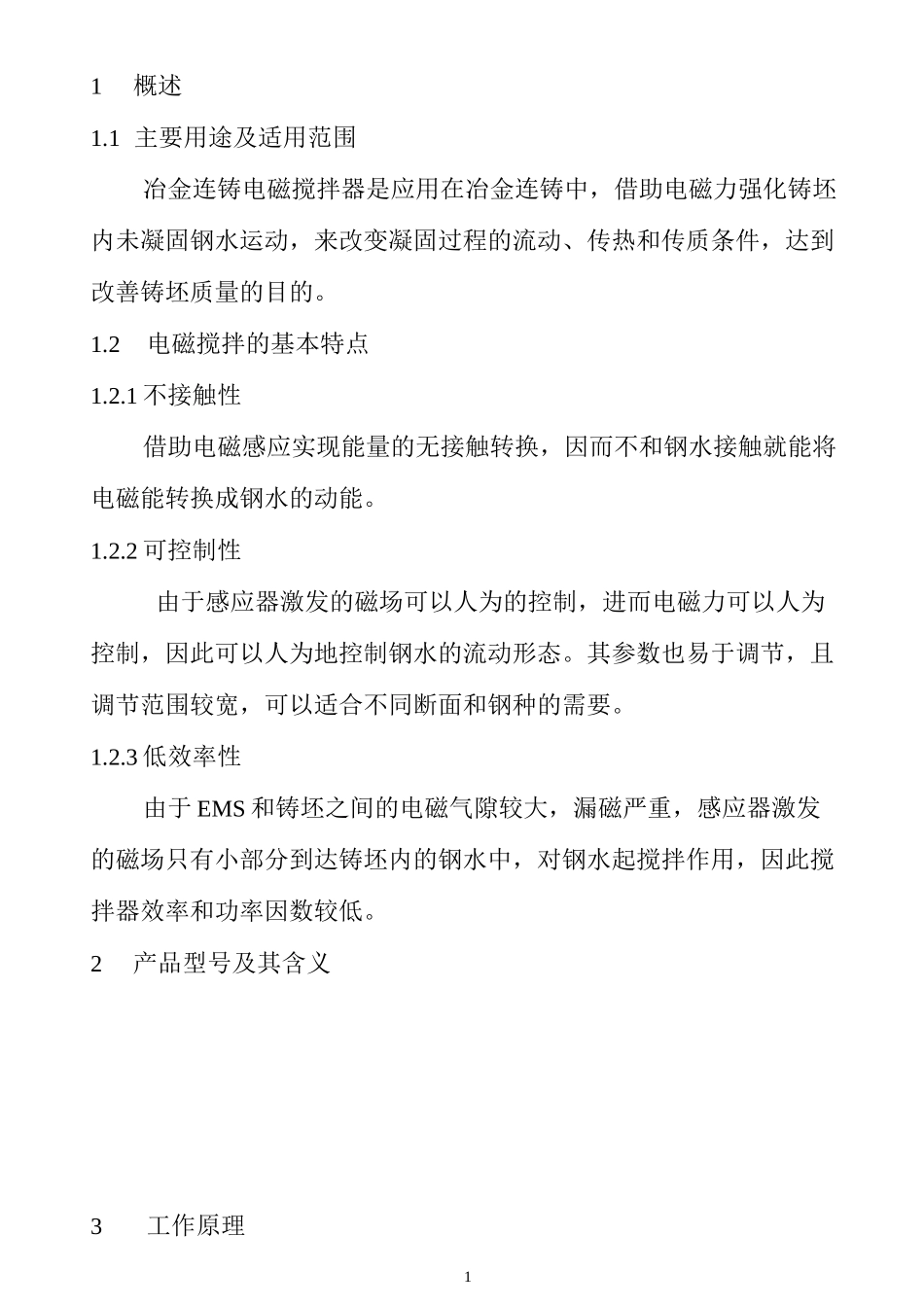

11概述1.1 主要用途及适用范围冶金连铸电磁搅拌器是应用在冶金连铸中,借助电磁力强化铸坯内未凝固钢水运动,来改变凝固过程的流动、传热和传质条件,达到改善铸坯质量的目的。1.2电磁搅拌的基本特点1.2.1 不接触性借助电磁感应实现能量的无接触转换,因而不和钢水接触就能将电磁能转换成钢水的动能。1.2.2 可控制性由于感应器激发的磁场可以人为的控制,进而电磁力可以人为控制,因此可以人为地控制钢水的流动形态。其参数也易于调节,且调节范围较宽,可以适合不同断面和钢种的需要。1.2.3 低效率性由于 EMS 和铸坯之间的电磁气隙较大,漏磁严重,感应器激发的磁场只有小部分到达铸坯内的钢水中,对钢水起搅拌作用,因此搅拌器效率和功率因数较低。2产品型号及其含义3工作原理2磁搅拌工作原理就交流感应而言和普通异步电动机相类似,基于两个基本定律:电磁感应和载(电)流导体与磁场相互作用,即当钢水处于交变磁场 B 中,由于磁场以一定速度 V 切割钢水,就在其中感应起电流:J=Oe=O(VXB)式中:J——电流密度;o——钢水导电率;e——感应电势V——磁场运动速度;B——磁感应强度。该电流 J 与当地磁场 B 相互作用产生电磁力:F=JXB式中:F——电磁力;J——电流密度;B——磁感应强度。电磁力是体积力,作用在钢水每个体积元上,从而驱动钢水运动。方坯电磁搅拌器(EMS)在通以三相电源时,EMS 内的感应器便会产生旋转磁场,作用于铸坯,磁场为一对极性,这样垂直穿过铸坯的磁场分量最大,根据电磁场理论,只有垂直穿过铸坯的磁场才能对铸坯内的钢液产生推力。为此,EMS 内部连线已在制造厂接好,用户3只需把三相电源连接到 EMS 三根接线柱上即可。4主要参数与结构44.1 主要参数型号FLDJW830/1270—660FLDJN182/356—500电压(V)0~2520~300电流(A)0~6000~95视在功率(Hz)45449频率(Hz)1.5〜2.53~8相数33通水后对地绝缘(KQ)$10$10进、出口水温差(°C)1512外形尺寸(mm)少 1270X660少 365X540重量(mg)18381254.2 结构FLDJW830/1270—660 结晶器外 EMS 结构(见附图),主要是由壳体和感应器两部分组成,壳体是由非磁性耐热不锈钢焊接而成,感应器是由铁芯和线圈组成并装在壳体内。冷却水由进水管流入到壳体内,对绕组进行冷却。FLDJN186/356—540 结晶器内 EMS 结构(见附图),它主要由铁芯和线圈组成,装在结晶器的下水池内。线圈冷却利用结晶器的冷却水。5使用条件5.1 冷却水要求型号FLDJW830/...
