矿物晶体七大晶系图解

矿物晶体七大晶系图解_第1页
1/30
矿物晶体七大晶系图解_第2页
2/30
矿物晶体七大晶系图解_第3页
3/30

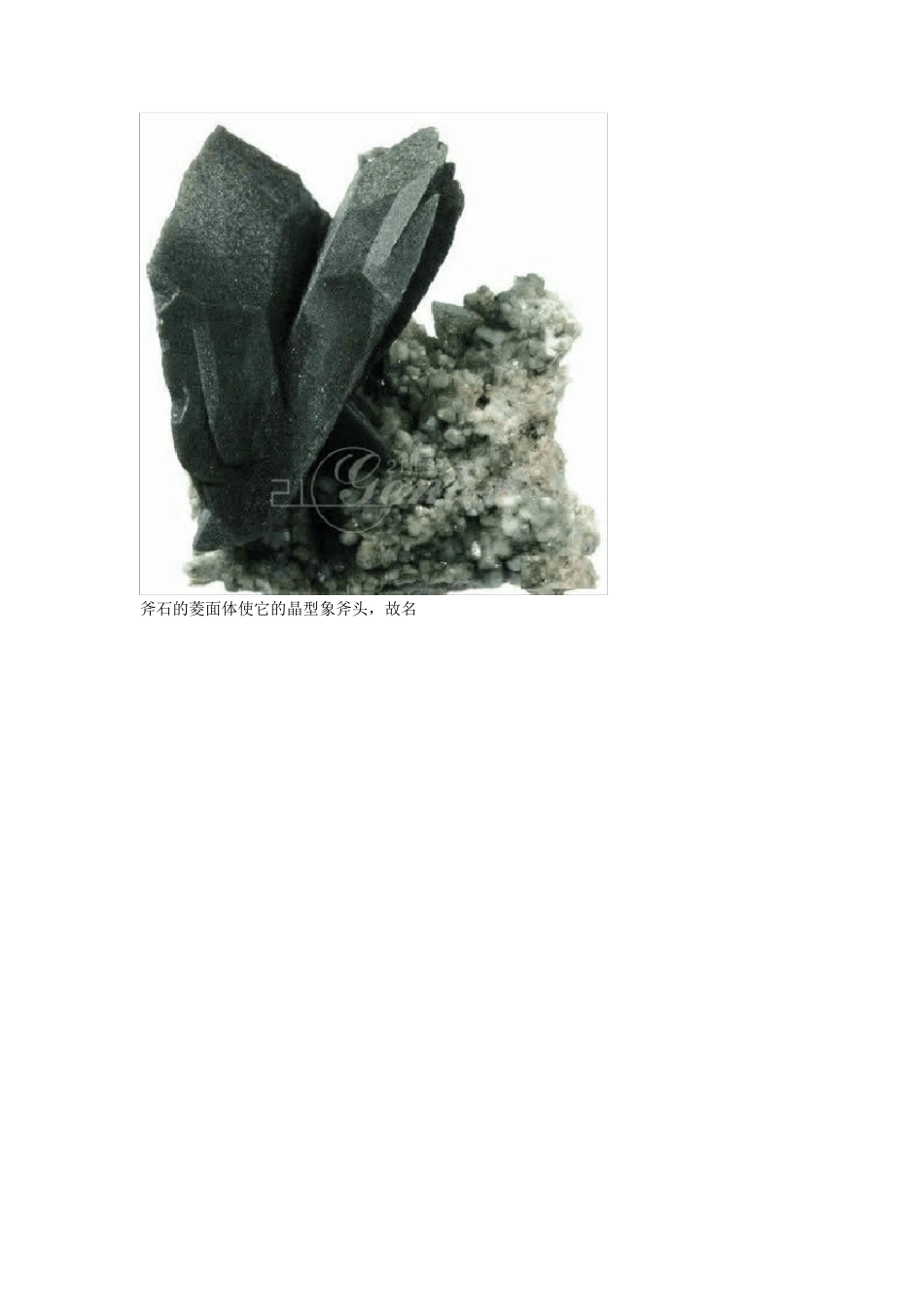

1.三斜晶系 三斜晶系的“三斜”,指的是三根晶轴的交角都不是九十度直角,它们所指向的三对晶面全是钝角和锐角角构成的平行四边形(菱形),相互间没有垂直交角。作个形象比喻:把一个砖头形的长方块朝着一个角的方向斜推压,形成一个全是菱形面的立方体,这就是三斜晶系的模型。 三斜晶系的晶轴长短不一,斜角相交,没有晶轴能作重合对称的旋转,前后、左右、上下的三组晶面只能顺晶轴作平移重合(平面对称),在七大晶系中,三斜晶系的对称性最低。看图: 三斜晶系的晶体给人的感觉多是“拧、扁、歪、斜”的,有些板状晶体被喻为“刀片状”。常见矿物有蔷薇辉石、微斜长石、钠长石、胆矾、斧石等。请观看实际晶体: 斧石晶体,典型的菱形立方体结构 斧石的菱面体使它的晶型象斧头,故名 蔷薇辉石晶体 微斜长石晶体,注意看所有的晶面交角没有相互垂直的,全是菱形面,这就是三斜晶系晶体的特征 微斜长石与烟晶,阿根廷产 钠长石晶簇 胆矾晶体 蓝晶石晶簇 2.单斜晶系 单斜晶系晶体的的三个晶轴长短皆不一样,z 轴和y 轴相互垂直90 度,x 轴与y 轴垂直,但与z 轴不垂直(x 轴与z 轴的夹角是β,β>90 度)。作一个形象的比喻:把斜方晶系模型顺着z 轴方向推压一下,使前后的晶面上、下错位,这就是单斜晶系的模型。 如果围绕 z 轴旋转 180 度,可以使y 轴指向的晶面对称;而围绕 x 轴旋转。则不能产生任何晶面的重合对称(除非旋转一周,但无意义)。通俗地说:斜方晶系晶体(模型)的两个晶面可以通过 y 轴旋转 180 度达到重合,而左右晶面和前后晶面却不能通过旋转达到重合,它们只能顺 y 轴和 x 轴平移才能达到重合。 所谓“单斜”,可以联想为:晶体有一个轴所顶的面是斜的。单斜晶系只有一个对称轴和对称面,和斜方晶系相比,它的对称程度又低了一级。请看模型图: 单斜晶系的晶体横截面与斜方晶系相似 常见的单斜晶系矿物有石膏、蓝铜矿、雄黄雌黄、黑钨矿、锂辉石、正长石等。 请观赏真实晶体: 石膏晶体。注意看三轴坐标:z 轴指向的晶面(也就是与x 轴平行的顶端、底部的晶面)是斜的,这个斜的晶面是单斜晶系最大特点 石膏晶体 石膏晶体 柱状绿帘石晶体 雄黄晶体。 注意观看三个晶轴的坐标与实际晶体的对比 黑钨矿晶体,它的顶端斜面较小 长柱型蓝铜矿晶体 紫锂辉石晶体 辉沸石晶体 3.斜方晶系 斜方晶系的晶体中三个轴的长度完全不相等,它们的交角仍然是互为90 度垂直。与正...
