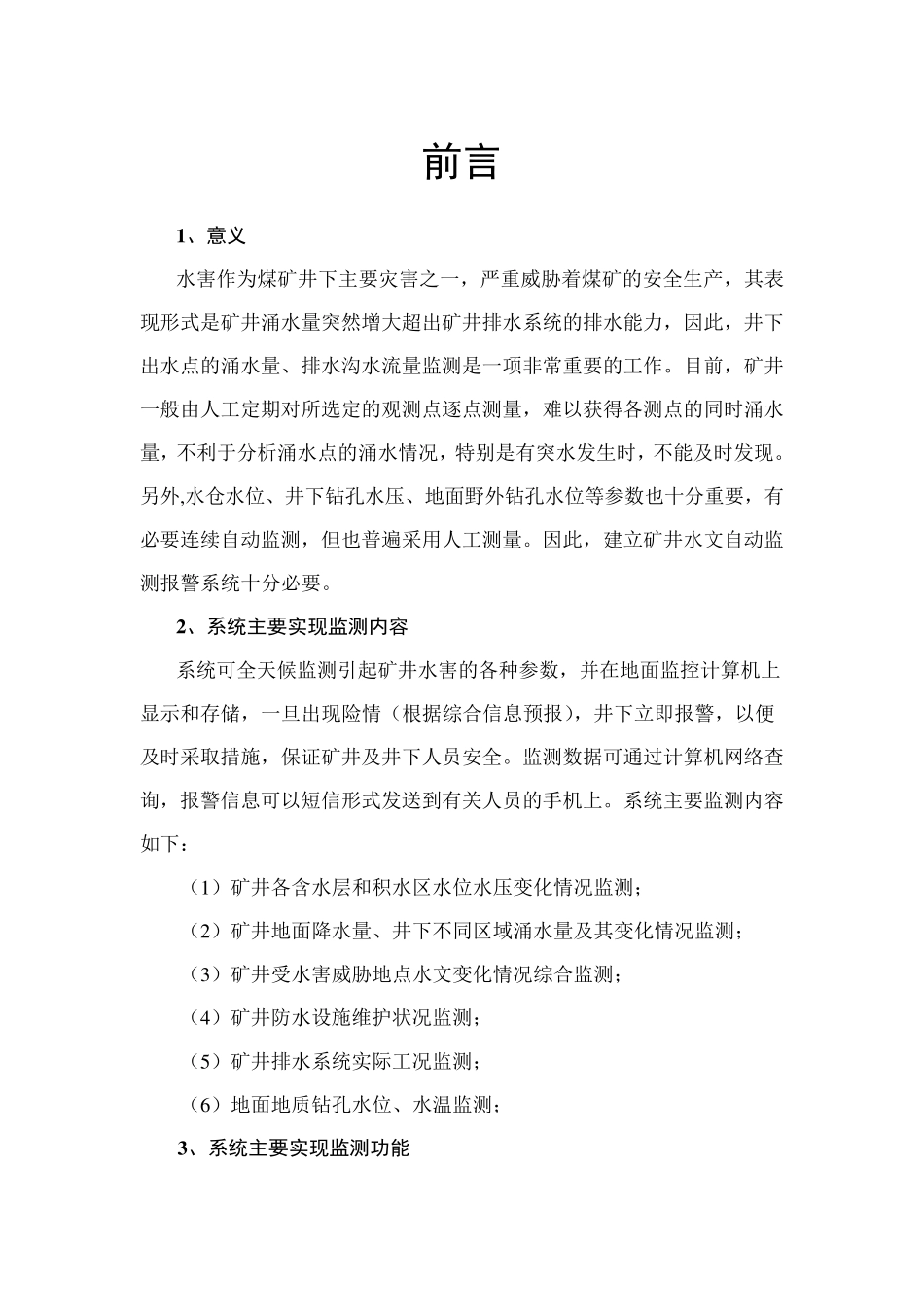

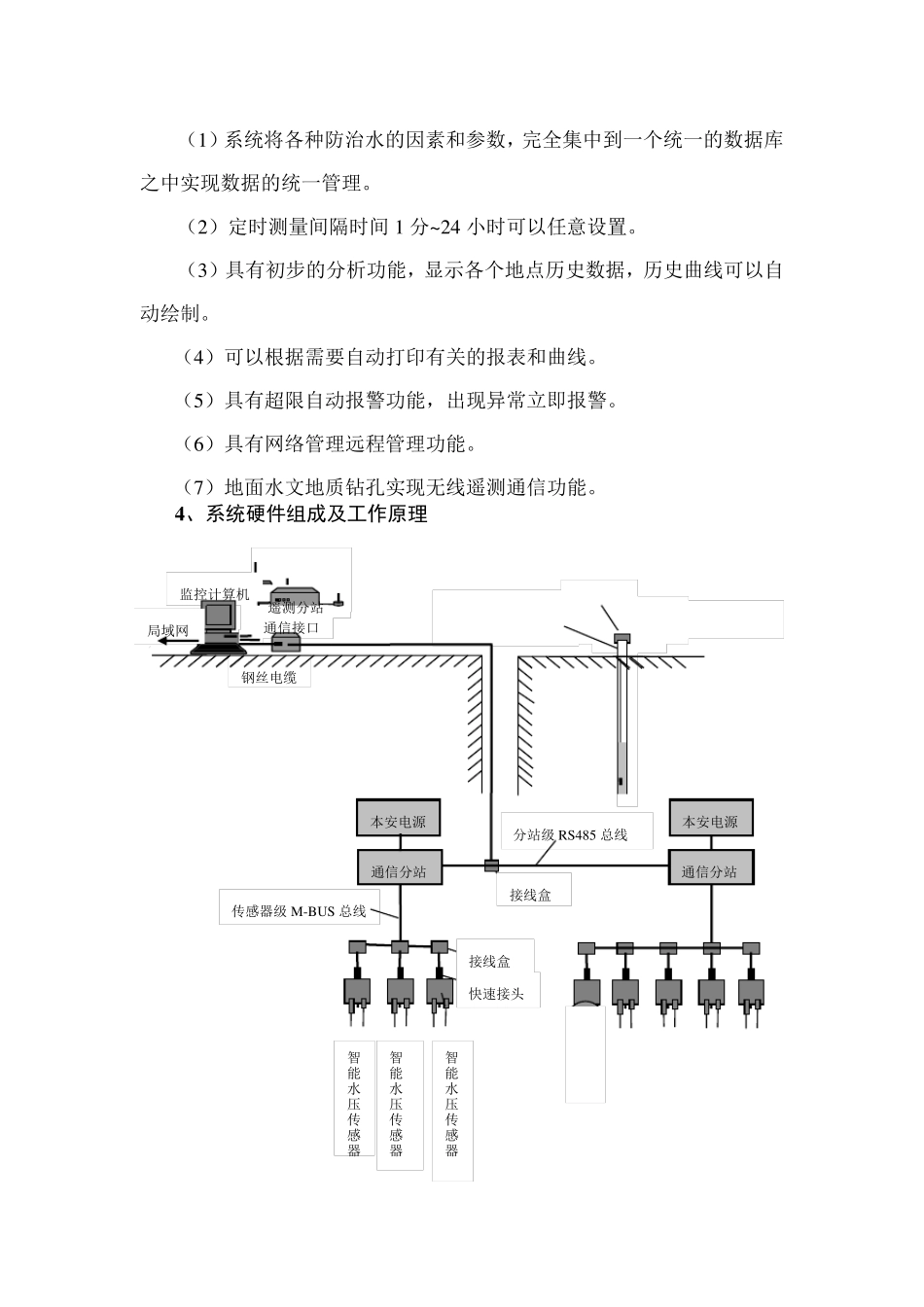

矿井水文动态实时监测报警系统 技术方案 山东科技大学机电技术研究所 山东鲁科自动化技术有限公司 前言 1 、意义 水害作为煤矿井下主要灾害之一，严重威胁着煤矿的安全生产，其表现形式是矿井涌水量突然增大超出矿井排水系统的排水能力，因此，井下出水点的涌水量、排水沟水流量监测是一项非常重要的工作。目前，矿井一般由人工定期对所选定的观测点逐点测量，难以获得各测点的同时涌水量，不利于分析涌水点的涌水情况，特别是有突水发生时，不能及时发现。另外,水仓水位、井下钻孔水压、地面野外钻孔水位等参数也十分重要，有必要连续自动监测，但也普遍采用人工测量。因此，建立矿井水文自动监测报警系统十分必要。 2 、系统主要实现监测内容 系统可全天候监测引起矿井水害的各种参数，并在地面监控计算机上显示和存储，一旦出现险情（根据综合信息预报），井下立即报警，以便及时采取措施，保证矿井及井下人员安全。监测数据可通过计算机网络查询，报警信息可以短信形式发送到有关人员的手机上。系统主要监测内容如下： （1 ）矿井各含水层和积水区水位水压变化情况监测； （2 ）矿井地面降水量、井下不同区域涌水量及其变化情况监测； （3 ）矿井受水害威胁地点水文变化情况综合监测； （4 ）矿井防水设施维护状况监测； （5 ）矿井排水系统实际工况监测； （6 ）地面地质钻孔水位、水温监测； 3 、系统主要实现监测功能 （1）系统将各种防治水的因素和参数，完全集中到一个统一的数据库之中实现数据的统一管理。 （2）定时测量间隔时间 1 分~24 小时可以任意设置。 （3）具有初步的分析功能，显示各个地点历史数据，历史曲线可以自动绘制。 （4）可以根据需要自动打印有关的报表和曲线。 （5）具有超限自动报警功能，出现异常立即报警。 （6）具有网络管理远程管理功能。 （7）地面水文地质钻孔实现无线遥测通信功能。 4 、系统硬件组成及工作原理 遥测分站 监控计算机 通信接口 局域网 钢丝电缆 本安电源 本安电源 分站级 RS485 总线 通信分站 通信分站 接线盒 传感器级 M-BUS 总线 接线盒 快速接头 智 能 水压 传感器 智 能 水压 传 感 器 智 能 水压传感器 图3.1 系统组成 如图3.1 所示，水文观测系统主要由智能型水压传感器、智能型水位传感器、智能型位移传感器等)、监测分站、通信线路、通信接口及计算机组成，分布在各测点的智能型传感器完成被测量（钻孔水压...
