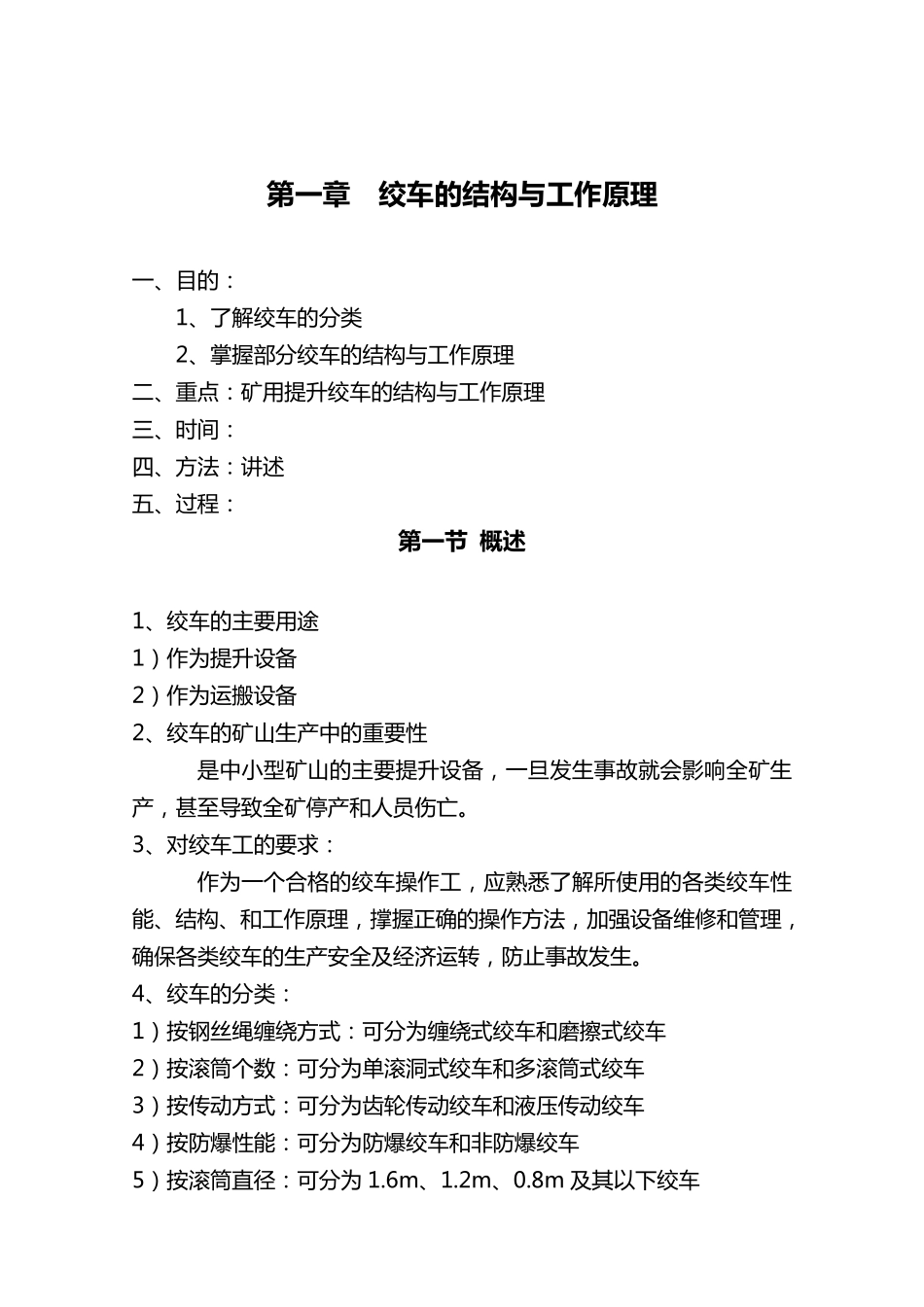

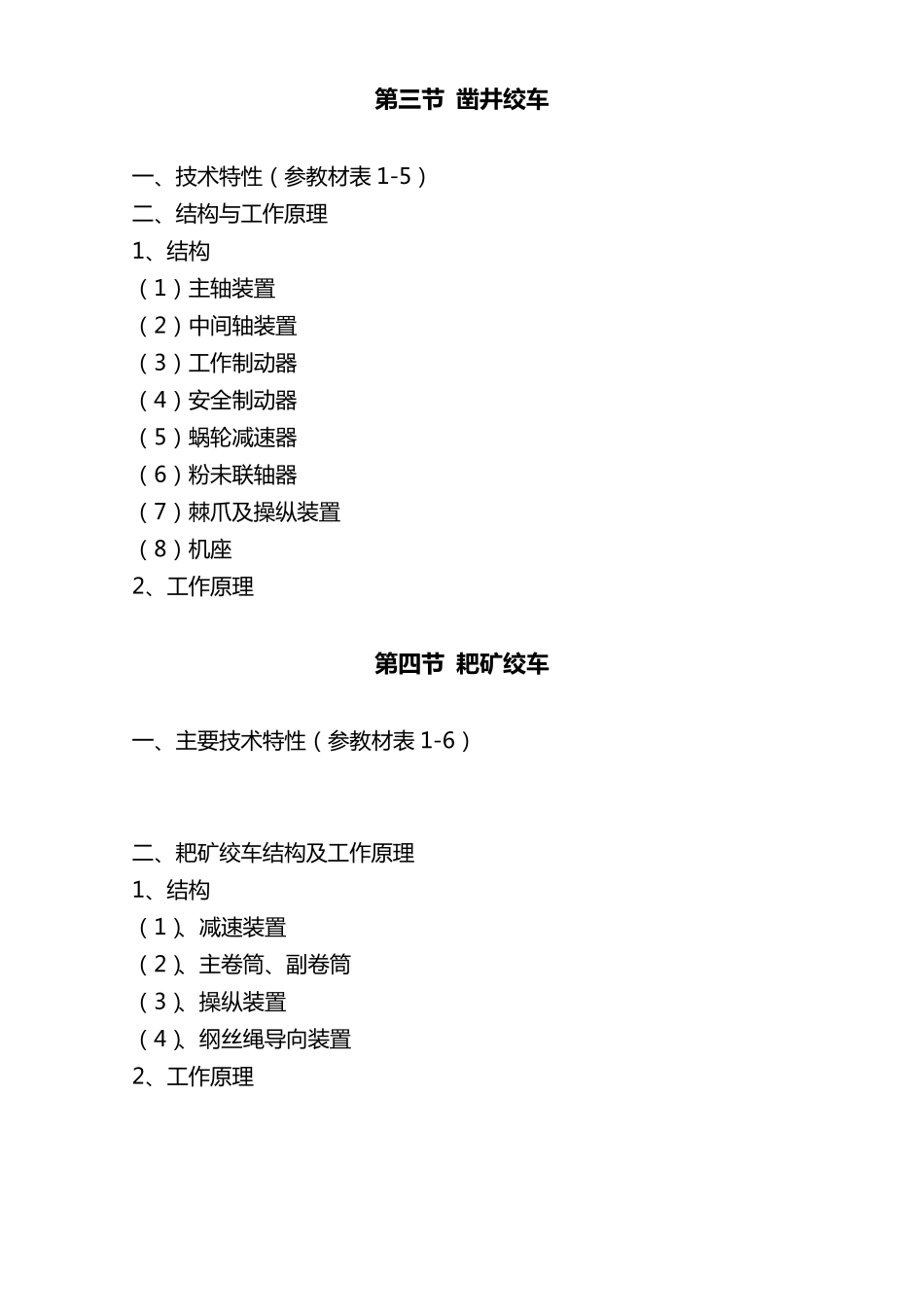

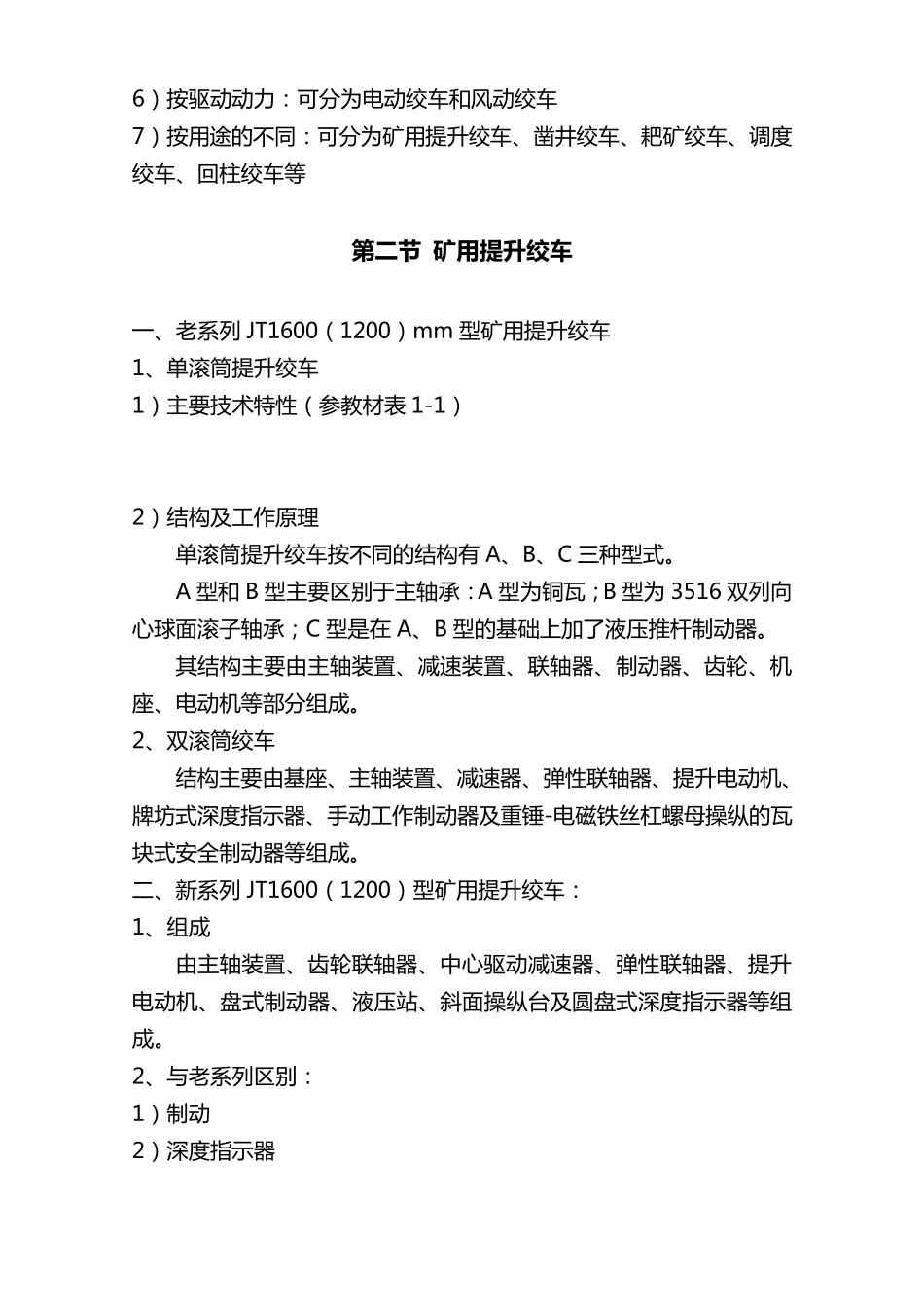

第 一章 绞车的结构与工作原理 一 、目的： 1、了解绞车的分类 2、掌握部分绞车的结构与工作原理 二、重点：矿用提升绞车的结构与工作原理 三、时间： 四、方法：讲述 五、过程： 第 一节 概述 1、绞车的主要用途 1）作为提升设备 2）作为运搬设备 2、绞车的矿山生产中的重要性 是中小型矿山的主要提升设备，一 旦发生事故就会影响全矿生产，甚至导致全矿停产和人员伤亡。 3、对绞车工的要求： 作为一 个合格的绞车操作工，应熟悉了解所使用的各类绞车性能、结构、和工作原理，撑握正确的操作方法，加强设备维修和管理，确保各类绞车的生产安全及经济运转，防止事故发生。 4、绞车的分类： 1）按钢丝绳缠绕方式：可分为缠绕式绞车和磨擦式绞车 2）按滚筒个数：可分为单滚洞式绞车和多滚筒式绞车 3）按传动方式：可分为齿轮传动绞车和液压传动绞车 4）按防爆性能：可分为防爆绞车和非防爆绞车 5）按滚筒直径：可分为 1.6m、1.2m、0.8m 及其以下绞车 6） 按 驱 动 动 力 ： 可 分 为 电 动 绞 车 和 风 动 绞 车 7） 按 用 途 的 不 同 ： 可 分 为 矿 用 提 升 绞 车 、凿井绞 车 、耙矿 绞 车 、调度绞 车 、回柱绞 车 等 第 二节 矿用提升绞车 一、老系列 JT1600（1200） mm 型矿 用 提 升 绞 车 1、单滚筒提 升 绞 车 1） 主要技术特性（参教材表 1-1） 2） 结构及工作原理 单滚筒提 升 绞 车 按 不 同 的 结构有 A、B、C 三种型式。 A 型和 B 型主要区别于主轴承： A 型为 铜瓦；B 型为 3516 双列向心球面滚子轴承；C 型是在 A、B 型的 基础上加了液压推杆制动 器。 其结构主要由主轴装置、减速装置、联轴器、制动 器、齿轮、机座、电 动 机等部分 组成。 2、双滚筒绞 车 结构主要由基座、主轴装置、减速器、弹性联轴器、提 升 电 动 机、牌坊式深度指示器、手动 工作制动 器及重锤-电 磁铁丝杠螺母操纵的 瓦块式安全制动 器等组成。 二、新系列 JT1600（1200） 型矿 用 提 升 绞 车 ： 1、组成 由主轴装置、齿轮联轴器、中心驱 动 减速器、弹性联轴器、提 升电 动 机、盘式制动 器、液压站、斜面操纵台及圆盘式深度指示器等组成。 2、与老系列区别： 1） 制动 2） 深度指示器 第 三节 凿井绞车 一 、技术特性（参教材表 1-5） 二、结构与工作原理 1、结构 （1...
