矿用隔爆型可控硅充电机使用说明书(3801140V)

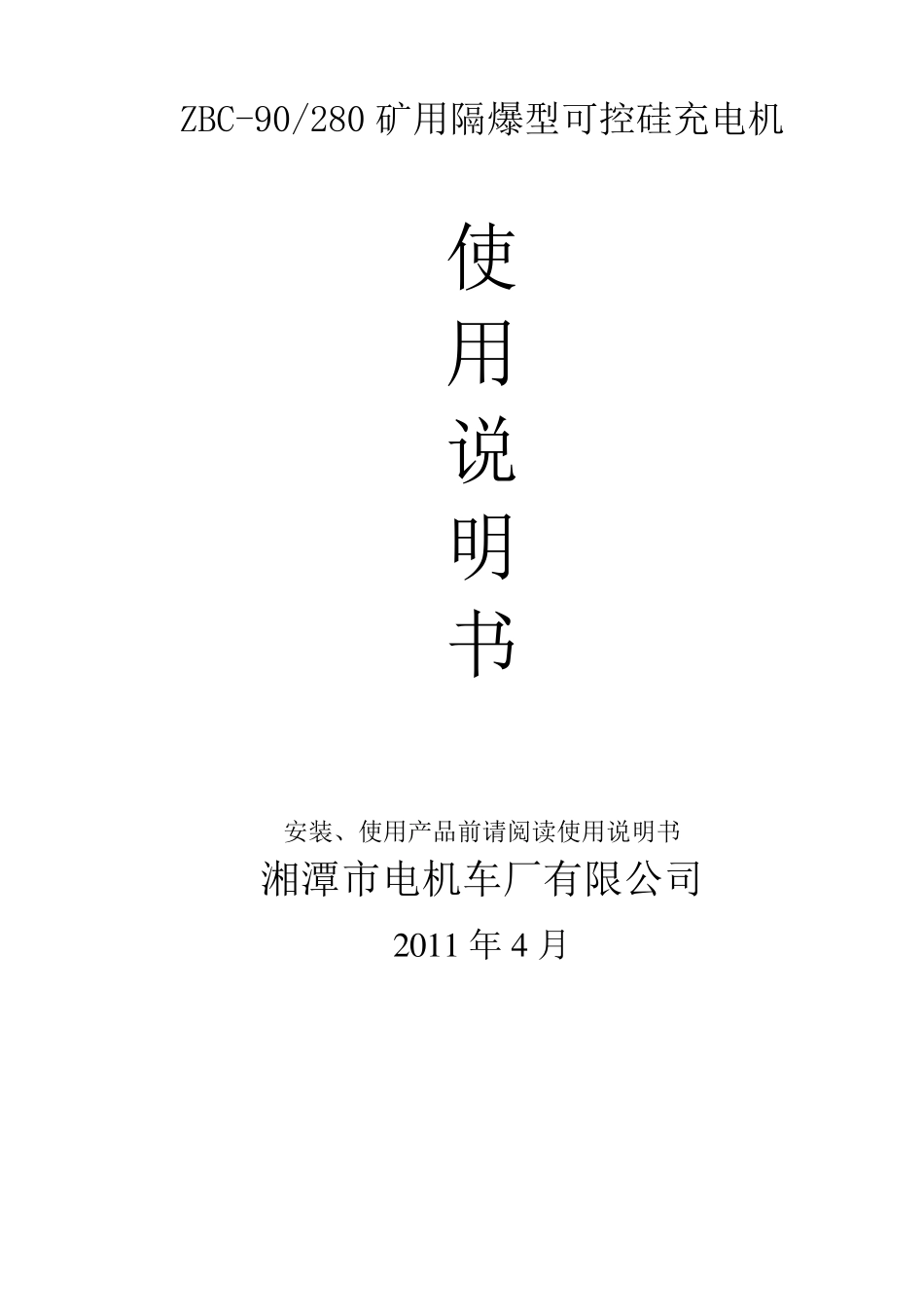

矿用隔爆型可控硅充电机使用说明书(3801140V)_第1页
1/11

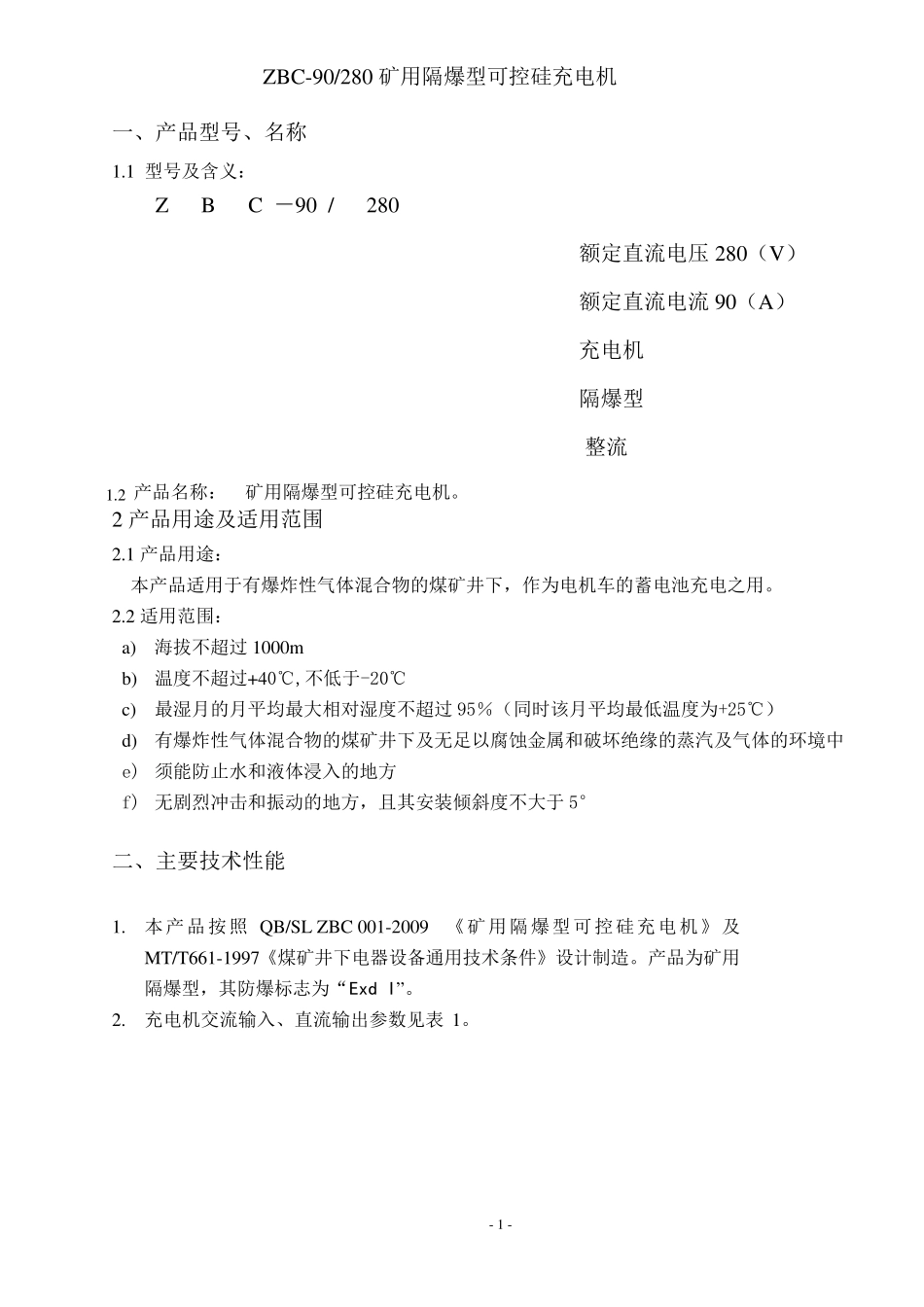

矿用隔爆型可控硅充电机使用说明书(3801140V)_第2页
2/11

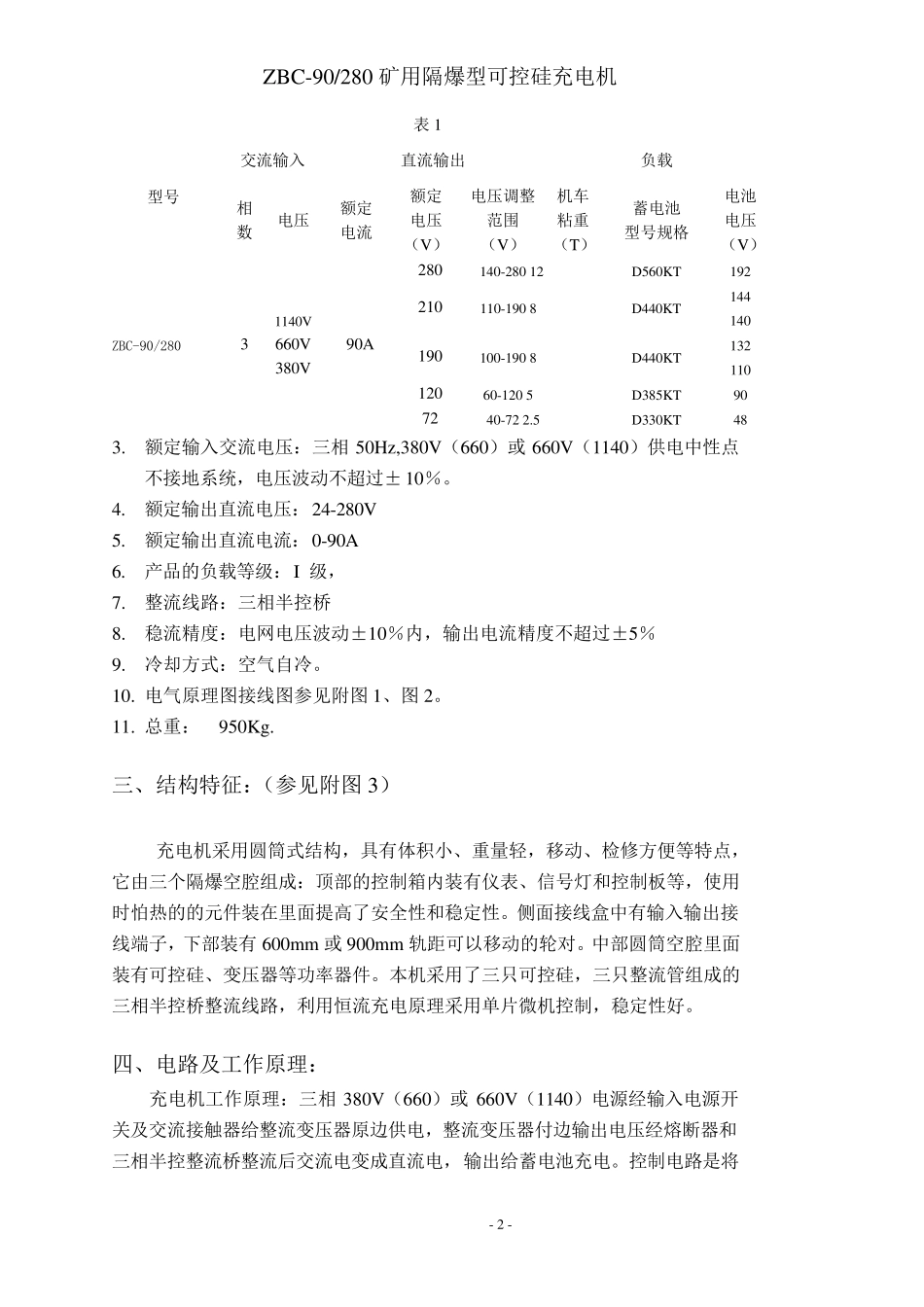

矿用隔爆型可控硅充电机使用说明书(3801140V)_第3页
3/11
ZBC-90/280 矿用隔爆型可控硅充电机 使 用 说 明 书 安装、使用产品前请阅读使用说明书 湘潭市电机车厂有限公司 2 0 1 1 年 4 月 ZBC-90/280 矿用隔爆型可控硅充电机 - 1 - 一、产品型号、名称 1.1 型号及含义: Z B C -90 / 280 额定直流电压280(V) 额定直流电流90(A) 充电机 隔爆型 整流 1.2 产品名称: 矿用隔爆型可控硅充电机。 2 产品用途及适用范围 2.1 产品用途: 本产品适用于有爆炸性气体混合物的煤矿井下,作为电机车的蓄电池充电之用。 2.2 适用范围: a) 海拔不超过1000m b) 温度不超过+40℃,不低于-20℃ c) 最湿月的月平均最大相对湿度不超过95%(同时该月平均最低温度为+25℃) d) 有爆炸性气体混合物的煤矿井下及无足以腐蚀金属和破坏绝缘的蒸汽及气体的环境中 e) 须能防止水和液体浸入的地方 f) 无剧烈冲击和振动的地方,且其安装倾斜度不大于5° 二、主要技术性能 1. 本产品按照 QB/SL ZBC 001-2009《矿用隔爆型可控硅充电机》及 MT/T661-1997《煤矿井下电器设备通用技术条件》设计制造。产品为矿用隔爆型,其防爆标志为“Exd I”。 2. 充电机交流输入、直流输出参数见表 1。 ZBC-90/280 矿用隔爆型可控硅充电机 - 2 - 表1 型号 交流输入 直流输出 负载 相数 电压 额定 电流 额定 电压(V)电压调整范围 (V) 机车粘重(T)蓄电池 型号规格 电池 电压(V) ZBC-90/280 3 1140V660V 380V 90A 280 140-280 12 D560KT 192 210 110-190 8 D440KT 144 140 190 100-190 8 D440KT 132 110 120 60-120 5 D385KT 90 72 40-72 2.5 D330KT 48 3. 额定输入交流电压:三相50Hz,380V(660)或660V(1140)供电中性点不接地系统,电压波动不超过± 10%。 4. 额定输出直流电压:24-280V 5. 额定输出直流电流:0-90A 6. 产品的负载等级:I 级, 7. 整流线路:三相半控桥 8. 稳流精度:电网电压波动±10%内,输出电流精度不超过±5% 9. 冷却方式:空气自冷。 10. 电气原理图接线图参见附图 1、图 2。 11. 总重: 950Kg. 三、结构特征:(参见附图 3) 充电机采用圆筒式结构,具有体积小、重量轻,移动、检修方便等特点,它由三个隔爆空腔组成:顶部的控制箱内装有仪表、信号灯和控制板等,使用时怕热的的元件装在里面提高了安全性和稳定性。侧面接线盒中有输入输出接线端子,下部装...
