矿用隔爆型移动变电站

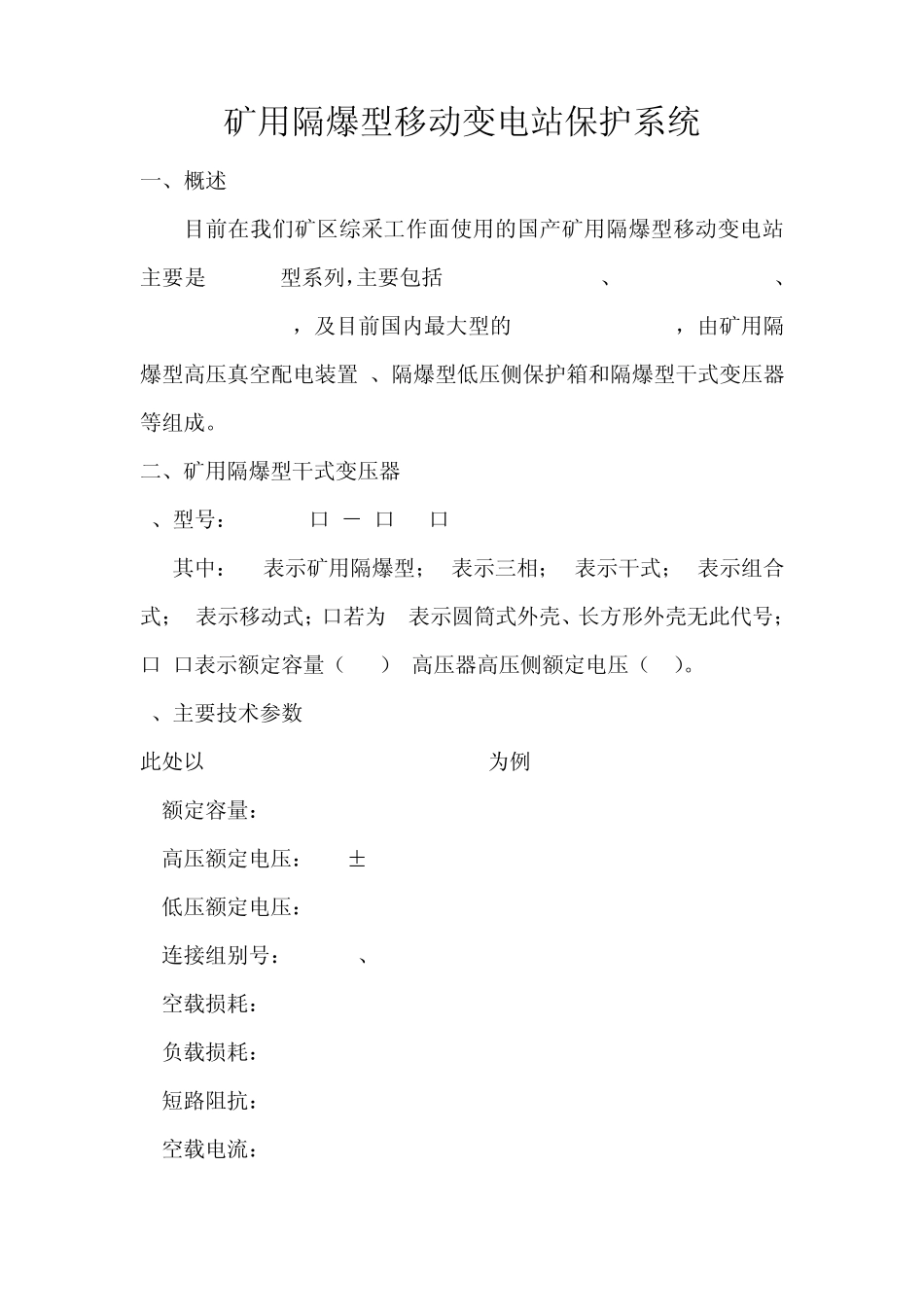

矿用隔爆型移动变电站_第1页
1/15

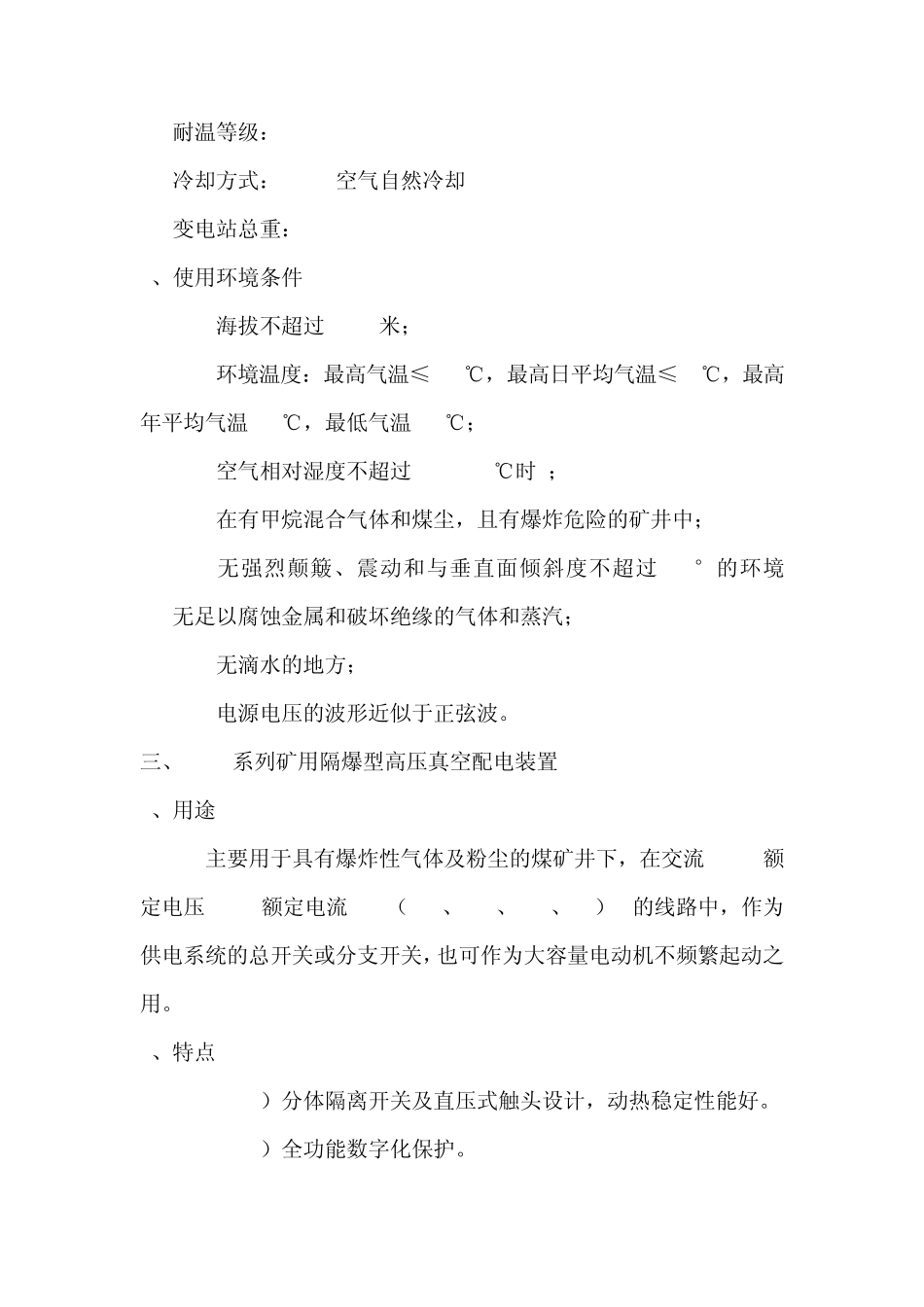

矿用隔爆型移动变电站_第2页
2/15

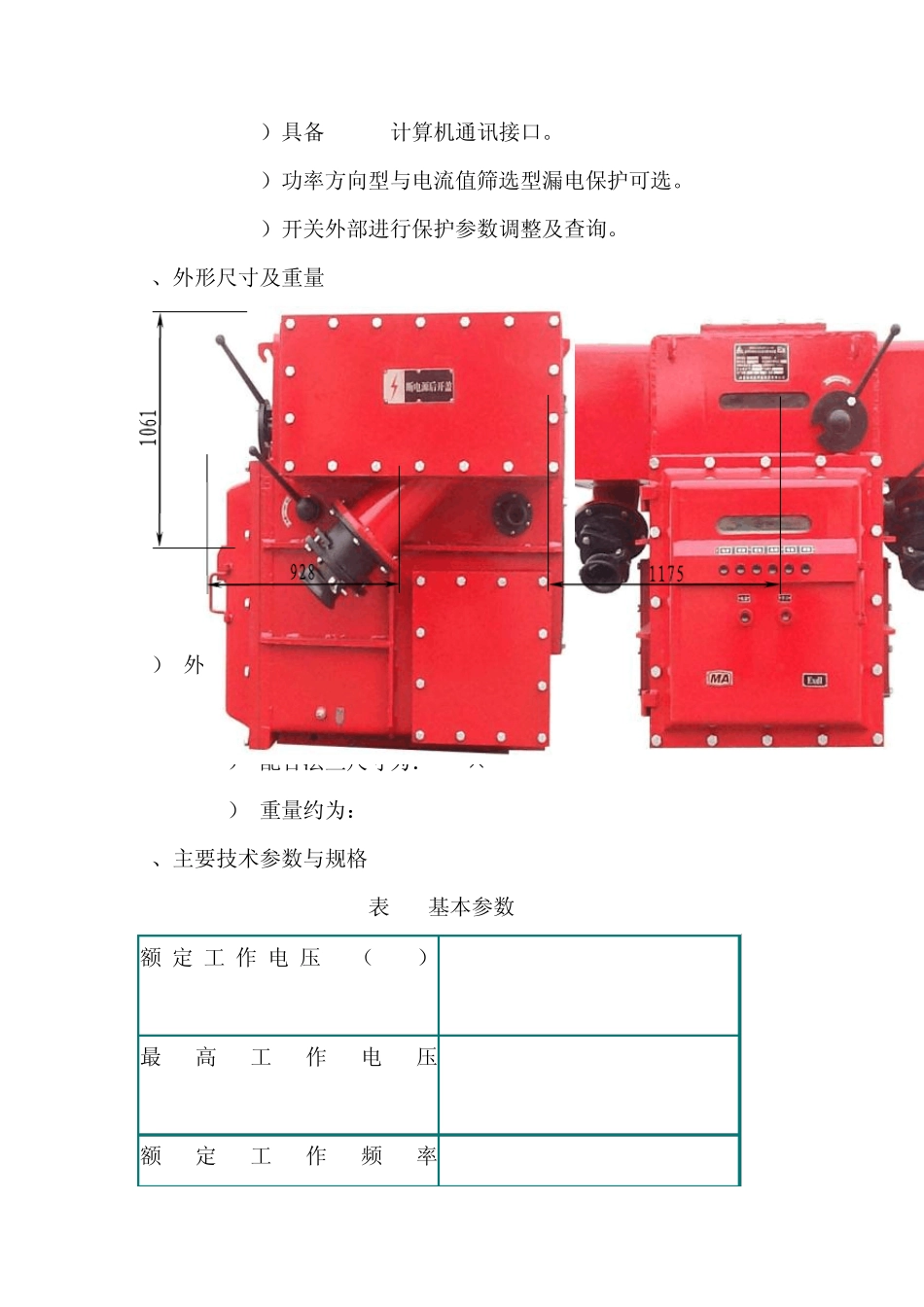

矿用隔爆型移动变电站_第3页
3/15
矿用隔爆型移动变电站保护系统 一、概述 目前在我们矿区综采工作面使用的国产矿用隔爆型移动变电站主要是KBSGZY型系列,主要包括KBSGZY-1600KVA、 KBSGZY-2000KVA、 KBSGZY-3150KVA,及目前国内最大型的KBSGZY-4000KVA,由矿用隔爆型高压真空配电装置 、隔爆型低压侧保护箱和隔爆型干式变压器等组成。 二、矿用隔爆型干式变压器 1、型号:KBSGZY口 - 口 / 口 其中:KB表示矿用隔爆型;S表示三相;G表示干式;Z表示组合式;Y表示移动式;口若为T表示圆筒式外壳、长方形外壳无此代号;口/口表示额定容量(KVA)/高压器高压侧额定电压(KV)。 2、主要技术参数 此处以KBSGZY-2000KVA/10KV/3.3KV为例 额定容量: 2000KVA 高压额定电压: 10±5%KV 低压额定电压: 3450V 连接组别号: Yy0、 空载损耗: 4500W 负载损耗: 9700W 短路阻抗: 5.0% 空载电流: 0.7% 耐温等级: H 冷却方式: 空气自然冷却 变电站总重: 9300kg 3、使用环境条件 (1)海拔不超过1000米; (2)环境温度:最高气温≤+40℃,最高日平均气温≤30℃,最高年平均气温+20℃,最低气温-20℃; (3)空气相对湿度不超过95%(+25℃时); (4)在有甲烷混合气体和煤尘,且有爆炸危险的矿井中; (5)无强烈颠簸、震动和与垂直面倾斜度不超过15°的环境 (6)无足以腐蚀金属和破坏绝缘的气体和蒸汽; (7)无滴水的地方; (8)电源电压的波形近似于正弦波。 三、PBG1系列矿用隔爆型高压真空配电装置 1、用途 主要用于具有爆炸性气体及粉尘的煤矿井下,在交流 50Hz额定电压 10kV额定电流 630(400、200、100、50)A的线路中,作为供电系统的总开关或分支开关,也可作为大容量电动机不频繁起动之用。 2、特点 1)分体隔离开关及直压式触头设计,动热稳定性能好。 2)全功能数字化保护。 3)具备RS485计算机通讯接口。 4)功率方向型与电流值筛选型漏电保护可选。 5)开关外部进行保护参数调整及查询。 3、外形尺寸及重量 1) 外形尺寸为: 1175×1061×928 mm (B) 1175×1061×1363 mm (A) 2) 配合法兰尺寸为:600×600 mm 3) 重量约为:618kg 4、主要技术参数与规格 表 1 基本参数 额 定 工 作 电压 ( Ue) (kV) 12 最高工作电压 (kV) 10 额定工作频率 (Hz) 50 额定电流 (Ie) (A) 400 额定短路开断电流 (kA) 12.5 额定热稳定时间 (s) 2 额定热稳定电流 (kA) 12.5 额定动稳定电流(峰值) (k...
