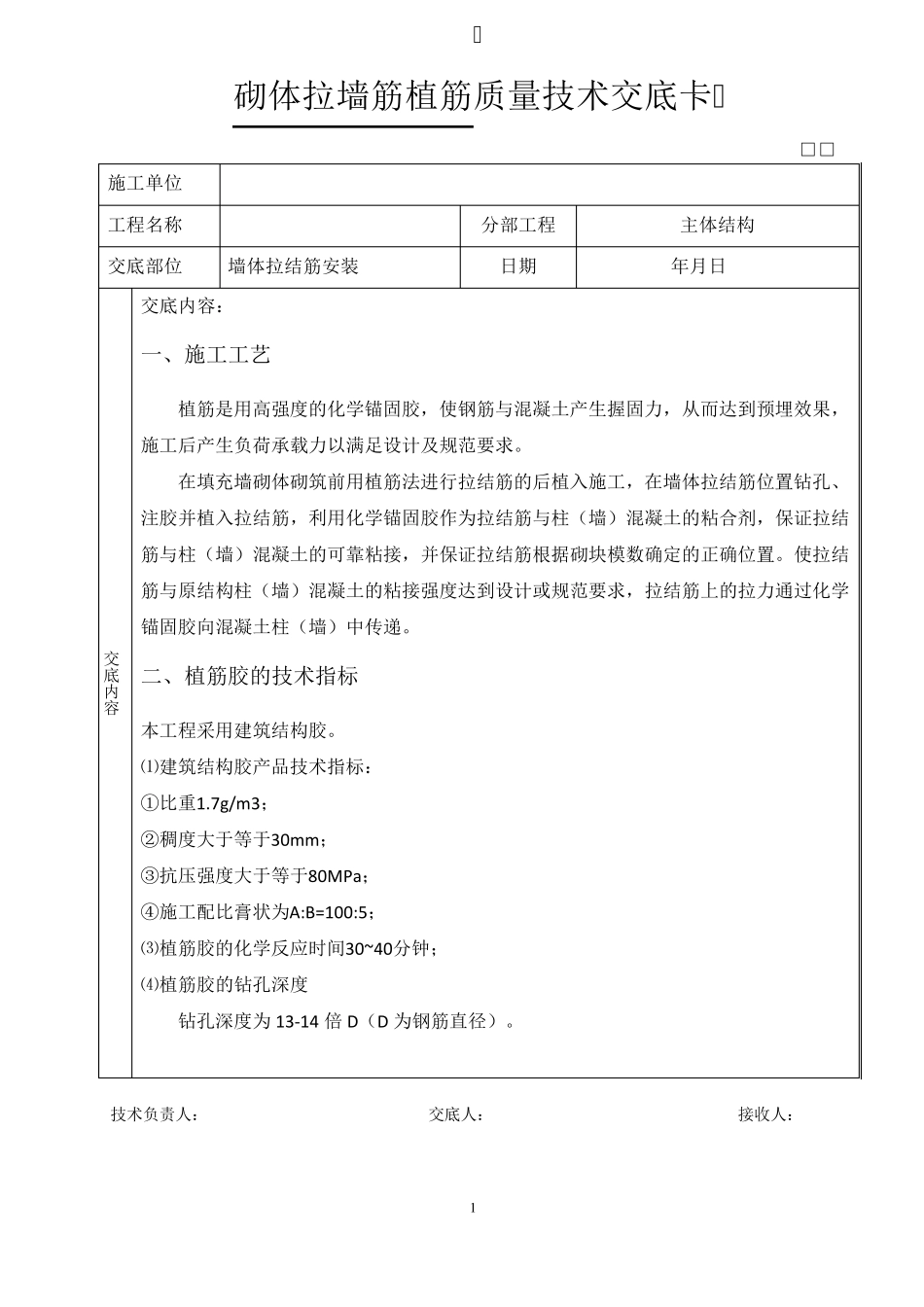

1 砌体拉墙筋植筋质量技术交底卡 □□ 施工单位 工程名称 分部工程 主体结构 交底部位 墙体拉结筋安装 日期 年月日 交底内容 交底内容： 一、施工工艺 植筋是用高强度的化学锚固胶，使钢筋与混凝土产生握固力，从而达到预埋效果，施工后产生负荷承载力以满足设计及规范要求。 在填充墙砌体砌筑前用植筋法进行拉结筋的后植入施工，在墙体拉结筋位置钻孔、注胶并植入拉结筋，利用化学锚固胶作为拉结筋与柱（墙）混凝土的粘合剂，保证拉结筋与柱（墙）混凝土的可靠粘接，并保证拉结筋根据砌块模数确定的正确位置。使拉结筋与原结构柱（墙）混凝土的粘接强度达到设计或规范要求，拉结筋上的拉力通过化学锚固胶向混凝土柱（墙）中传递。 二、植筋胶的技术指标 本工程采用建筑结构胶。 ⑴建筑结构胶产品技术指标： ①比重1.7g/m3； ②稠度大于等于30mm； ③抗压强度大于等于80MPa； ④施工配比膏状为A:B=100:5； ⑶植筋胶的化学反应时间30~40分钟； ⑷植筋胶的钻孔深度 钻孔深度为 13-14 倍 D（D 为钢筋直径）。 技术负责人： 交底人： 接收人： 2 □□ 施工单位 二十二冶集团天津建设有限公司 工程名称 前山新城 工程名称 主体结构 交底部位 墙体拉结筋安装 日期 年月日 交底内容 钢筋直径（mm） 钻孔直径（mm） 钻孔深度（mm） 抗拔力(KN) 6.5（Ⅰ级圆钢） 10 90 7.79 8（Ⅰ级圆钢） 12 100 11.8 10（Ⅱ级螺纹） 14 120 23.55 12（Ⅱ级螺纹） 16 130 33.91 14（Ⅱ级螺纹） 18 150 46.15 三、工艺流程及施工操作要点 ⑴工艺流程 弹线定位→钻孔→清孔→钢筋除锈→配胶→注胶→植筋→检查验收 ⑵施工操作要点 在填充墙砌体施工前，进行拉结筋的施工。植筋法施工拉结筋主要工艺如下： 弹线定位：对照施工图，在填充墙与柱或墙相连接的结构表面，按设计或构造要求在设置拉结筋的位置，沿高度方向进行弹线，先弹竖线，再弹横线，横竖线相交部位，即为拉结筋的钻孔位置。 钻孔：根据弹出的钻孔位置，用冲击钻钻孔，孔深和孔径按本要求确定。 孔深按≥13-14d 考虑，孔径按d+2～4mm 控制。钻孔时要使冲击钻垂直于结构表面均匀钻入，以便控制钻孔的垂直。孔深用冲击钻上顶杆控制。 如钻孔时遇到柱（墙）主筋，可把钻孔位置水平平移一个钢筋直径的位置，重新钻入，原钻出的未成型废孔用1：1 水泥砂浆填塞补平，钢筋工程施工时，绑扎钢筋前，如箍筋（墙体水平筋）位置与拉接筋...
