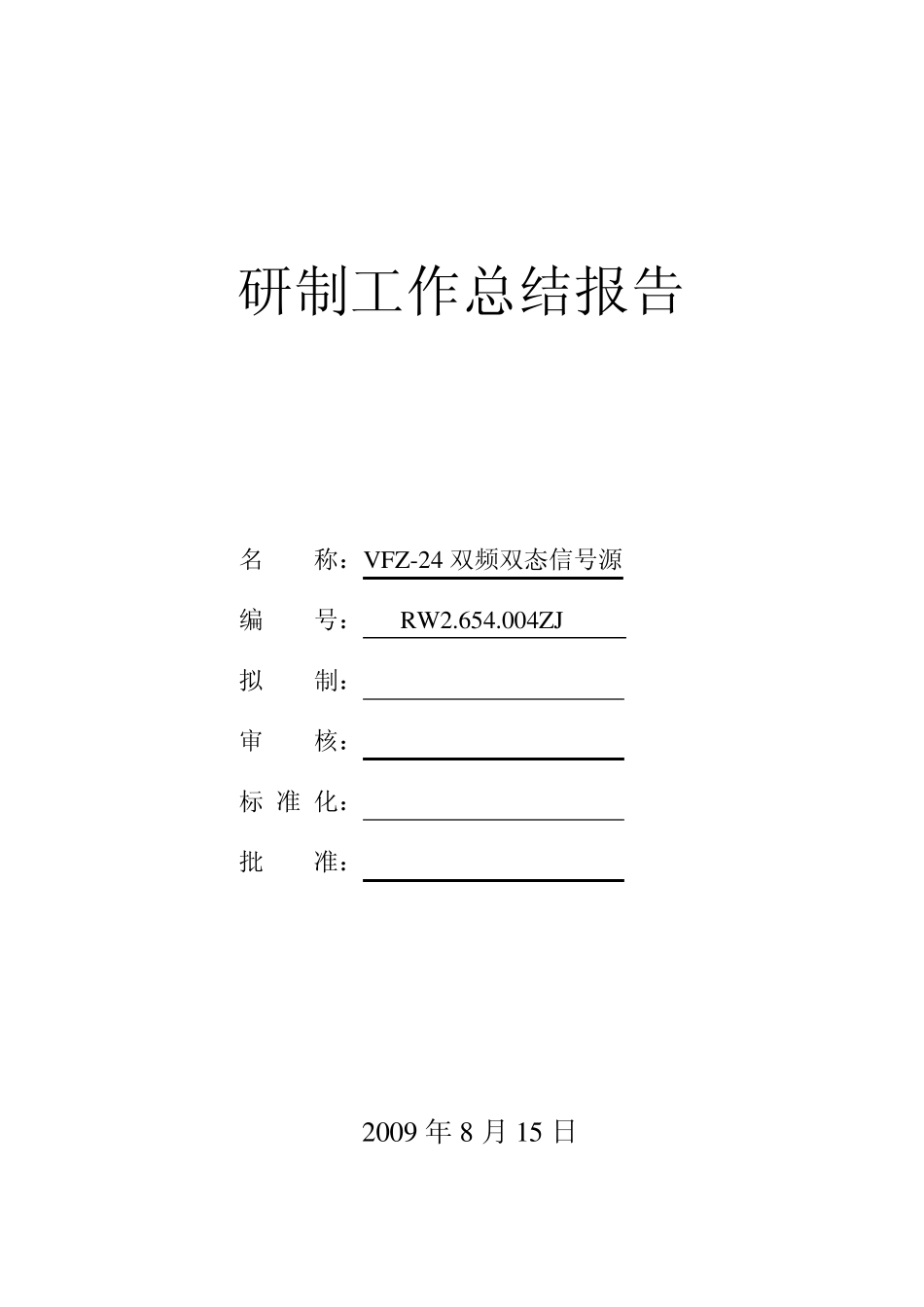

研制工作总结报告 名 称：VFZ-24 双频双态信号源 编 号： RW2.654.004ZJ 拟 制： 审 核： 标 准 化： 批 准： 2009 年 8 月 15 日 1 1、概述 VFZ-24 双频双态信号源的研制任务是受中国电子科技集团第 29 研究所及其成都蓉威电子科技有限公司的委托研制、生产的新产品。该产品是直接为用户的雷达电子对抗系统及其检测设备所配套使用的，也可广泛用于雷达、通讯、电子对抗测量系统等设备中作为信号源使用。研制进度要求从 2009 年 1 月 15 日至2009 年 8 月 30 日完成产品研制及技术鉴定，并向用户提交首批装机成品。 2、技术指标要求 2.1 物理特性 2.1.1 外观：外表无锈蚀、无毛刺、裂缝、划伤、损伤、涂覆均匀、无气泡和脱落现象。 2.1.2 外形结构尺寸 信号源外形结构尺寸应符合图1 的规定 VFZ-24********检 波RFGNDTTL2DCTTL1 2.1.3 重量：≤500g 2.1.4 输出接口：SMA-K 50Ω 2.1.5 标志 a)型号或名称 b)制造厂名或商标 c)检验批识别代码 2.2 电特性 2.2.1 工作频率：f01=104010MHz f02=78010MHz 2.2.2 脉冲输出功率：≥5dBm 2.2.3 脉冲宽度：1s0.2s 2.2.4 占空比：≤1% 2.2.5 检波电压：≥200mv 2.2.6 工作电压：15V-28V@TTL1.TTL2>3V 2.2.7 脉冲工作电流：≤1A 图1 2 2.3 可靠性 MTBF≥40000h(设计要求值、设计保证、不做论证试验) 2.4 筛选要求 2.4.1低温贮存试验 试验温度：-55℃2℃ 试验时间：24h 2.4.2高温贮存试验 试验温度：+85℃2℃ 试验时间：48h 2.4.3温度冲击试验 试验温度：-55℃2℃～+85℃2℃ 试验时间：各保持 0.5h 转换时间：≤5min 循环次数：5次 2.5环境试验要求 2.5.1低温贮存试验 试验温度：-55℃2℃ 试验时间：24h 2.5.2高温贮存试验 试验温度：+85℃2℃ 试验时间：48h 2.5.3温度冲击试验 试验温度：-55℃2℃～+85℃2℃ 试验时间：各保持 0.5h 转换时间：≤5min 循环次数：5次 2.5.4低温工作试验 试验温度：-40℃2℃，保温1h 2.5.5高温工作试验 试验温度+60℃2℃，保温1h 2.5.6随机振动 加速度谱密度：4(m/s2)/Hz 总均根加速度值：75.6m/s2 试验时间 15min 2.5.7冲击(规定脉冲)试验 按 GJB150.8-86试验五进行试验 对试验样品的 3个互相垂直的 6个轴向的每个方向施加 3次(共 18次)冲击 峰值加速度：15g 3 持续时间：11ms 2.5.8 稳态湿热试验 温度：40℃...
