研华插入式IO板卡培训教材初级

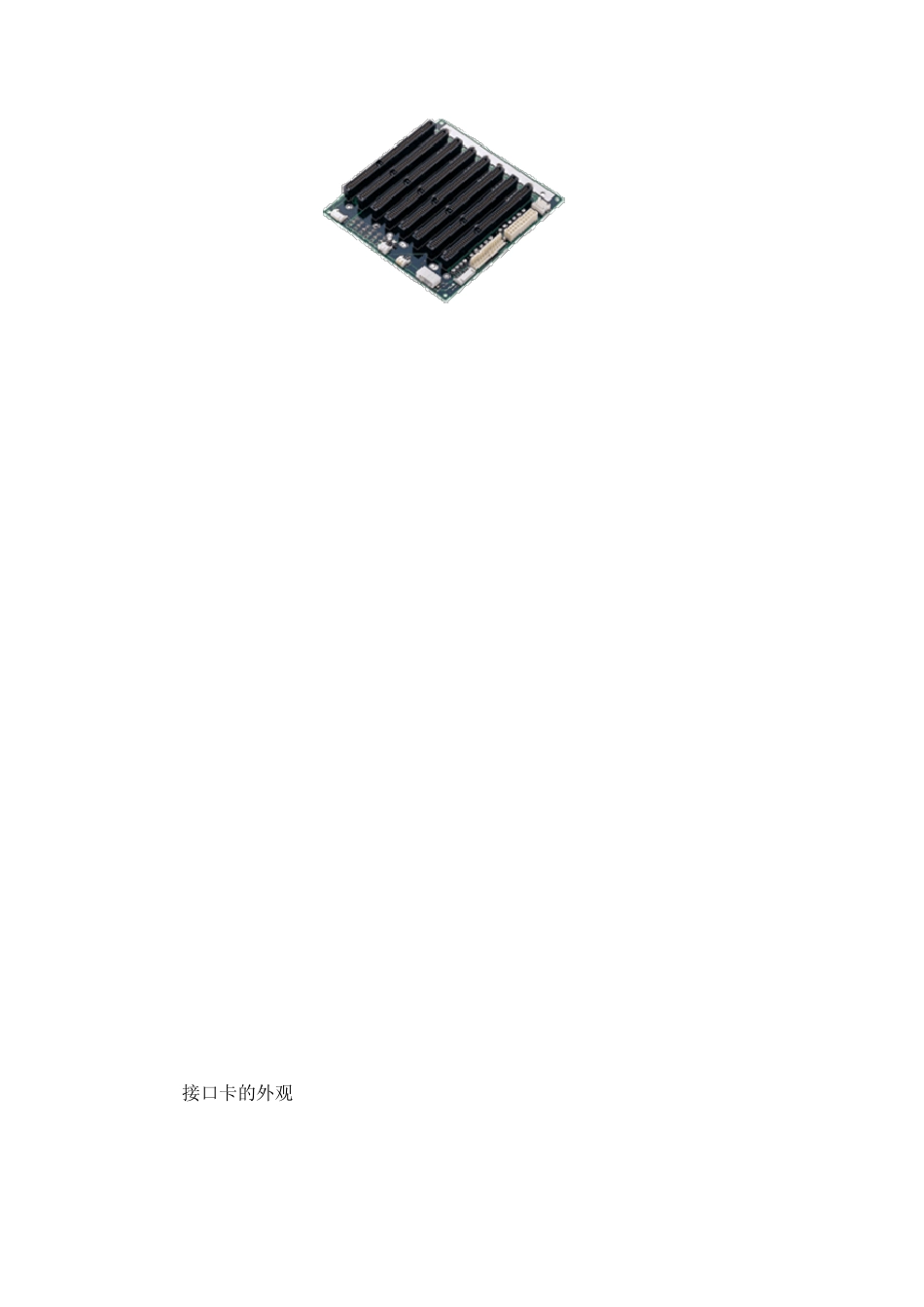

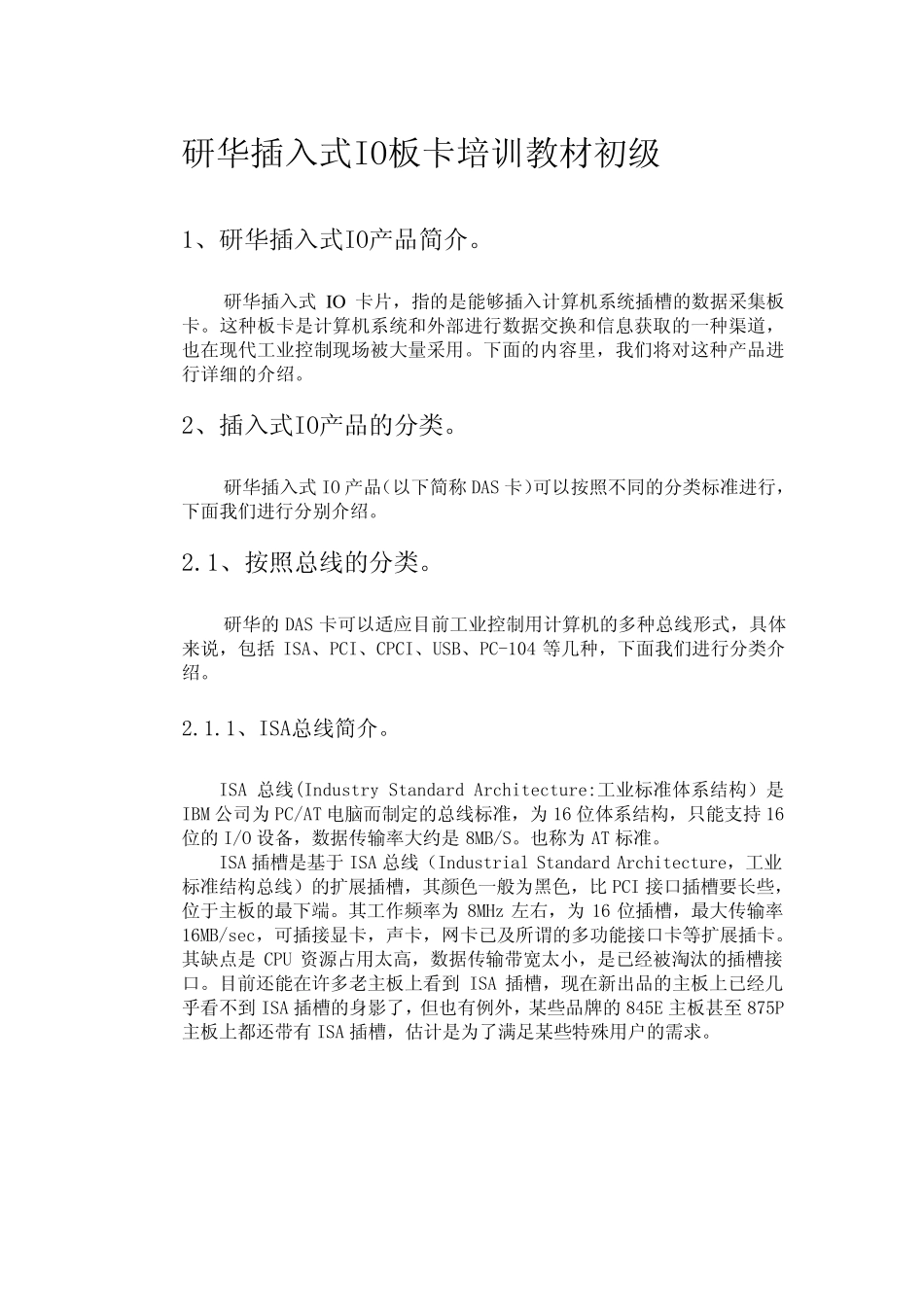

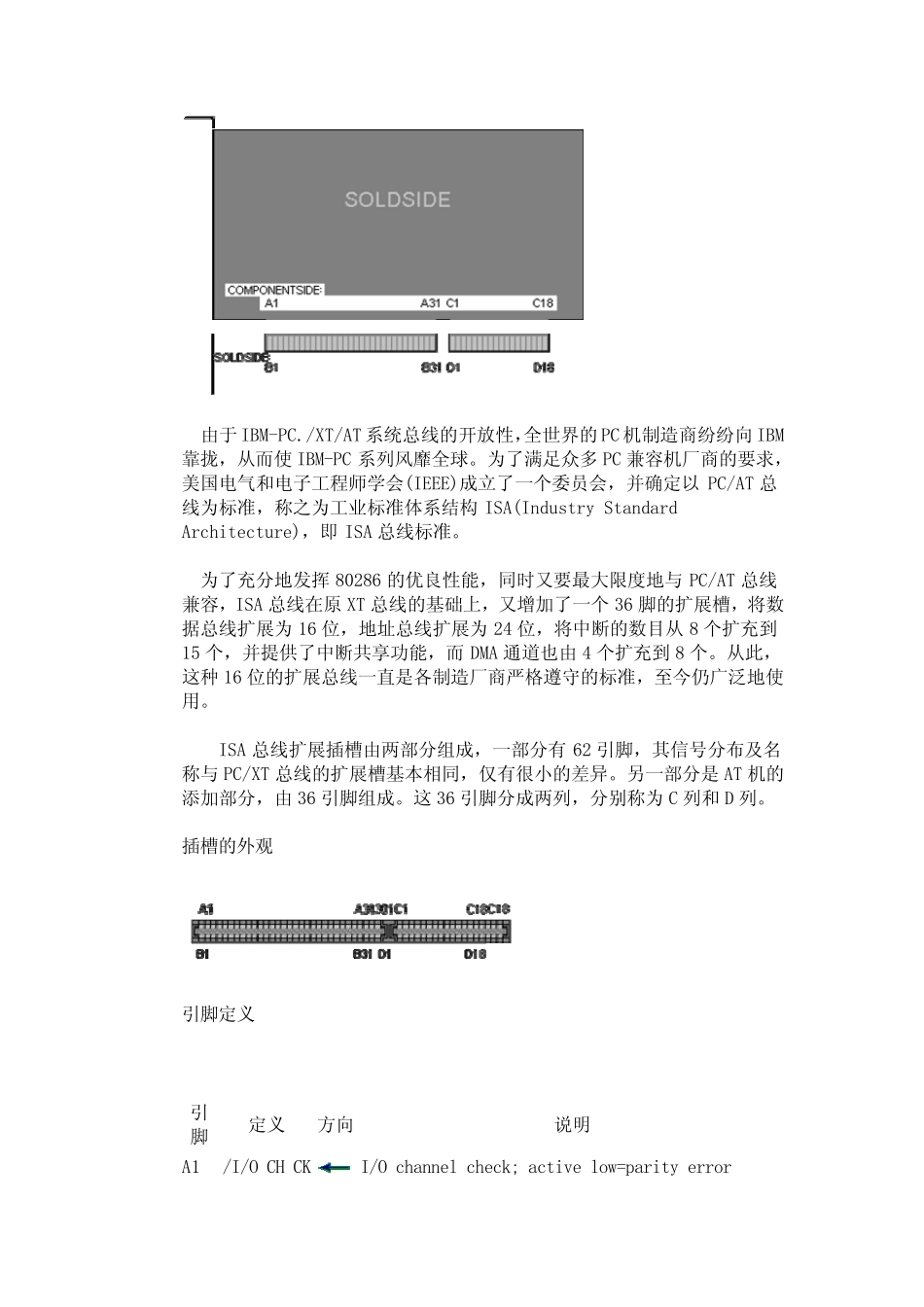

研华插入式IO板卡培训教材初级 1、研华插入式IO产品简介。 研华插入式IO卡片，指的是能够插入计算机系统插槽的数据采集板卡。这种板卡是计算机系统和外部进行数据交换和信息获取的一种渠道，也在现代工业控制现场被大量采用。下面的内容里，我们将对这种产品进行详细的介绍。 2、插入式IO产品的分类。 研华插入式IO 产品（以下简称 DAS 卡）可以按照不同的分类标准进行，下面我们进行分别介绍。 2.1、按照总线的分类。 研华的 DAS 卡可以适应目前工业控制用计算机的多种总线形式，具体来说，包括 ISA、PCI、CPCI、USB、PC-104 等几种，下面我们进行分类介绍。 2.1.1、ISA总线简介。 ISA 总线(Industry Standard Architecture:工业标准体系结构）是IBM 公司为 PC/AT 电脑而制定的总线标准，为 16 位体系结构，只能支持 16位的 I/O 设备，数据传输率大约是 8MB/S。也称为 AT 标准。 ISA 插槽是基于 ISA 总线（Industrial Standard Architecture，工业标准结构总线）的扩展插槽，其颜色一般为黑色，比PCI 接口插槽要长些，位于主板的最下端。其工作频率为 8MHz 左右，为 16 位插槽，最大传输率16MB/sec，可插接显卡，声卡，网卡已及所谓的多功能接口卡等扩展插卡。其缺点是 CPU 资源占 用太 高 ，数据传输带 宽 太 小 ，是已经 被淘 汰 的插槽接口。目前还 能在许 多老 主板上 看 到ISA 插槽，现在新 出 品的主板上 已经 几乎 看 不到 ISA 插槽的身 影 了 ，但 也有 例 外，某 些品牌 的 845E 主板甚 至 875P主板上 都 还 带 有 ISA 插槽，估 计是为了 满 足 某 些特 殊 用户 的需 求 。 接口卡的外观 由于IBM-PC./XT/AT 系统总线的开放性，全世界的PC 机制造商纷纷向IBM靠拢，从而使IBM-PC 系列风靡全球。为了满足众多 PC 兼容机厂商的要求，美国电气和电子工程师学会(IEEE)成立了一个委员会，并确定以 PC/AT 总线为标准，称之为工业标准体系结构 ISA(Industry Standard Architecture)，即 ISA 总线标准。 为了充分地发挥 80286 的优良性能，同时又要最大限度地与 PC/AT 总线兼容，ISA 总线在原 XT 总线的基础上，又增加了一个 36 脚的扩展槽，将数据总线扩展为 16 位，地址总线扩展为 24 位，将中断的数目从8 个扩充到15 个，并提供了中断共享功能，而DMA 通道也由4 个扩充到 8 个。从此，这种 16 位的扩展总...
