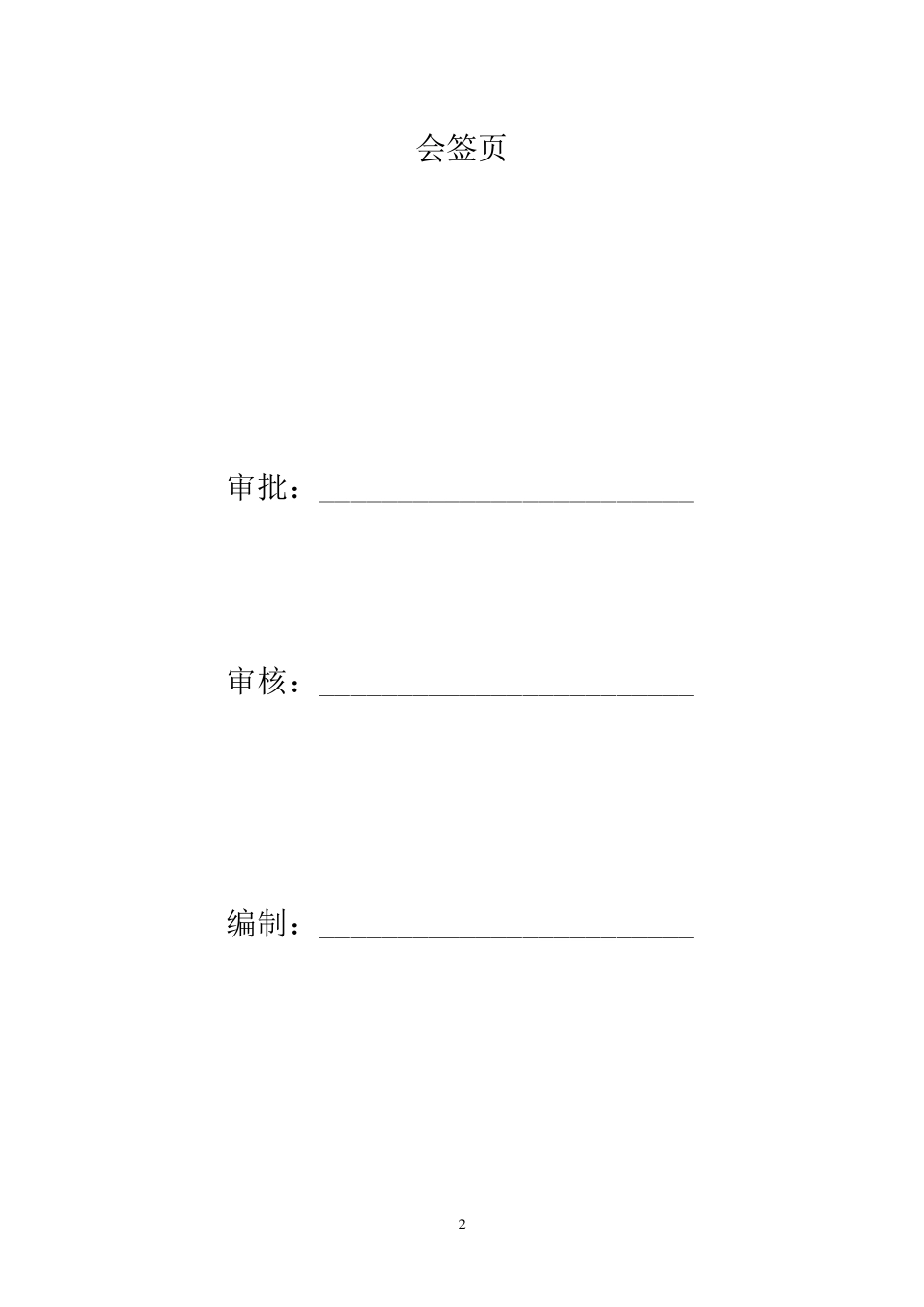

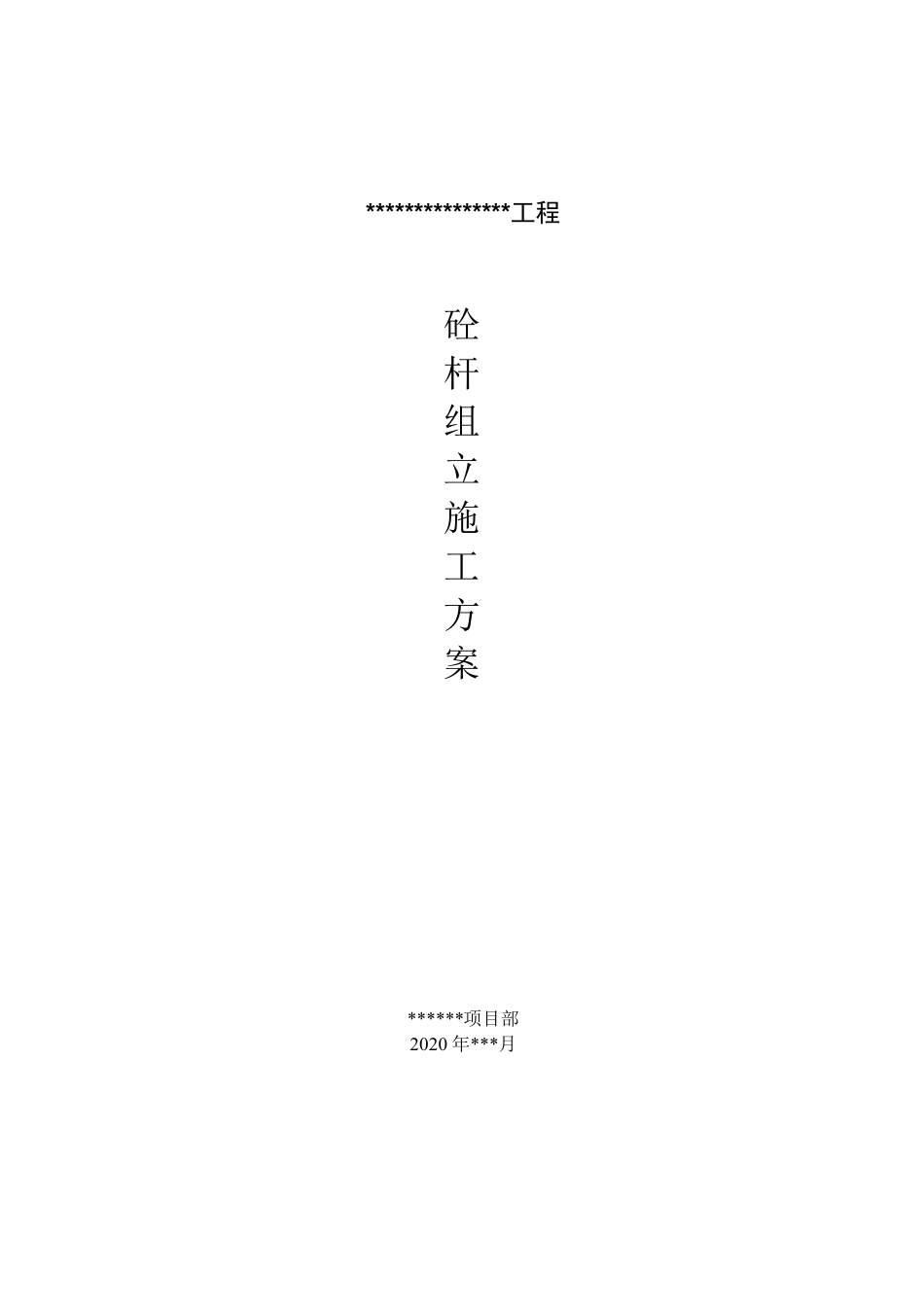

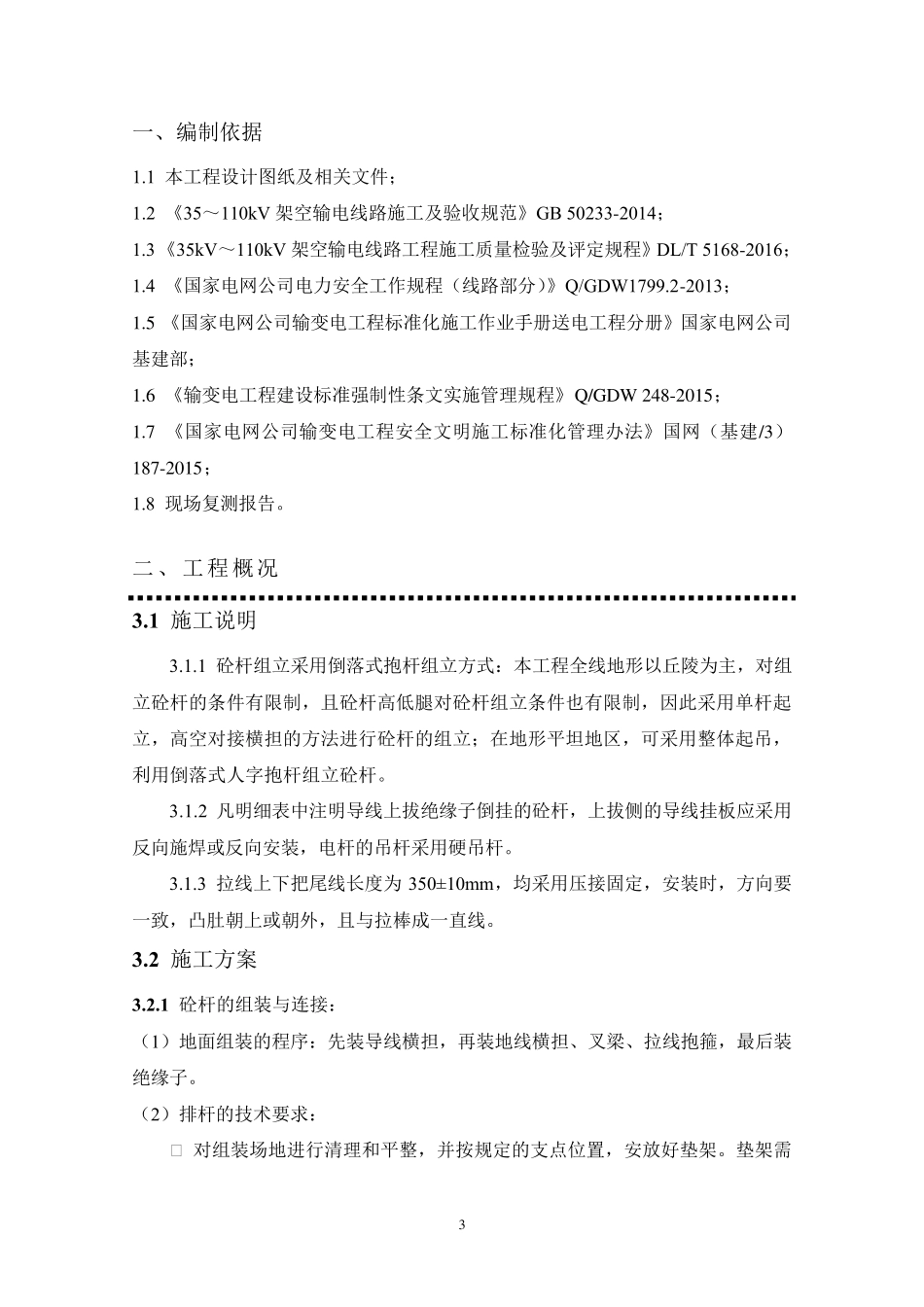

***************工程 砼 杆 组 立 施 工 方 案 ******项目部 2020 年***月 2 会签页 审批：________________________ 审核：________________________ 编制：________________________ 3 一、编制依据 1.1 本工程设计图纸及相关文件； 1.2 《35～110kV 架空输电线路施工及验收规范》GB 50233-2014； 1.3 《35kV～110kV 架空输电线路工程施工质量检验及评定规程》DL/T 5168-2016； 1.4 《国家电网公司电力安全工作规程（线路部分）》Q/GDW1799.2-2013； 1.5 《国家电网公司输变电工程标准化施工作业手册送电工程分册》国家电网公司基建部； 1.6 《输变电工程建设标准强制性条文实施管理规程》Q/GDW 248-2015； 1.7 《国家电网公司输变电工程安全文明施工标准化管理办法》国网（基建/3）187-2015； 1.8 现场复测报告。 二、工程概况 3.1 施工说明 3.1.1 砼杆组立采用倒落式抱杆组立方式：本工程全线地形以丘陵为主，对组立砼杆的条件有限制，且砼杆高低腿对砼杆组立条件也有限制，因此采用单杆起立，高空对接横担的方法进行砼杆的组立；在地形平坦地区，可采用整体起吊，利用倒落式人字抱杆组立砼杆。 3.1.2 凡明细表中注明导线上拔绝缘子倒挂的砼杆，上拔侧的导线挂板应采用反向施焊或反向安装，电杆的吊杆采用硬吊杆。 3.1.3 拉线上下把尾线长度为 350±10mm，均采用压接固定，安装时，方向要一致，凸肚朝上或朝外，且与拉棒成一直线。 3.2 施工方案 3.2.1 砼杆的组装与连接： （1）地面组装的程序：先装导线横担，再装地线横担、叉梁、拉线抱箍，最后装绝缘子。 （2）排杆的技术要求： ① 对组装场地进行清理和平整，并按规定的支点位置，安放好垫架。垫架需 4 要有坡度时，应放线找正。 ① 岩石地带排杆时，为便于焊接作业，其支垫应适当加高，当不能加高支垫时，排杆前应首先挖掘焊接操作坑。 ① 排杆时，应先确定杆根位置，以便于主杆安全就位。杆的根部一般都伸入坑口1/2～3/4 坑口宽。当坑深超过2.5m 时，伸入坑口3/4 坑口宽，当坑深小于2.5m时，伸入坑口1/2 坑口宽。 ① 排杆应注意杆上的连接螺丝孔、脚钉孔、导地线横担（抱箍）孔的位置是否正确，同时还应实测各段的长度误差，使整杆组合后的累计误差最小。 （3）砼杆段间的连接： 在本工程中，砼杆段间连接采用氧气、乙炔气焊接。焊接前，应检查两连接钢圈的对口距离：当钢板厚度为12mm 时，其对口距离是 3～6...
