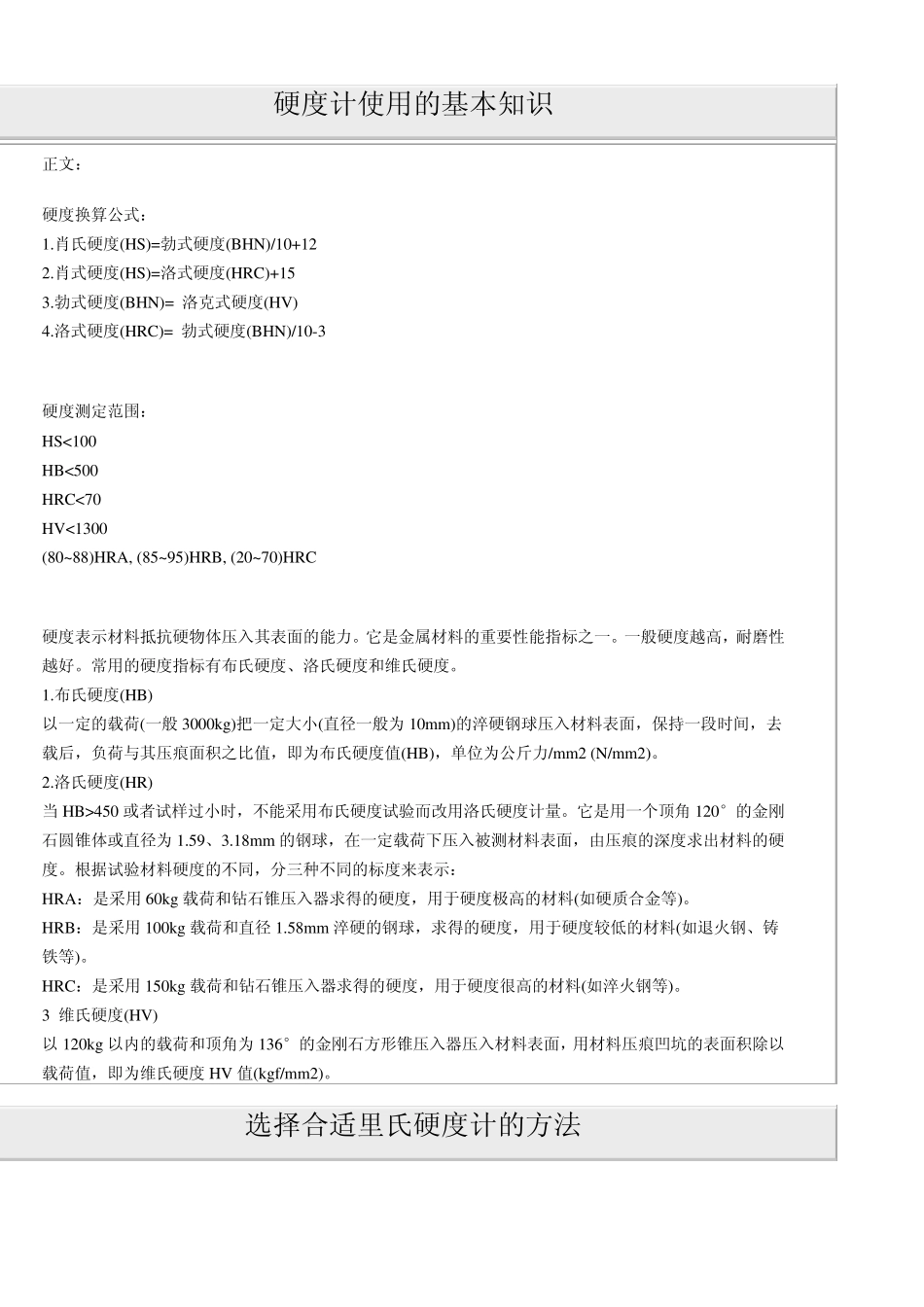

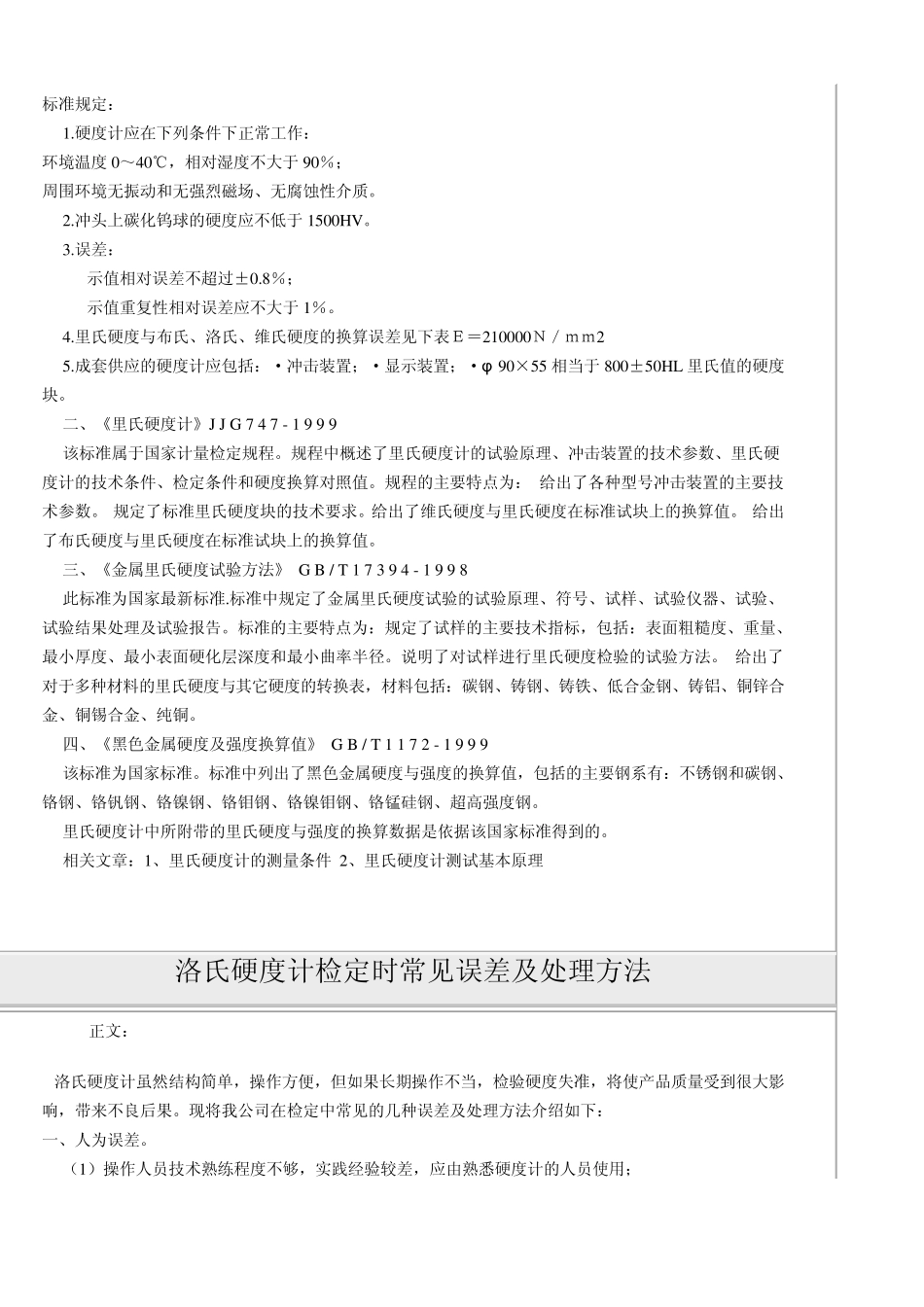

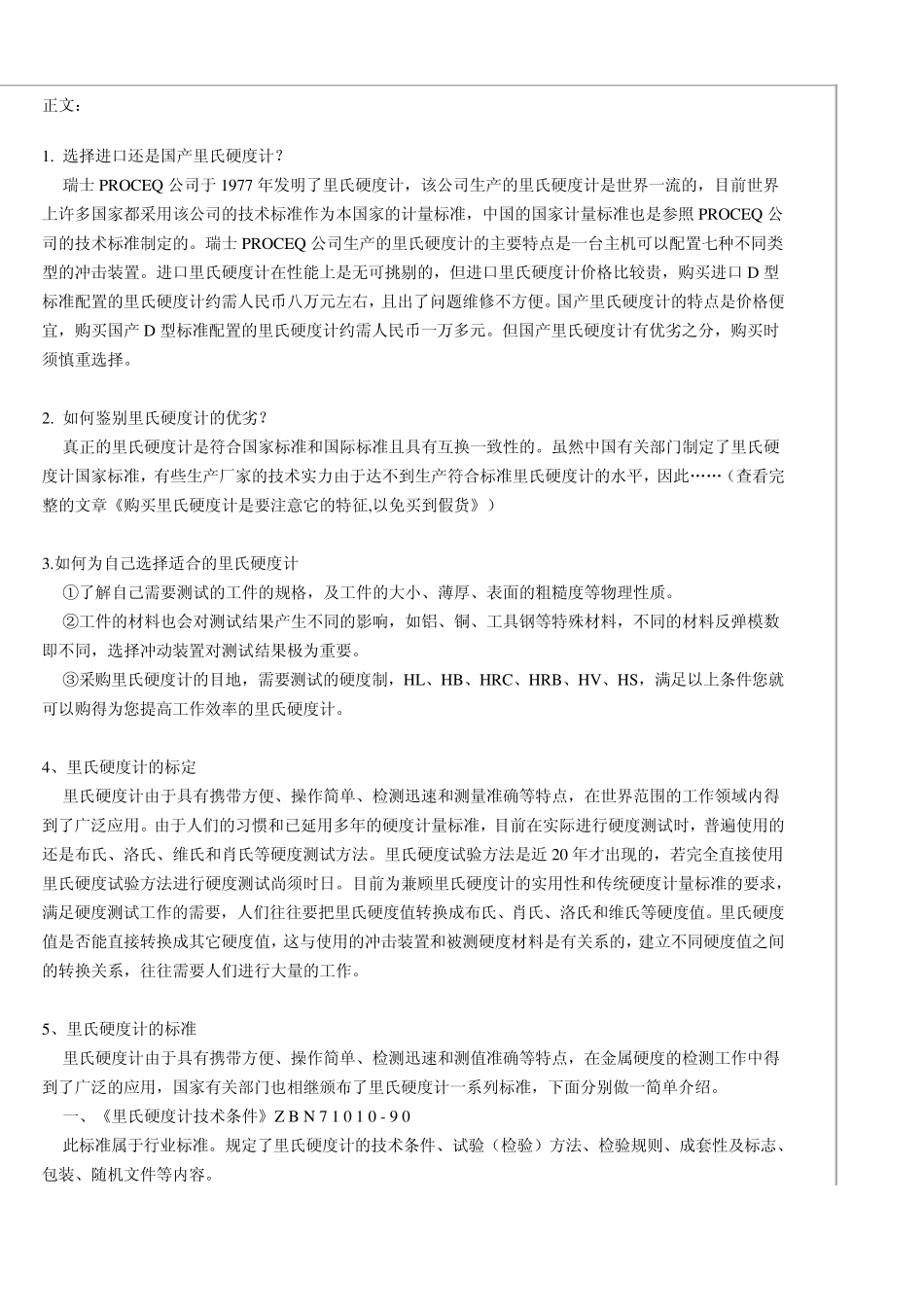

硬度计使用的基本知识 正文： 硬度换算公式： 1.肖氏硬度(HS)=勃式硬度(BHN)/10+12 2.肖式硬度(HS)=洛式硬度(HRC)+15 3.勃式硬度(BHN)= 洛克式硬度(HV) 4.洛式硬度(HRC)= 勃式硬度(BHN)/10-3 硬度测定范围： HS<100 HB<500 HRC<70 HV<1300 (80~88)HRA, (85~95)HRB, (20~70)HRC 硬度表示材料抵抗硬物体压入其表面的能力。它是金属材料的重要性能指标之一。一般硬度越高，耐磨性越好。常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。 1.布氏硬度(HB) 以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2)。 2.洛氏硬度(HR) 当HB>450 或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm 的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。根据试验材料硬度的不同，分三种不同的标度来表示： HRA：是采用60kg 载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。 HRB：是采用100kg 载荷和直径1.58mm 淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。 HRC：是采用150kg 载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。 3 维氏硬度(HV) 以120kg 以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度HV 值(kgf/mm2)。 选择合适里氏硬度计的方法 正文： 1. 选择进口还是国产里氏硬度计？ 瑞士 PROCEQ 公司于 1977 年发明了里氏硬度计，该公司生产的里氏硬度计是世界一流的，目前世界上许多国家都采用该公司的技术标准作为本国家的计量标准，中国的国家计量标准也是参照 PROCEQ 公司的技术标准制定的。瑞士 PROCEQ 公司生产的里氏硬度计的主要特点是一台主机可以配置七种不同类型的冲击装置。进口里氏硬度计在性能上是无可挑剔的，但进口里氏硬度计价格比较贵，购买进口 D 型标准配置的里氏硬度计约需人民币八万元左右，且出了问题维修不方便。国产里氏硬度计的特点是价格便宜，购买国产 D 型标准配置的里氏硬度计约需人民币一万多元。但国产里氏硬度计有优劣之分，购买时须慎重选择。 2. 如何鉴别里氏硬度计的优劣？ 真正的里氏硬度计是符合国家标准和国际标准且具有互换一致性的...
