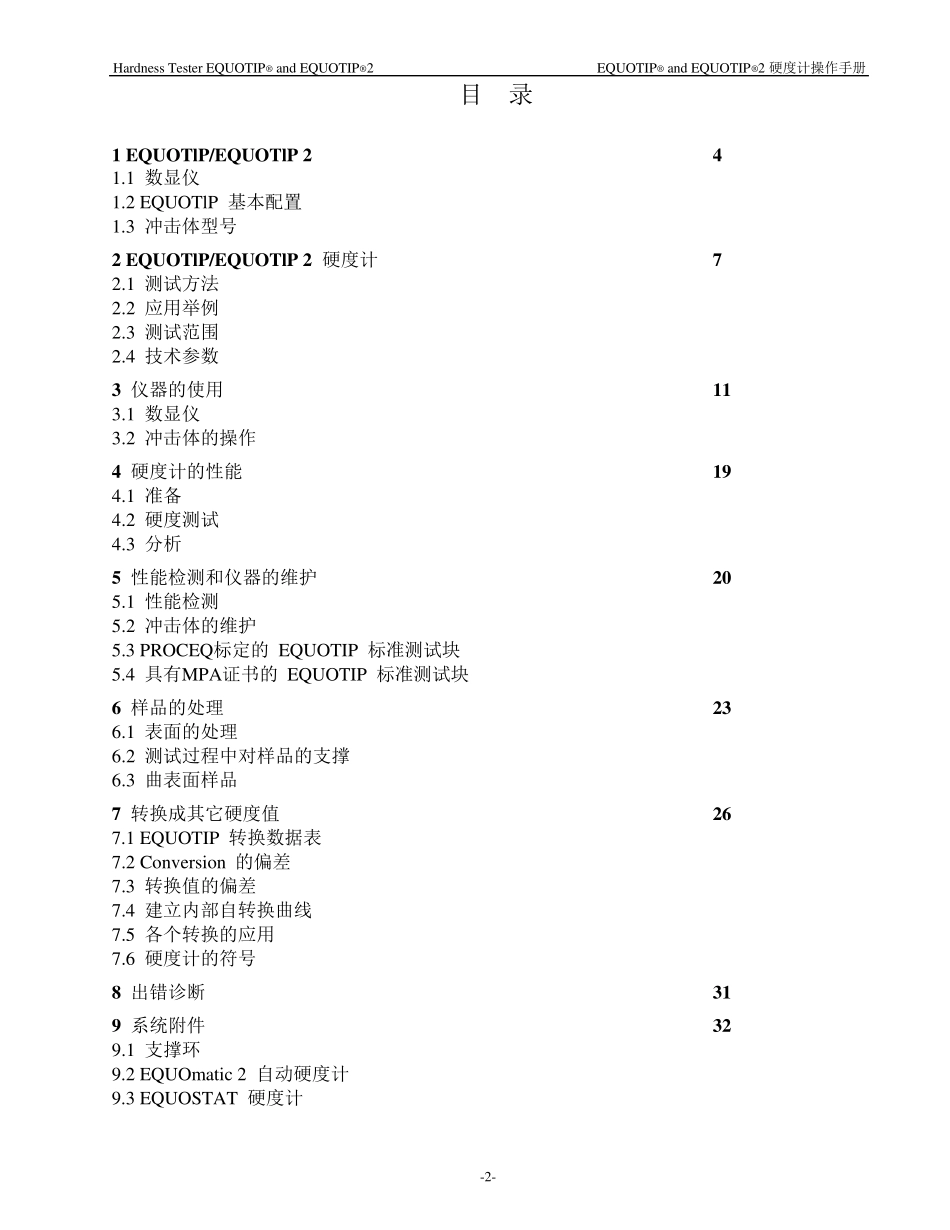

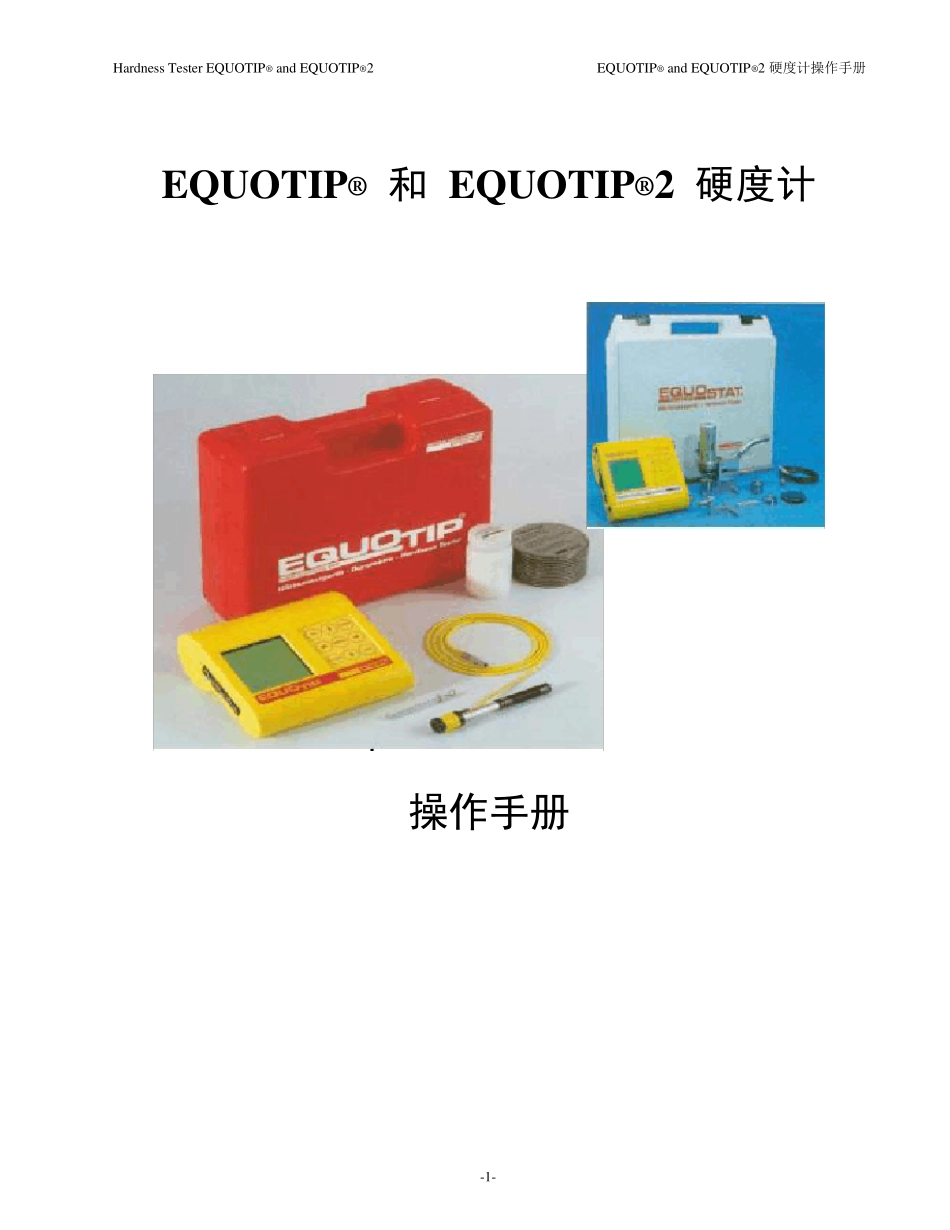

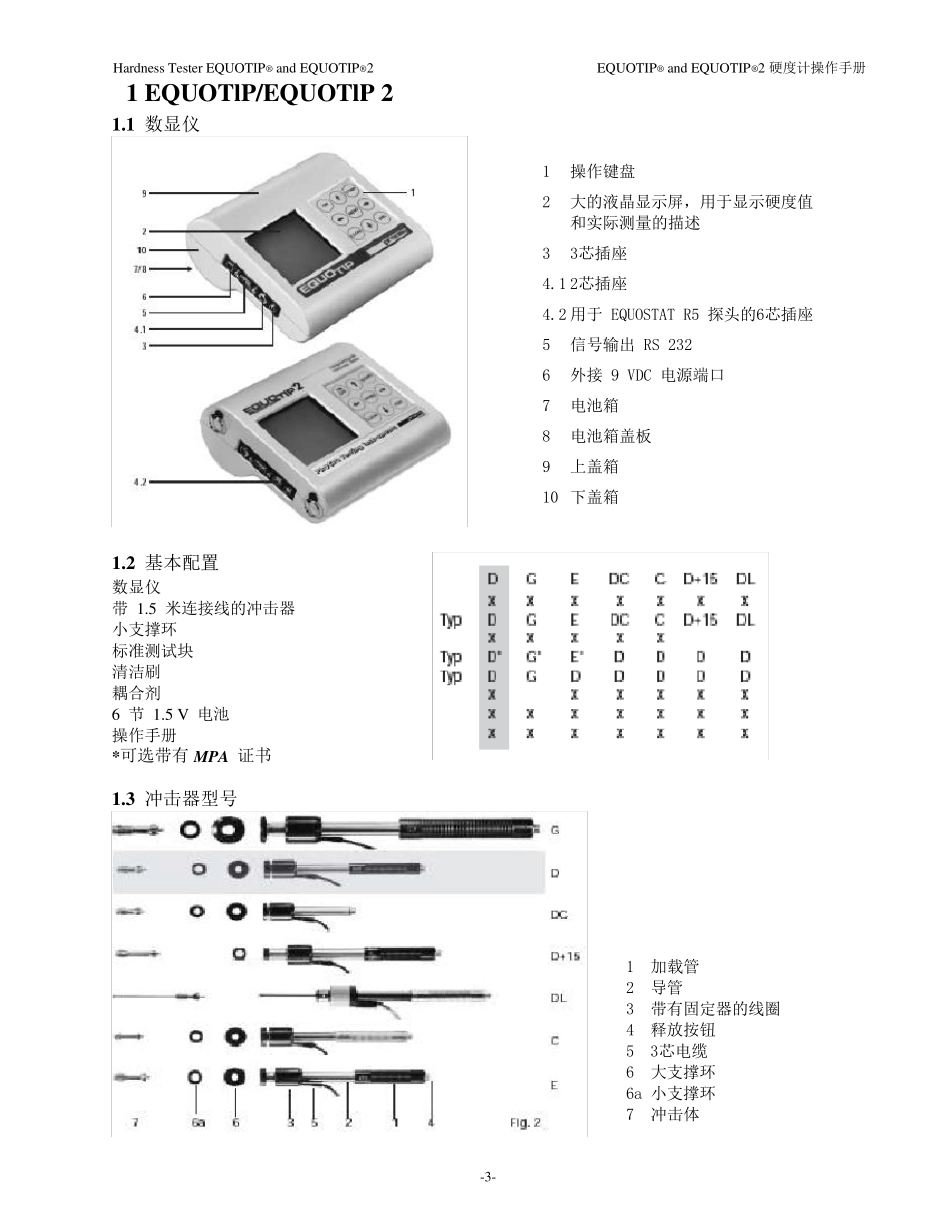

Hardness Tester EQUOTIP® and EQUOTIP® 2 EQUOTIP® and EQUOTIP® 2 硬度计操作手册 -1- EQUOTIP® 和 EQUOTIP®2 硬度计 操作手册 Hardness Tester EQUOTIP® and EQUOTIP® 2 EQUOTIP® and EQUOTIP® 2 硬度计操作手册 -2- 目 录 1 EQUOTlP/EQUOTlP 2 4 1.1 数显仪 1.2 EQUOTlP 基本配置 1.3 冲击体型号 2 EQUOTlP/EQUOTlP 2 硬度计 7 2.1 测试方法 2.2 应用举例 2.3 测试范围 2.4 技术参数 3 仪器的使用 11 3.1 数显仪 3.2 冲击体的操作 4 硬度计的性能 19 4.1 准备 4.2 硬度测试 4.3 分析 5 性能检测和仪器的维护 20 5.1 性能检测 5.2 冲击体的维护 5.3 PROCEQ标定的 EQUOTIP 标准测试块 5.4 具有MPA证书的 EQUOTIP 标准测试块 6 样品的处理 23 6.1 表面的处理 6.2 测试过程中对样品的支撑 6.3 曲表面样品 7 转换成其它硬度值 26 7.1 EQUOTIP 转换数据表 7.2 Conversion 的偏差 7.3 转换值的偏差 7.4 建立内部自转换曲线 7.5 各个转换的应用 7.6 硬度计的符号 8 出错诊断 31 9 系统附件 32 9.1 支撑环 9.2 EQUOmatic 2 自动硬度计 9.3 EQUOSTAT 硬度计 Hardness Tester EQUOTIP® and EQUOTIP® 2 EQUOTIP® and EQUOTIP® 2 硬度计操作手册 -3- 1 EQUOTlP/EQUOTlP 2 1.1 数显仪 1.2 基本配置 数显仪 带 1.5 米连接线的冲击器 小支撑环 标准测试块 清洁刷 耦合剂 6 节 1.5 V 电池 操作手册 *可选带有 MPA 证书 1.3 冲击器型号 1 操作键盘 2 大的液晶显示屏，用于显示硬度值和实际测量的描述 3 3芯插座 4.1 2芯插座 4.2 用于 EQUOSTAT R5 探头的6芯插座 5 信号输出 RS 232 6 外接 9 VDC 电源端口 7 电池箱 8 电池箱盖板 9 上盖箱 10 下盖箱 1 加载管 2 导管 3 带有固定器的线圈 4 释放按钮 5 3芯电缆 6 大支撑环 6a 小支撑环 7 冲击体 Hardness Tester EQUOTIP® and EQUOTIP® 2 EQUOTIP® and EQUOTIP® 2 硬度计操作手册 -4- 各种冲击器特征 D型 通用标准型 能做大部分硬度检测 DC型 冲击器非常短 其它特性与D型相似 应用：用于受限制的区域，如孔，圆柱体，或安装好的机器的内部检测 D+15型 前端较细长 应用：齿槽和凹表面的硬度检测 DL型 前端非常细长 应用：用于检测非常受限的区...
