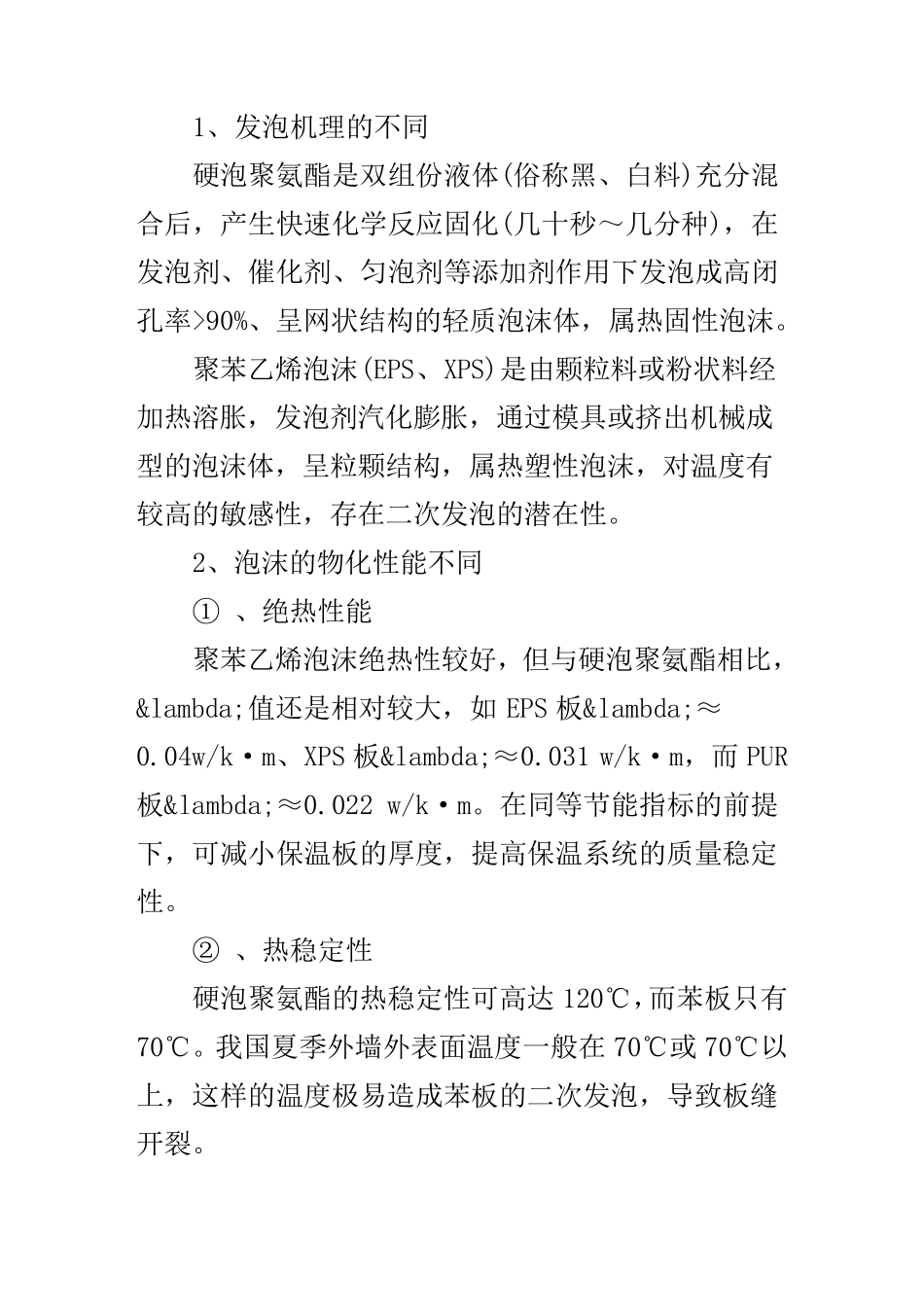

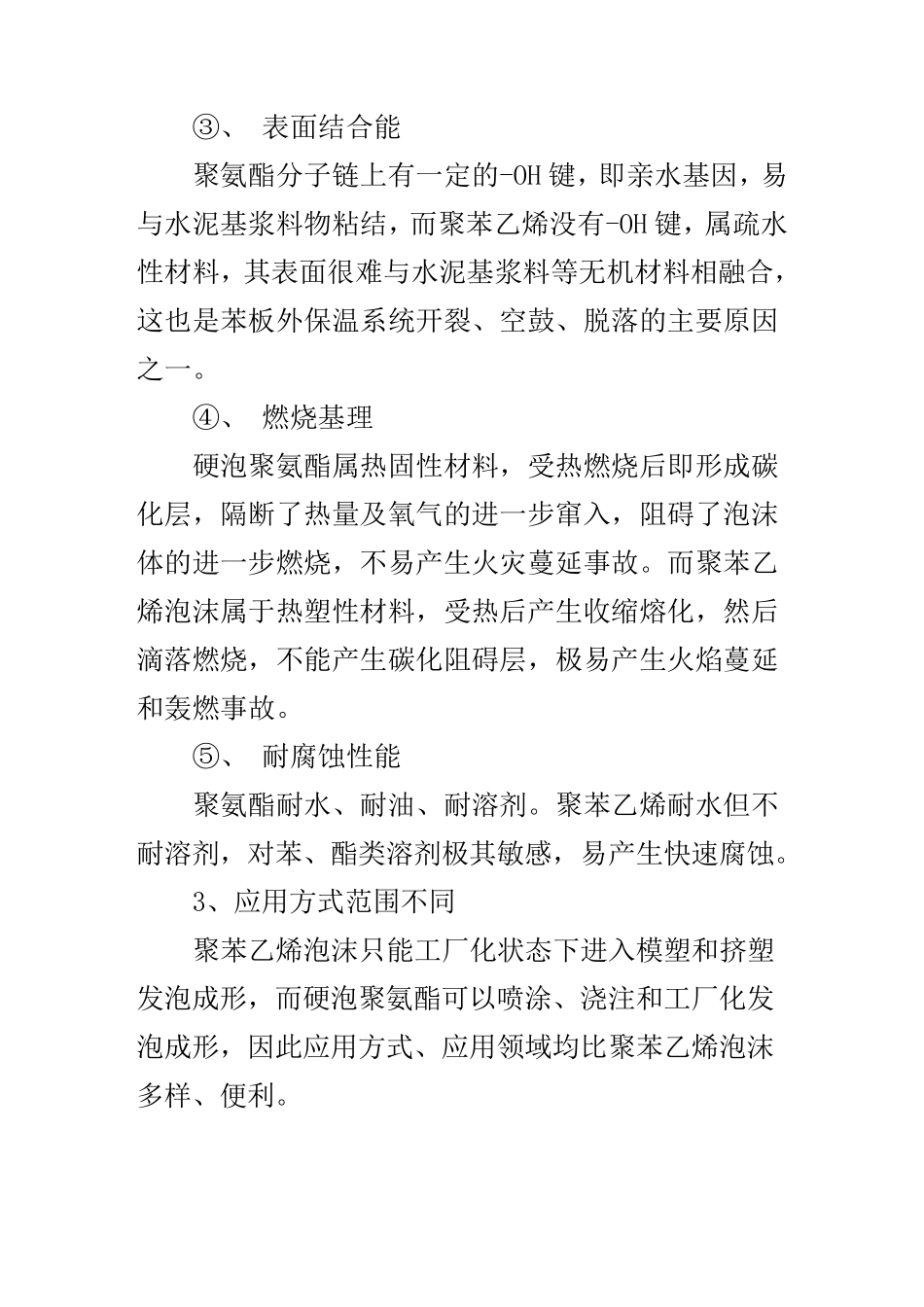

1、发泡机理的不同 硬泡聚氨酯是双组份液体(俗称黑、白料)充分混合后，产生快速化学反应固化(几十秒～几分种)，在发泡剂、催化剂、匀泡剂等添加剂作用下发泡成高闭孔率>90%、呈网状结构的轻质泡沫体，属热固性泡沫。 聚苯乙烯泡沫(EPS、XPS)是由颗粒料或粉状料经加热溶胀，发泡剂汽化膨胀，通过模具或挤出机械成型的泡沫体，呈粒颗结构，属热塑性泡沫，对温度有较高的敏感性，存在二次发泡的潜在性。 2、泡沫的物化性能不同 ① 、绝热性能 聚苯乙烯泡沫绝热性较好，但与硬泡聚氨酯相比，λ值还是相对较大，如EPS 板λ≈0.04w/k·m、XPS 板λ≈0.031 w/k·m，而 PUR板λ≈0.022 w/k·m。在同等节能指标的前提下，可减小保温板的厚度，提高保温系统的质量稳定性。 ② 、热稳定性 硬泡聚氨酯的热稳定性可高达120℃，而苯板只有70℃。我国夏季外墙外表面温度一般在70℃或70℃以上，这样的温度极易造成苯板的二次发泡，导致板缝开裂 。 ③、 表面结合能 聚氨酯分子链上有一定的-OH 键，即亲水基因，易与水泥基浆料物粘结，而聚苯乙烯没有-OH 键，属疏水性材料，其表面很难与水泥基浆料等无机材料相融合，这也是苯板外保温系统开裂、空鼓、脱落的主要原因之一。 ④、 燃烧基理 硬泡聚氨酯属热固性材料，受热燃烧后即形成碳化层，隔断了热量及氧气的进一步窜入，阻碍了泡沫体的进一步燃烧，不易产生火灾蔓延事故。而聚苯乙烯泡沫属于热塑性材料，受热后产生收缩熔化，然后滴落燃烧，不能产生碳化阻碍层，极易产生火焰蔓延和轰燃事故。 ⑤、 耐腐蚀性能 聚氨酯耐水、耐油、耐溶剂。聚苯乙烯耐水但不耐溶剂，对苯、酯类溶剂极其敏感，易产生快速腐蚀。 3、应用方式范围不同 聚苯乙烯泡沫只能工厂化状态下进入模塑和挤塑发泡成形，而硬泡聚氨酯可以喷涂、浇注和工厂化发泡成形，因此应用方式、应用领域均比聚苯乙烯泡沫多 样 、便 利 。 hty885jk 广州陶粒 www.129258.com
