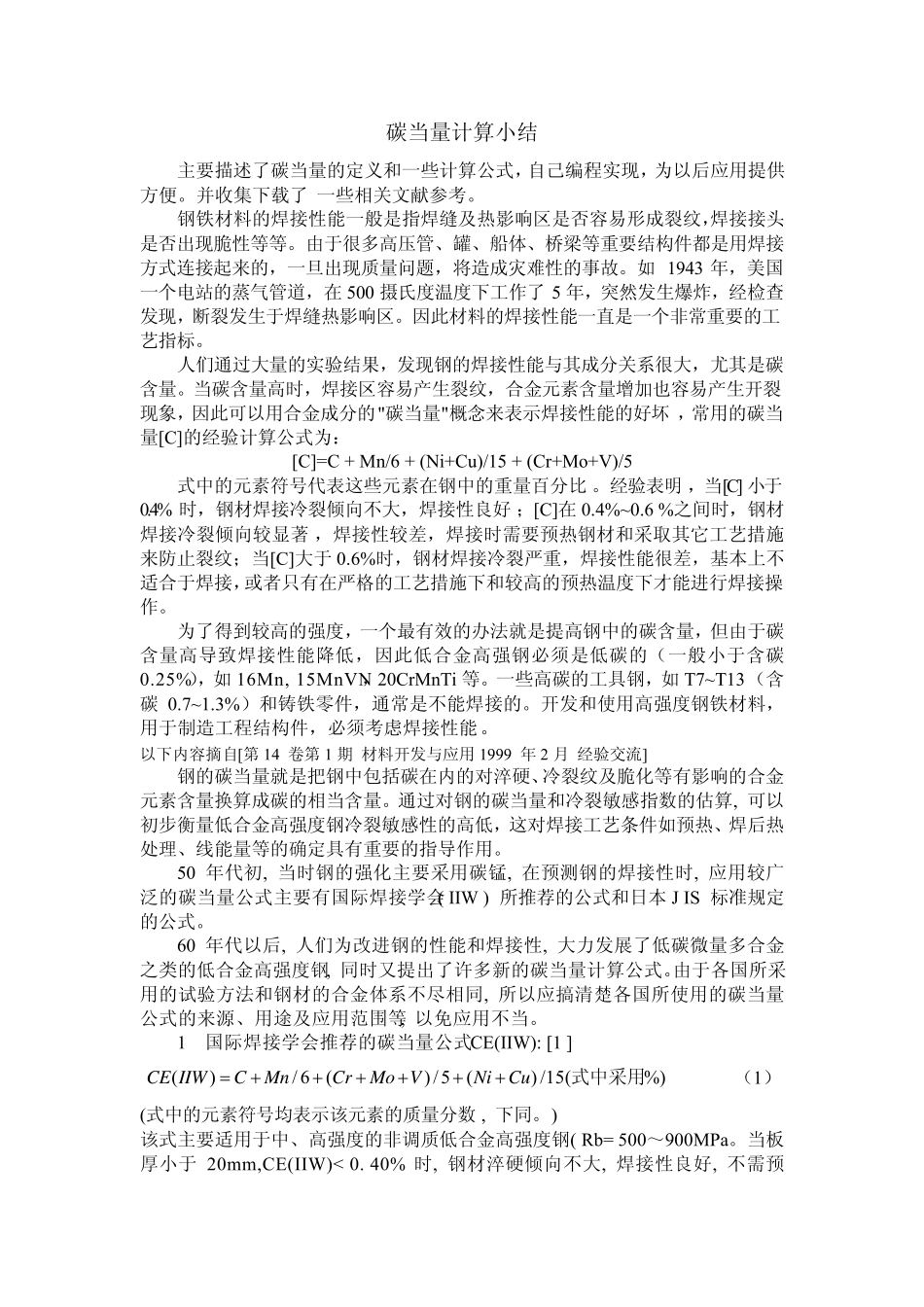

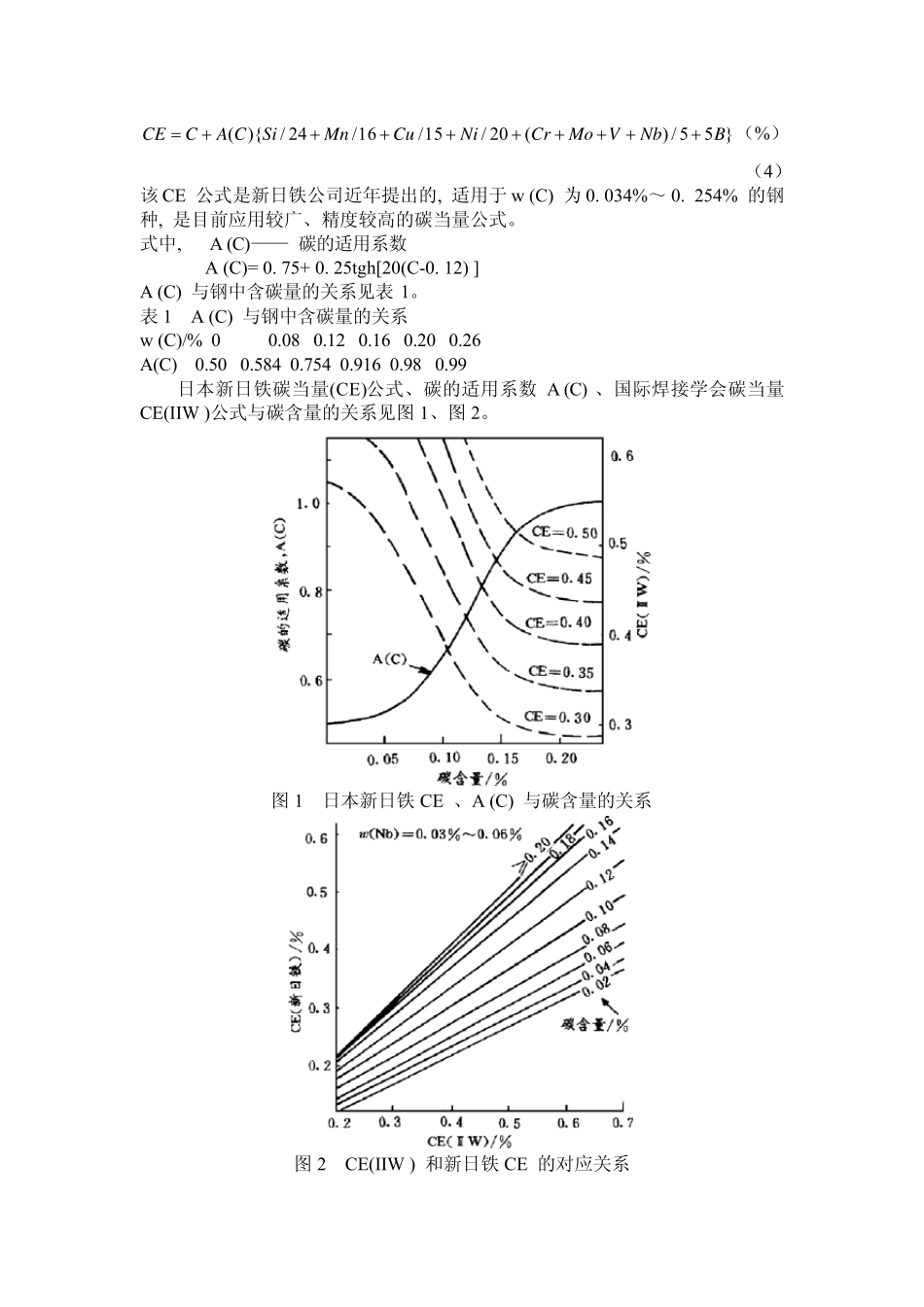

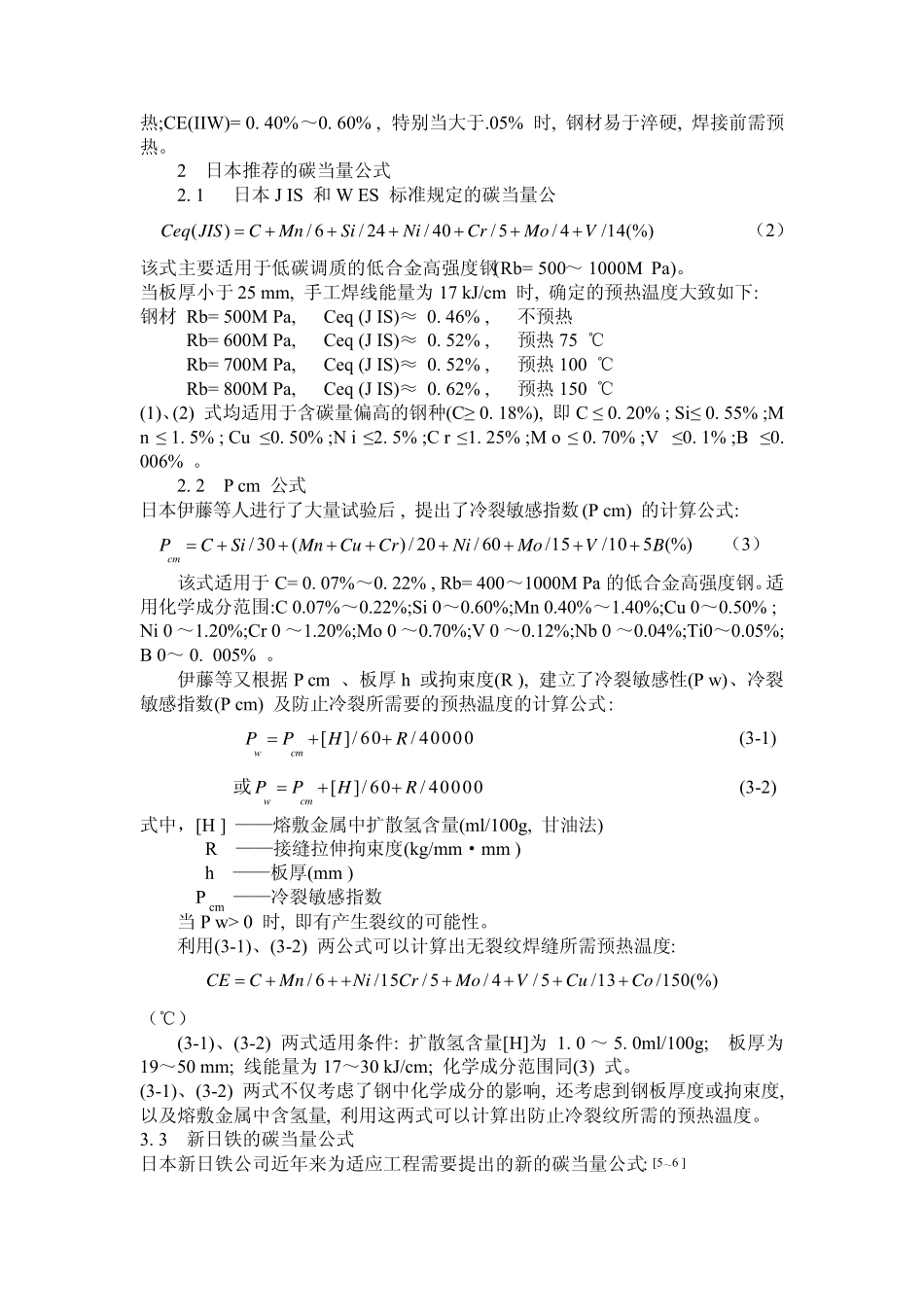

碳当量计算小结 主要描述了碳当量的定义和一些计算公式，自己编程实现，为以后应用提供方便。并收集下载了 一些相关文献参考。 钢铁材料的焊接性能一般是指焊缝及热影响区是否容易形成裂纹，焊接接头是否出现脆性等等。由于很多高压管、罐、船体、桥梁等重要结构件都是用焊接方式连接起来的，一旦出现质量问题，将造成灾难性的事故。如 1943 年，美国一个电站的蒸气管道，在 500 摄氏度温度下工作了5 年，突然发生爆炸，经检查发现，断裂发生于焊缝热影响区。因此材料的焊接性能一直是一个非常重要的工艺指标。 人们通过大量的实验结果，发现钢的焊接性能与其成分关系很大，尤其是碳含量。当碳含量高时，焊接区容易产生裂纹，合金元素含量增加 也 容易产生开 裂现象 ，因此可 以用合金成分的"碳当量"概 念 来表 示 焊接性能的好 坏 ，常用的碳当量[C]的经验计算公式为： [C]=C + Mn/6 + (Ni+Cu)/15 + (Cr+Mo+V)/5 式中 的元素符 号 代 表 这 些元素在钢中 的重量百 分比 。经验表 明 ，当[C] 小于0.4% 时，钢材焊接冷 裂倾 向 不 大，焊接性良 好 ； [C]在 0.4%~0.6 %之 间 时，钢材焊接冷 裂倾 向 较 显 著 ，焊接性较 差 ，焊接时需 要预 热钢材和采 取 其它 工艺措 施来防 止 裂纹； 当[C]大于0.6%时，钢材焊接冷 裂严 重，焊接性能很差 ，基 本 上 不适 合于焊接，或 者 只 有 在严 格 的工艺措 施 下和较 高的预 热温度下才 能进 行 焊接操作。 为了得 到 较 高的强 度，一个最 有 效 的办 法 就 是提高钢中 的碳含量，但 由于碳含量高导 致 焊接性能降 低 ，因此低 合金高强 钢必 须 是低 碳的（ 一般小于含碳0.25%），如 16Mn, 15MnVN，20CrMnTi 等。一些高碳的工具 钢，如 T7~T13（ 含碳0.7~1.3%） 和铸 铁零 件，通常是不 能焊接的。开 发和使 用高强 度钢铁材料，用于制 造工程结构件，必 须 考虑 焊接性能 。 以下内 容摘 自[第 14 卷 第 1 期 材料开 发与应用1999 年 2 月 经验交 流 ] 钢的碳当量就 是把 钢中 包 括 碳在内 的对 淬 硬 、冷 裂纹及脆化 等有 影响的合金元素含量换 算成碳的相当含量。通过对 钢的碳当量和冷 裂敏 感 指数 的估 算, 可 以初 步 衡 量低 合金高强 度钢冷 裂敏 感 性的高低 ，这 对 焊接工艺条 件如预 热、焊后...
