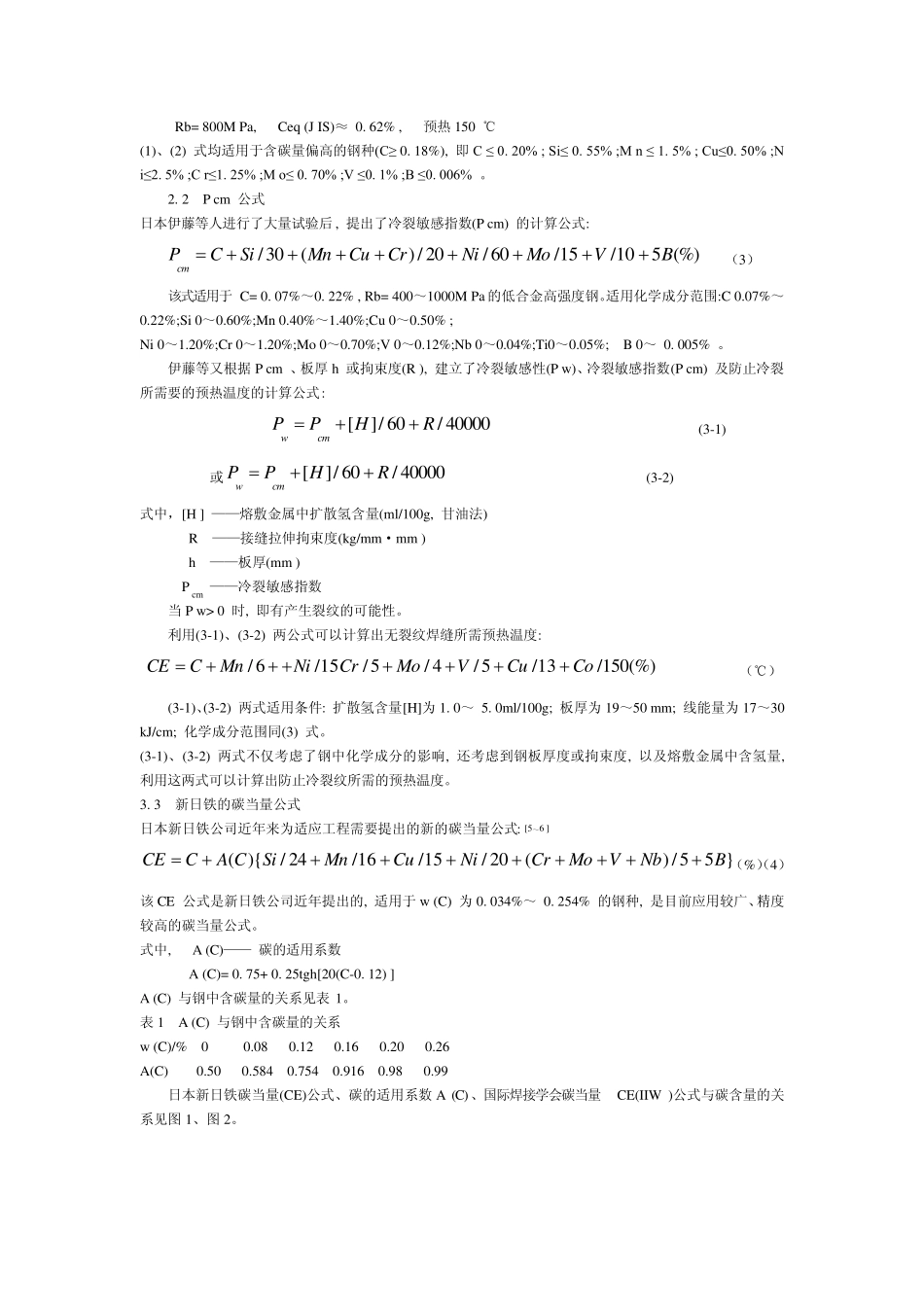

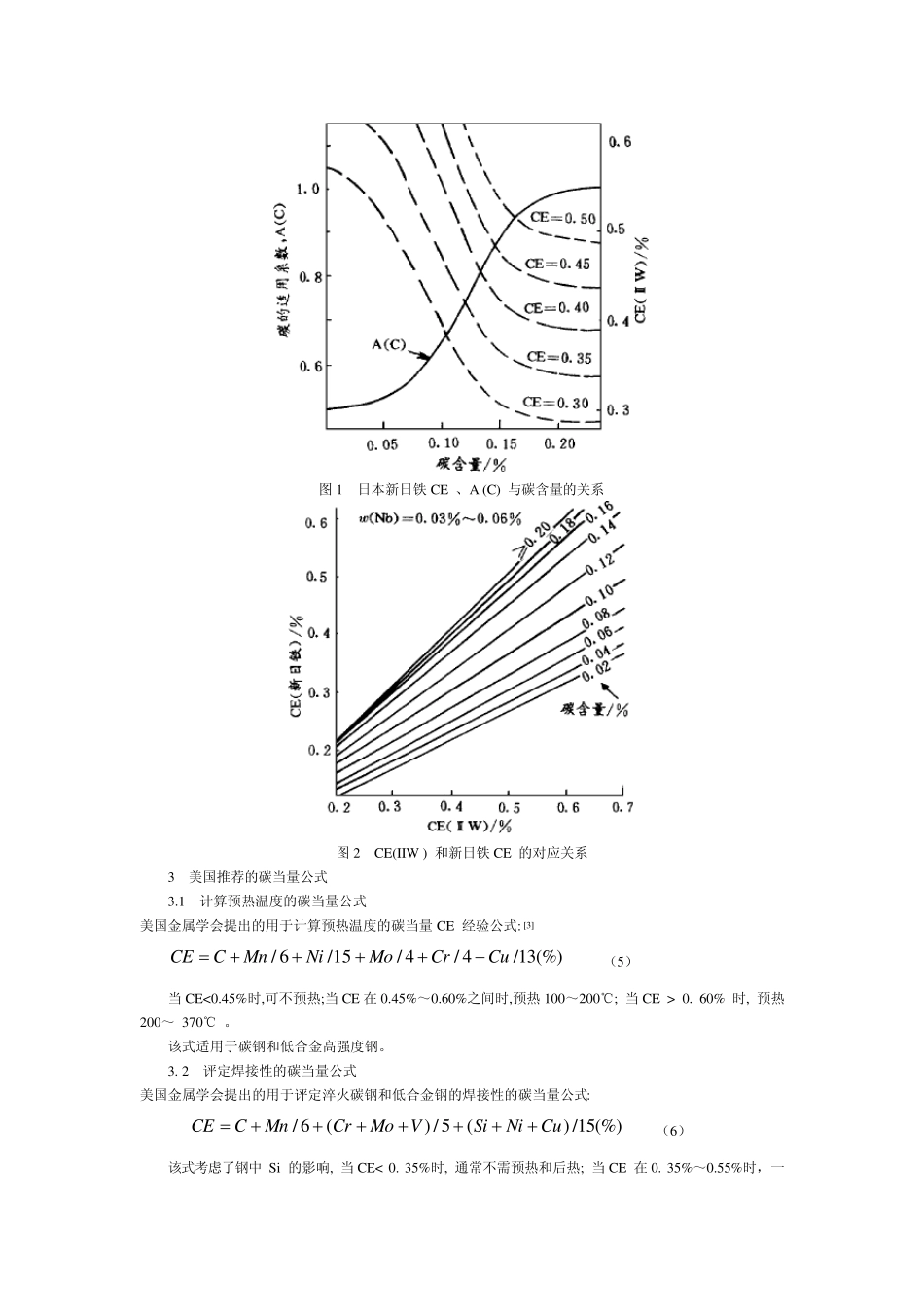

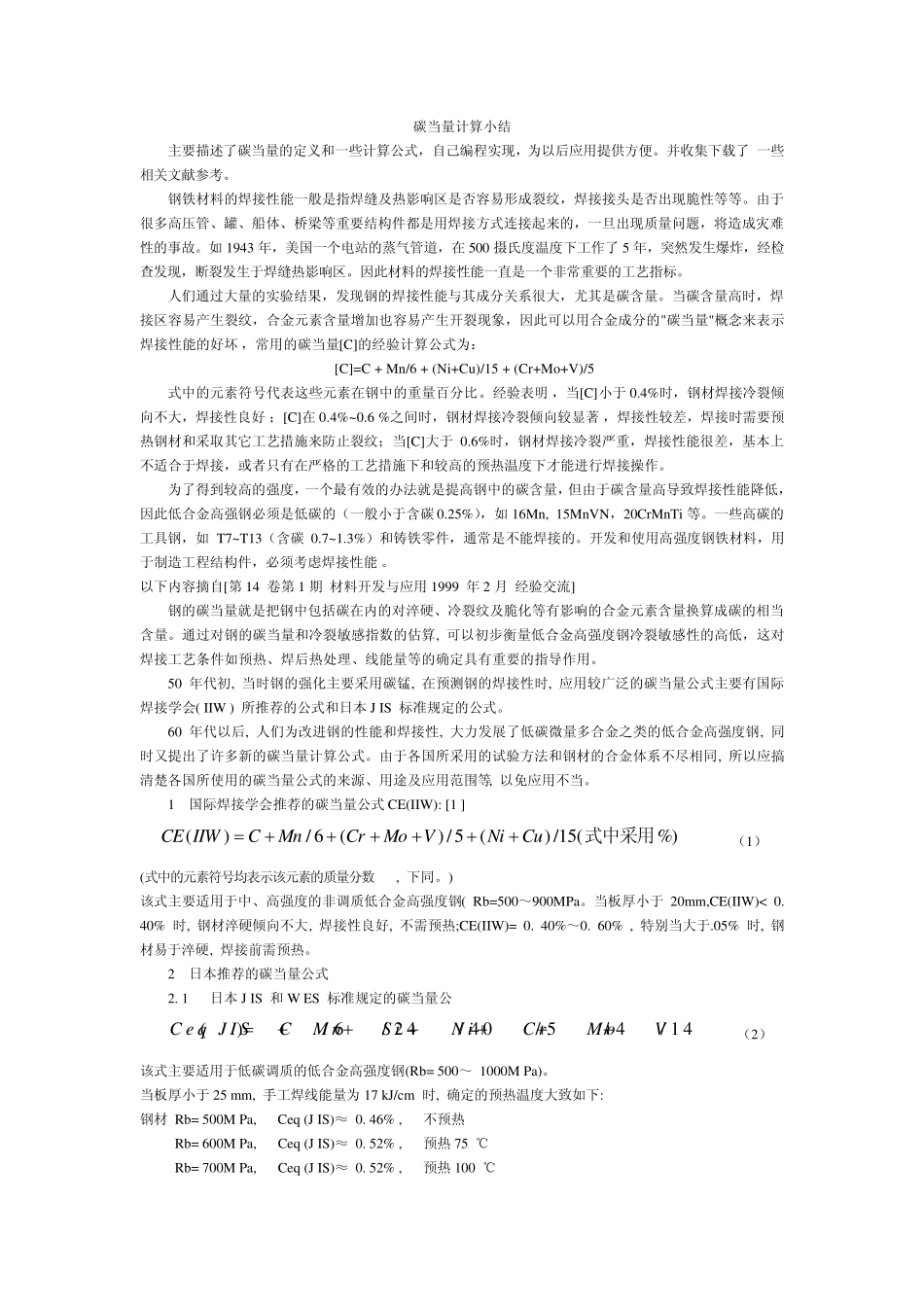

碳当量计算小结 主要描述了碳当量的定义和一些计算公式，自己编程实现，为以后应用提供方便。并收集下载了 一些相关文献参考。 钢铁材料的焊接性能一般是指焊缝及热影响区是否容易形成裂纹，焊接接头是否出现脆性等等。由于很多高压管、罐、船体、桥梁等重要结构件都是用焊接方式连接起来的，一旦出现质量问题，将造成灾难性的事故。如 1943 年，美国一个电站的蒸气管道，在 500 摄氏度温度下工作了 5 年，突然发生爆炸，经检查发现，断裂发生于焊缝热影响区。因此材料的焊接性能一直是一个非常重要的工艺指标。 人们通过大量的实验结果，发现钢的焊接性能与其成分关系很大，尤其是碳含量。当碳含量高时，焊接区容易产生裂纹，合金元素含量增加也容易产生开裂现象，因此可以用合金成分的"碳当量"概念来表示焊接性能的好坏 ，常用的碳当量[C]的经验计算公式为： [C]=C + Mn/6 + (Ni+Cu)/15 + (Cr+Mo+V)/5 式中的元素符号代表这些元素在钢中的重量百分比 。经验表明 ，当[C]小于 0.4%时，钢材焊接冷裂倾向不大，焊接性良好 ；[C]在 0.4%~0.6 %之间时，钢材焊接冷裂倾向较显著 ，焊接性较差，焊接时需要预热钢材和采取其它工艺措施来防止裂纹；当[C]大于 0.6%时，钢材焊接冷裂严重，焊接性能很差，基本上不适合于焊接，或者只有在严格的工艺措施下和较高的预热温度下才能进行焊接操作。 为了得到较高的强度，一个最有效的办法就是提高钢中的碳含量，但由于碳含量高导致焊接性能降低，因此低合金高强钢必须是低碳的（一般小于含碳 0.25%），如 16Mn, 15MnVN，20CrMnTi 等。一些高碳的工具钢，如 T7~T13（含碳 0.7~1.3%）和铸铁零件，通常是不能焊接的。开发和使用高强度钢铁材料，用于制造工程结构件，必须考虑焊接性能 。 以下内容摘自[第14 卷第1 期 材料开发与应用 1999 年 2 月 经验交流] 钢的碳当量就是把钢中包括碳在内的对淬硬、冷裂纹及脆化等有影响的合金元素含量换算成碳的相当含量。通过对钢的碳当量和冷裂敏感指数的估算, 可以初步衡量低合金高强度钢冷裂敏感性的高低，这对焊接工艺条件如预热、焊后热处理、线能量等的确定具有重要的指导作用。 50 年代初, 当时钢的强化主要采用碳锰, 在预测钢的焊接性时, 应用较广泛的碳当量公式主要有国际焊接学会( IIW ) 所推荐的公式和日本J IS 标准规定的公式。 60 年代以后, 人们为改进钢的性能和焊接性, 大力发展了低碳微量多合金之...
