磁条读写器使用说明书

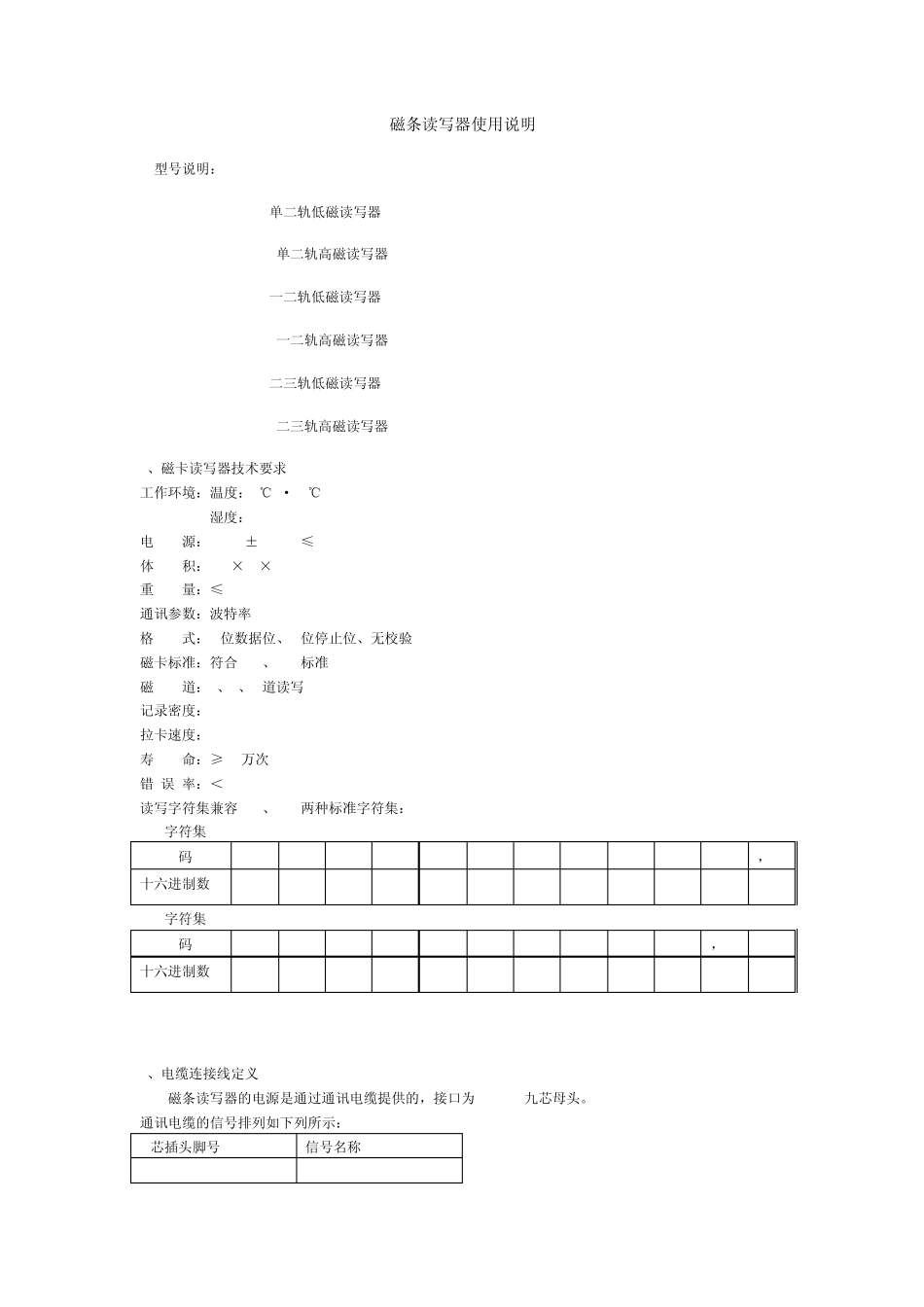

磁条读写器使用说明 1.型号说明： 1000单二轨低磁读写器 1000H单二轨高磁读写器 2000一二轨低磁读写器 2000H一二轨高磁读写器 3000二三轨低磁读写器 3000H二三轨高磁读写器 2、磁卡读写器技术要求 工作环境：温度：0℃-·40℃ 湿度：20%-90%RH 电 源：DC+5V±0.5V ≤300MA 体 积：215×70×65mm 重 量：≤1.4KG 通讯参数：波特率 9600BPS 格 式：8位数据位、1位停止位、无校验 磁卡标准：符合 ISO、IBM标准 磁 道：1、2、3道读写 记录密度：75BPI/210BPI 拉卡速度：10cm/s-180cm/s 寿 命：≥50万次 错 误 率：＜1/1000 读写字符集兼容 ISO、IBM两种标准字符集： ISO字符集 Ascii码 1 2 3 4 5 6 7 8 9 0 = ， 十六进制数 01 02 03 04 05 06 07 08 09 00 0E 0D IBM字符集 Ascii码 1 2 3 4 5 6 7 8 9 0 ， = 十六进制数 01 02 03 04 05 06 07 08 09 00 0E 0D 3、电缆连接线定义 磁条读写器的电源是通过通讯电缆提供的，接口为 RS-232九芯母头。 通讯电缆的信号排列如下列所示： 9芯插头脚号 信号名称 1 +5V 2 TXD数据发送 3 RXD数据接收 5 逻辑地 4、自检功能： 磁条读写器在每次上电开机或收到复位命令后都进行自检，自检开始时红绿黄指示灯都亮，自检结束后指示灯灭。自检完毕后，SBH－6型磁条读写器进入正常工作状态。 4．1．1 磁条读写器能与目前市场上的各种类终端配套。 操作要求 4．1．2 读操作： 磁条读写器接到读命令后，绿色指示灯亮，此时操作员便可以进行读操作，指示灯灭表示读操作成功，如果红色指示灯亮则表示读操作失败，可再次发读命令进行读操作。可以自动识别磁条信息ISO、IBM标准。 4．1．3 写操作： 磁条读写器收到写命令和正确的写数据后，绿色指示灯闪烁，此时操作员便可以拉卡进行写操作，指示灯灭表示写操作成功，如果红色指示灯亮则表示写操作失败，可再发命令进行写操作。 4．1．4 串行命令集： 以进入磁条读写器的信息为下行数据。 以磁条读写器送出的信息为上行数据。 字符集为0-9及‘，= 4．2 磁条读写器读写控制 磁卡可支持以下6种标准格式： 起始符 终止符 格式 1: BA „„„„ F 格式 2: B „„„„ C 格式 3: B „„„„ F 格式 4: BA „„„„C 格式 5: D „„„„ F 格式 6: D „„„„ C 5、磁条读写器控制命令集 磁条读写器开机或软复位缺省状态...
