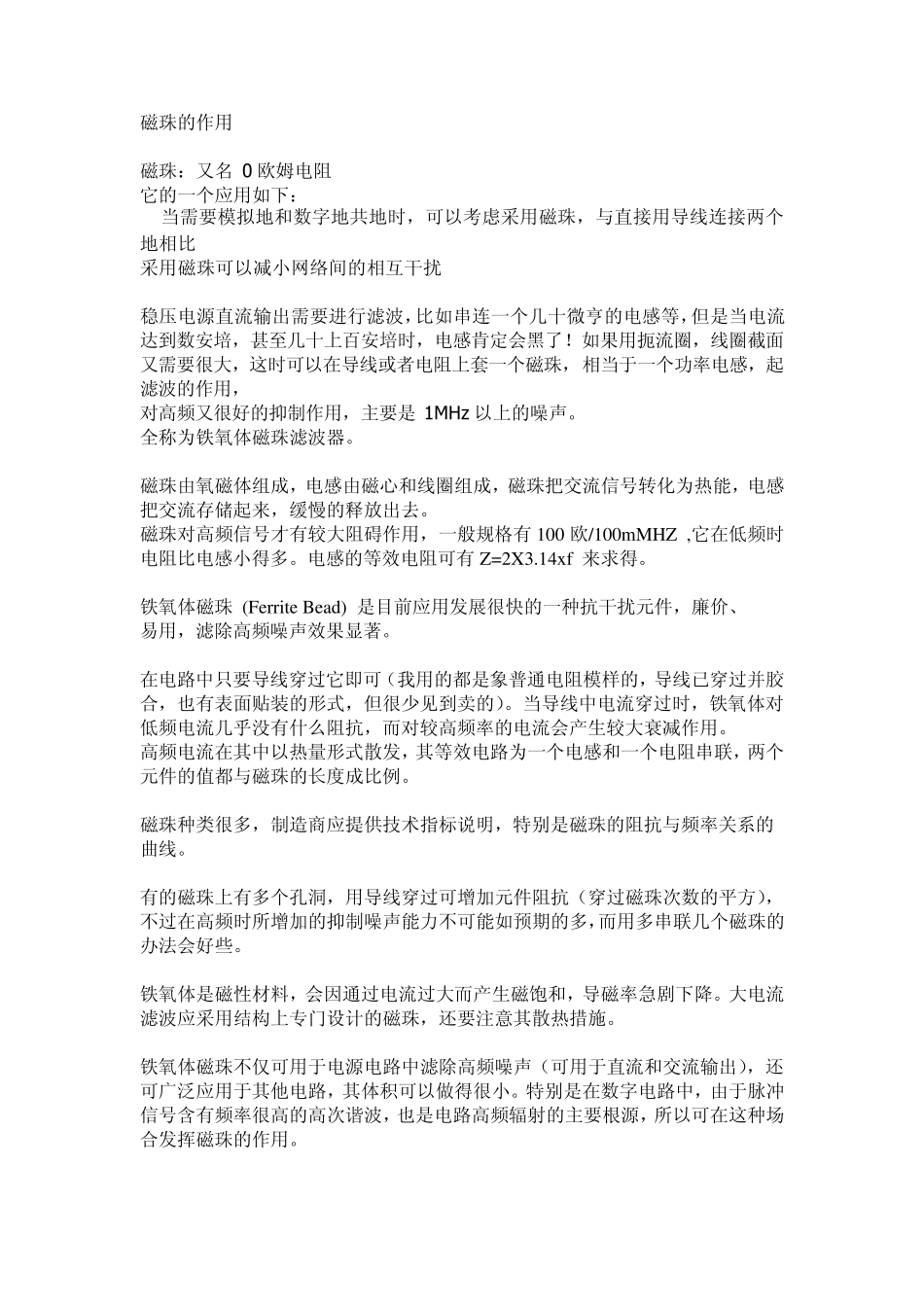

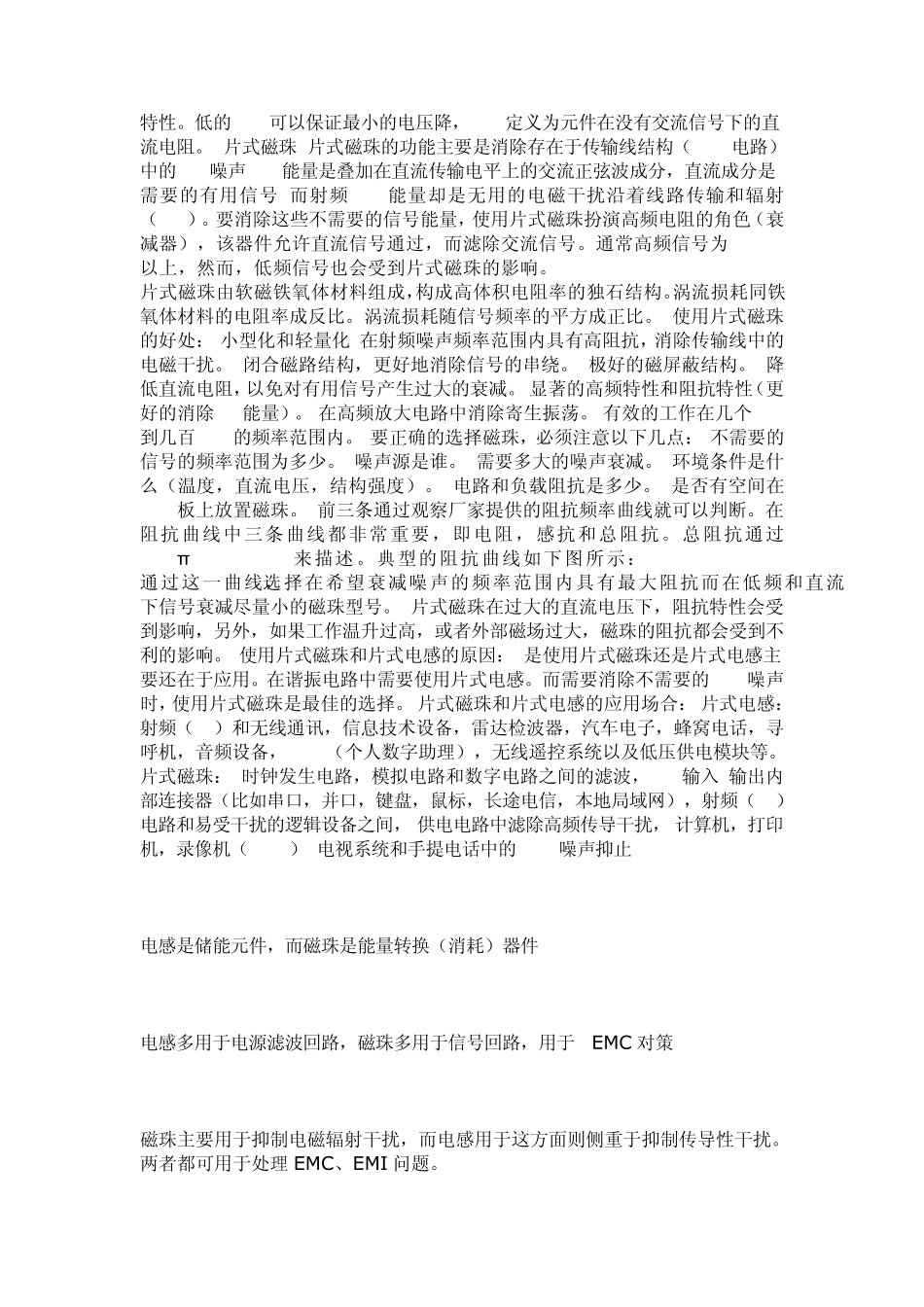

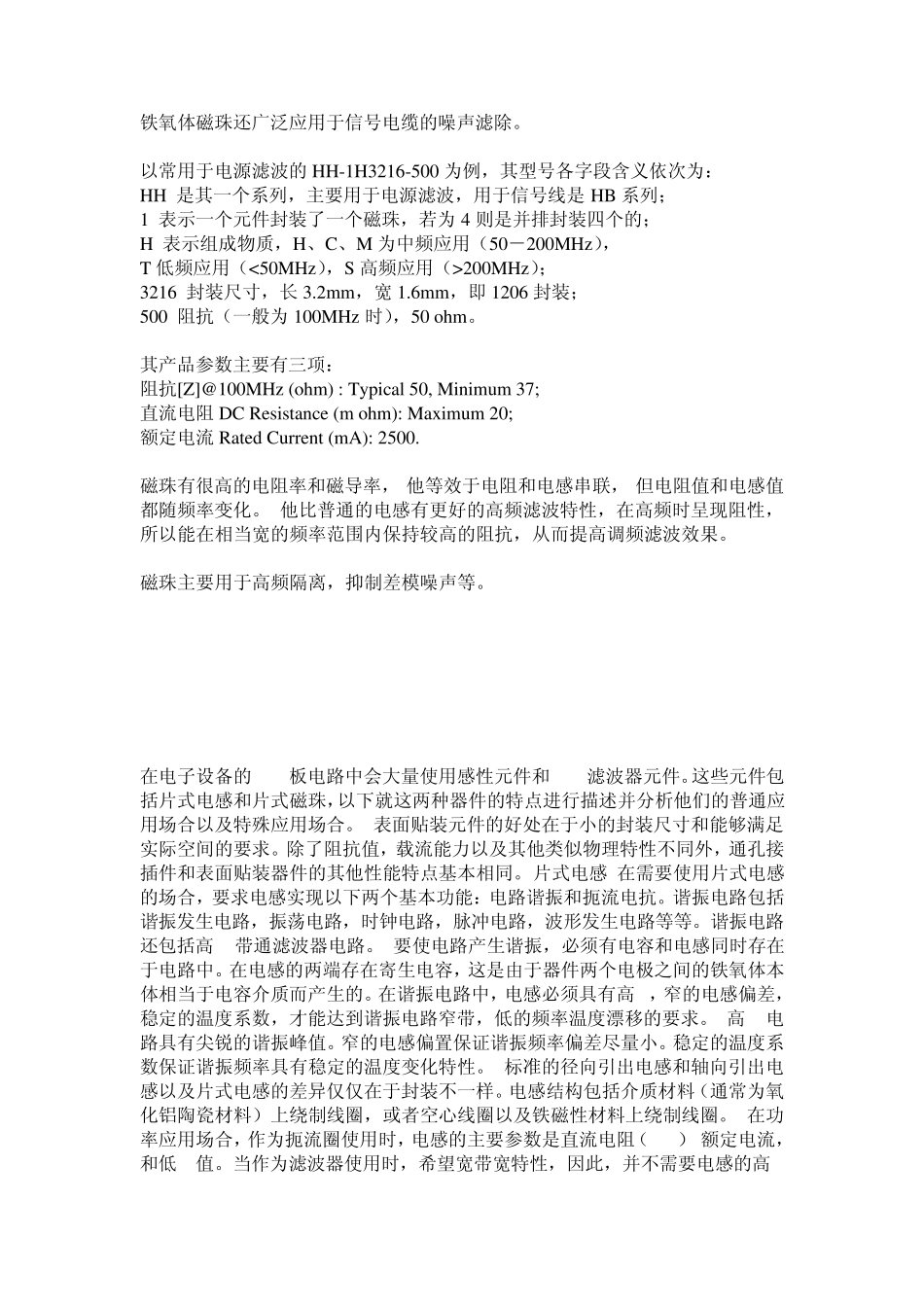

磁珠的作用 磁珠:又名 0 欧姆电阻 它的一个应用如下: 当需要模拟地和数字地共地时,可以考虑采用磁珠,与直接用导线连接两个地相比 采用磁珠可以减小网络间的相互干扰 稳压电源直流输出需要进行滤波,比如串连一个几十微亨的电感等,但是当电流达到数安培,甚至几十上百安培时,电感肯定会黑了!如果用扼流圈,线圈截面又需要很大,这时可以在导线或者电阻上套一个磁珠,相当于一个功率电感,起滤波的作用, 对高频又很好的抑制作用,主要是 1MHz以上的噪声。 全称为铁氧体磁珠滤波器。 磁珠由氧磁体组成,电感由磁心和线圈组成,磁珠把交流信号转化为热能,电感把交流存储起来,缓慢的释放出去。 磁珠对高频信号才有较大阻碍作用,一般规格有100 欧/100mMHZ ,它在低频时电阻比电感小得多。电感的等效电阻可有Z=2X3.14x f 来求得。 铁氧体磁珠 (Ferrite Bead) 是目前应用发展很快的一种抗干扰元件,廉价、 易用,滤除高频噪声效果显著。 在电路中只要导线穿过它即可(我用的都是象普通电阻模样的,导线已穿过并胶合,也有表面贴装的形式,但很少见到卖的)。当导线中电流穿过时,铁氧体对低频电流几乎没有什么阻抗,而对较高频率的电流会产生较大衰减作用。 高频电流在其中以热量形式散发,其等效电路为一个电感和一个电阻串联,两个元件的值都与磁珠的长度成比例。 磁珠种类很多,制造商应提供技术指标说明,特别是磁珠的阻抗与频率关系的 曲线。 有的磁珠上有多个孔洞,用导线穿过可增加元件阻抗(穿过磁珠次数的平方),不过在高频时所增加的抑制噪声能力不可能如预期的多,而用多串联几个磁珠的办法会好些。 铁氧体是磁性材料,会因通过电流过大而产生磁饱和,导磁率急剧下降。大电流滤波应采用结构上专门设计的磁珠,还要注意其散热措施。 铁氧体磁珠不仅可用于电源电路中滤除高频噪声(可用于直流和交流输出),还可广泛应用于其他电路,其体积可以做得很小。特别是在数字电路中,由于脉冲信号含有频率很高的高次谐波,也是电路高频辐射的主要根源,所以可在这种场合发挥磁珠的作用。 铁氧体磁珠还广泛应用于信号电缆的噪声滤除。 以常用于电源滤波的HH-1H3216-500 为例,其型号各字段含义依次为: HH 是其一个系列,主要用于电源滤波,用于信号线是HB 系列; 1 表示一个元件封装了一个磁珠,若为4 则是并排封装四个的; H 表示组成物质,H、C、M 为中频应用(50-200MHz), T 低频应用(<50MH...
