磁芯的种类及应用

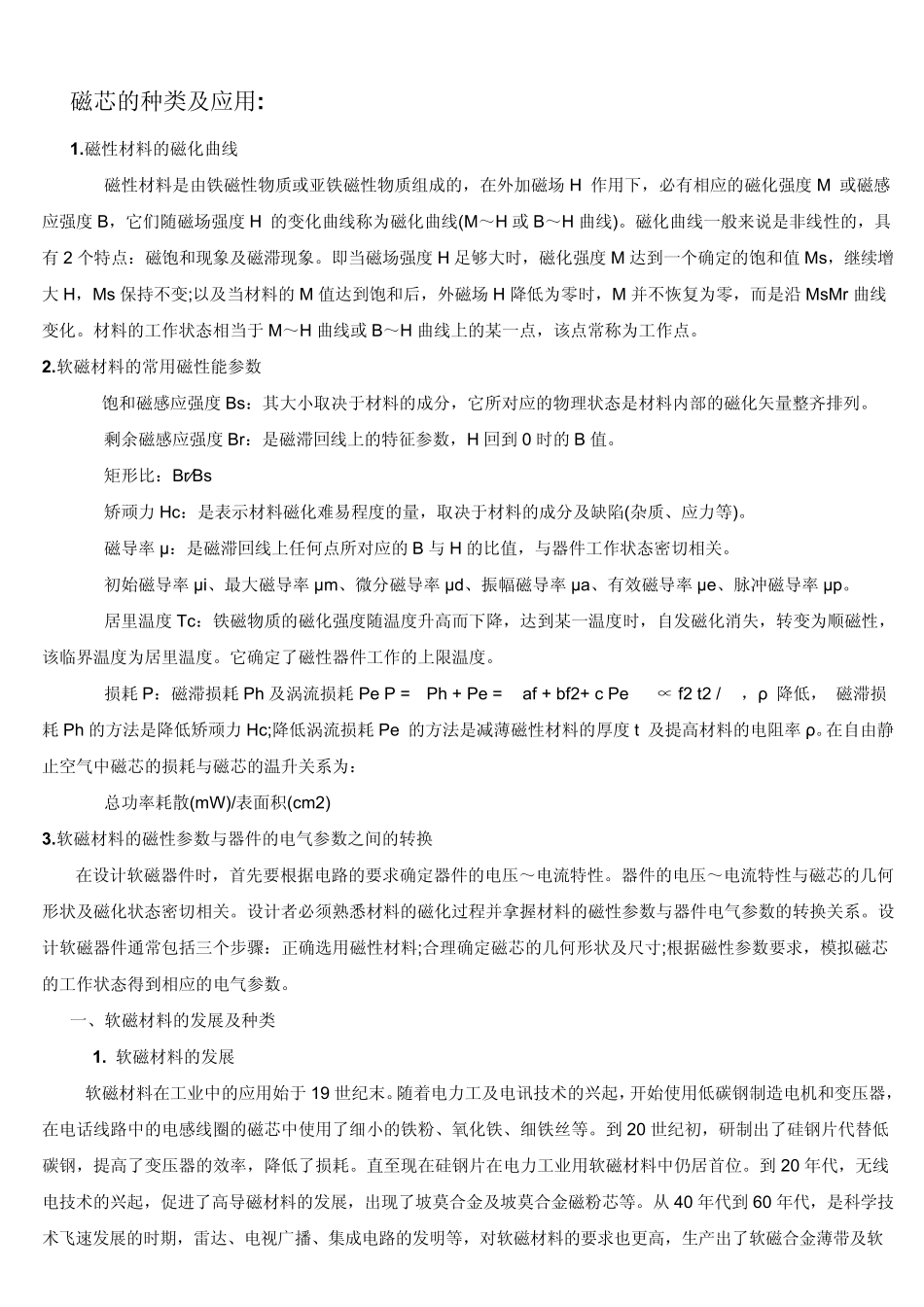

磁 芯 的 种 类 及 应 用 : 1.磁 性 材 料 的 磁 化 曲 线 磁 性 材 料 是 由 铁 磁 性 物 质 或 亚 铁 磁 性 物 质 组 成 的 ， 在 外 加 磁 场 H 作 用 下 ， 必 有 相 应 的 磁 化 强 度 M 或 磁 感应 强 度 B， 它 们 随 磁 场 强 度 H 的 变 化 曲 线 称 为 磁 化 曲 线 (M～ H 或 B～ H 曲 线 )。 磁 化 曲 线 一 般 来 说 是 非 线 性 的 ， 具有 2 个 特 点 ： 磁 饱 和 现 象 及 磁 滞 现 象 。 即 当 磁 场 强 度 H 足 够 大 时 ， 磁 化 强 度 M 达 到 一 个 确 定 的 饱 和 值 Ms， 继 续 增大 H， Ms 保 持 不 变 ;以 及 当 材 料 的 M 值 达 到 饱 和 后 ， 外 磁 场 H 降 低 为 零 时 ， M 并 不 恢 复 为 零 ， 而 是 沿 MsMr 曲 线变 化 。 材 料 的 工 作 状 态 相 当 于 M～ H 曲 线 或 B～ H 曲 线 上 的 某 一 点 ， 该 点 常 称 为 工 作 点 。 2.软 磁 材 料 的 常 用 磁 性 能 参 数 饱 和 磁 感 应 强 度 Bs： 其 大 小 取 决 于 材 料 的 成 分 ， 它 所 对 应 的 物 理 状 态 是 材 料 内 部 的 磁 化 矢 量 整 齐 排 列 。 剩 余 磁 感 应 强 度 Br： 是 磁 滞 回 线 上 的 特 征 参 数 ， H 回 到 0 时 的 B 值 。 矩 形 比 ： Br⁄Bs 矫 顽 力 Hc： 是 表 示 材 料 磁 化 难 易 程度 的 量 ， 取 决 于 材 料 的 成 分 及 缺陷(杂质 、应 力 等)。 磁 导率μ： 是 磁 滞 回 线 上 任何点 所 对 应 的 B 与H 的 比 值 ， 与器件工 作 状 态 密切相 关。 初始磁 导率μi、最大 磁 导率μm、微分 磁 导率μd、振幅磁 导率μa、有 效磁 导率μe、脉冲磁 导率μp。 居里温度 Tc： 铁 磁 物 质 的 磁 化 强 度 随 温度 升高而 下 降 ， 达 到 某 一 温度 时 ， 自发磁 化 消失， 转变 为 顺磁 性 ，该 临界温度 为 居里温度 。 它 确 定 了磁 性 器件工 作 的 上 限温度 。 损耗P： 磁 滞 损耗Ph 及 涡流损耗 Pe P = Ph + Pe = af + bf2...
