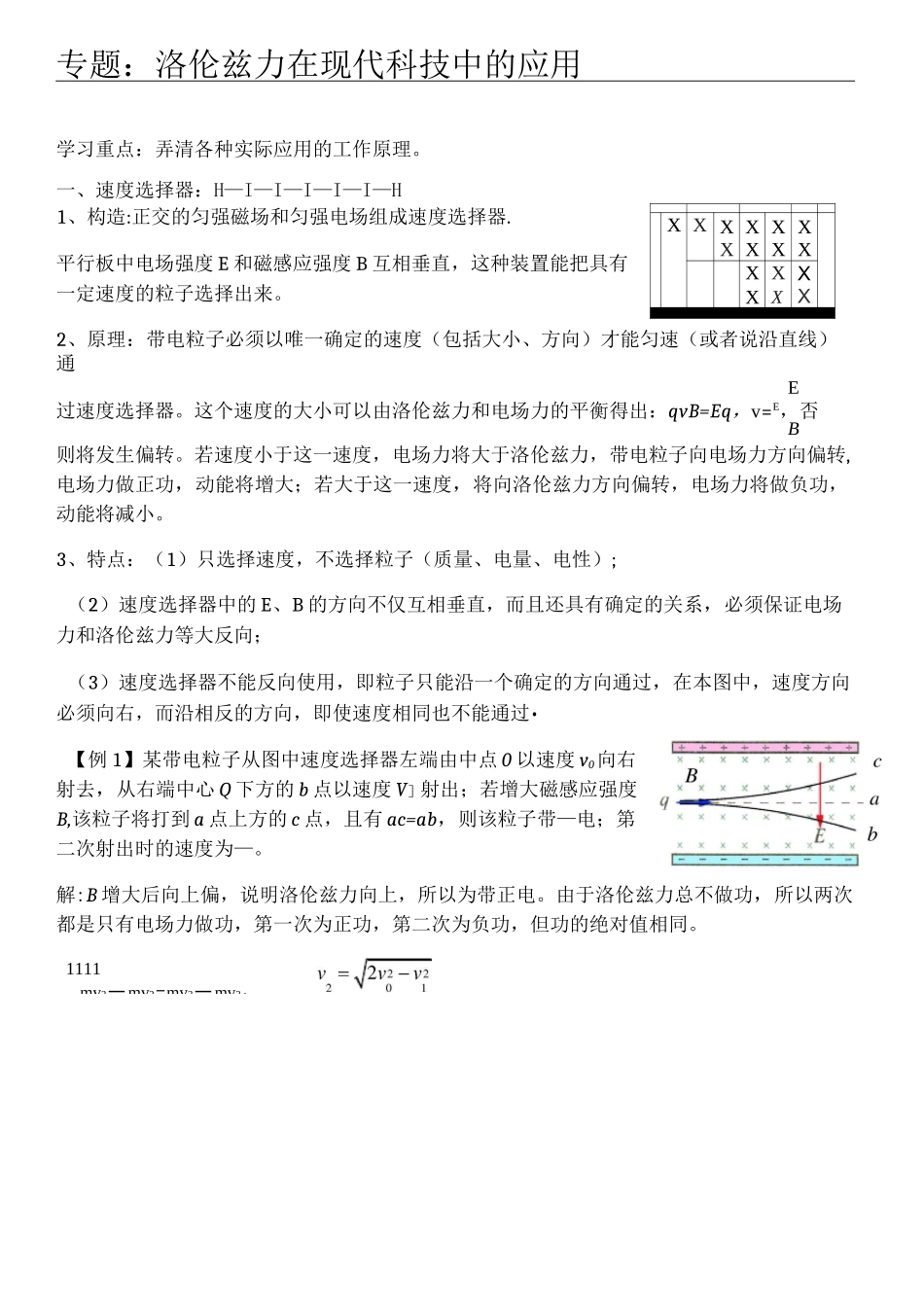

专题：洛伦兹力在现代科技中的应用学习重点：弄清各种实际应用的工作原理
一、速度选择器：H—I—I—I—I—I—H1、构造:正交的匀强磁场和匀强电场组成速度选择器
平行板中电场强度 E 和磁感应强度 B 互相垂直，这种装置能把具有一定速度的粒子选择出来
2、原理：带电粒子必须以唯一确定的速度（包括大小、方向）才能匀速（或者说沿直线）通E过速度选择器
这个速度的大小可以由洛伦兹力和电场力的平衡得出：qvB=Eq，v=E，否B则将发生偏转
若速度小于这一速度，电场力将大于洛伦兹力，带电粒子向电场力方向偏转,电场力做正功，动能将增大；若大于这一速度，将向洛伦兹力方向偏转，电场力将做负功，动能将减小
3、特点：（1）只选择速度，不选择粒子（质量、电量、电性）;（2）速度选择器中的 E、B 的方向不仅互相垂直，而且还具有确定的关系，必须保证电场力和洛伦兹力等大反向；（3）速度选择器不能反向使用，即粒子只能沿一个确定的方向通过，在本图中，速度方向必须向右，而沿相反的方向，即使速度相同也不能通过•【例 1】某带电粒子从图中速度选择器左端由中点 0 以速度 v0向右射去，从右端中心 Q 下方的 b 点以速度 V］射出；若增大磁感应强度B,该粒子将打到 a 点上方的 c 点，且有 ac=ab，则该粒子带—电；第二次射出时的速度为—
解:B 增大后向上偏，说明洛伦兹力向上，所以为带正电
由于洛伦兹力总不做功，所以两次都是只有电场力做功，第一次为正功，第二次为负功，但功的绝对值相同

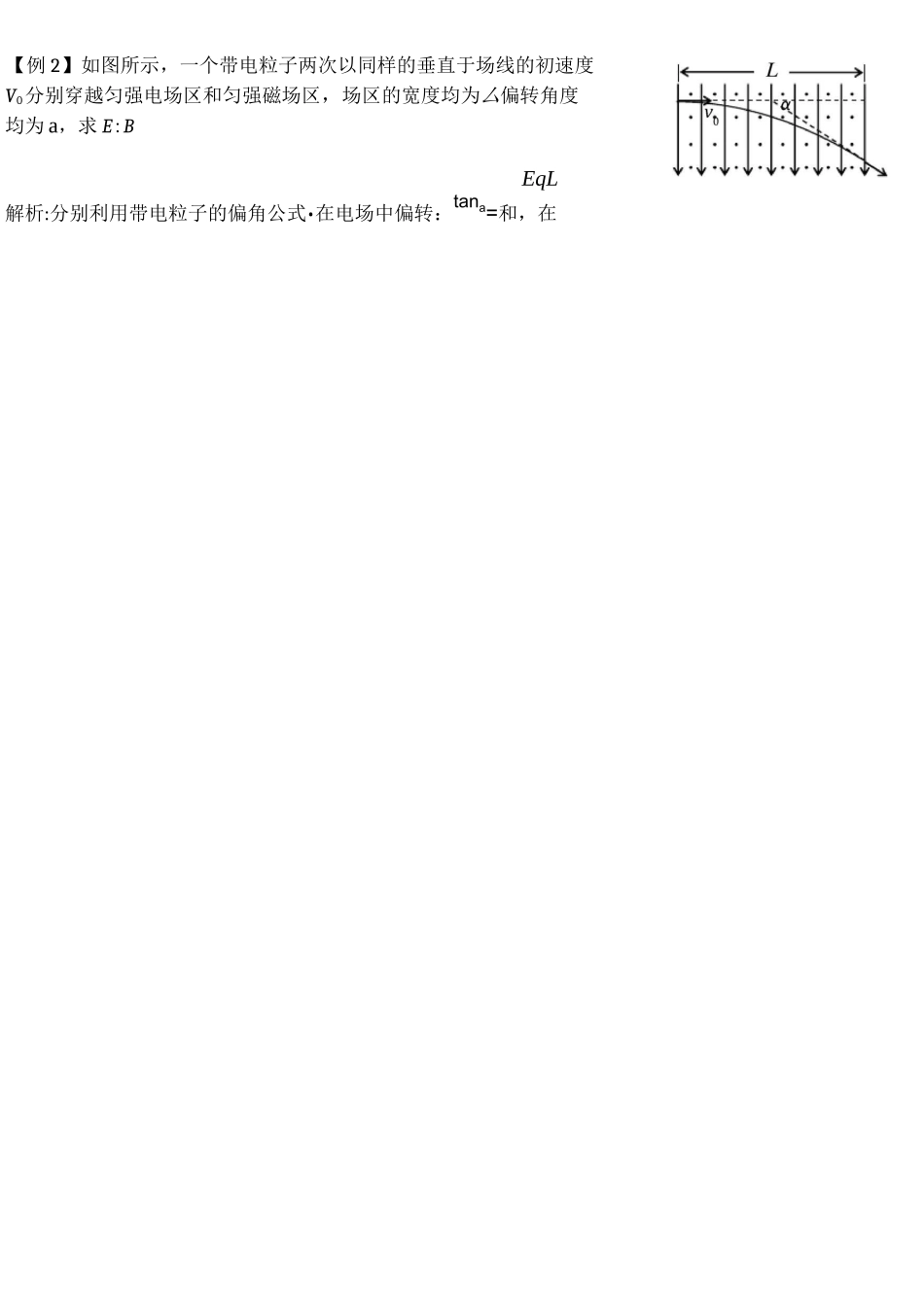

1111mv2一 mv2=mv2一 mv2，X X XXXXXXXXXXXXXX【例 2】如图所示，一个带电粒子两次以同样的垂直于场线的初速度V0分别穿越匀强电场区和匀强磁场区，场区的宽度均为厶偏转角度均为 a，求 E:BEqL解析:分别利用带电粒子的偏角公式•在电场中偏转：tana=和，在Ev 磁场中偏转:sina=
