变电站主变基础计算书

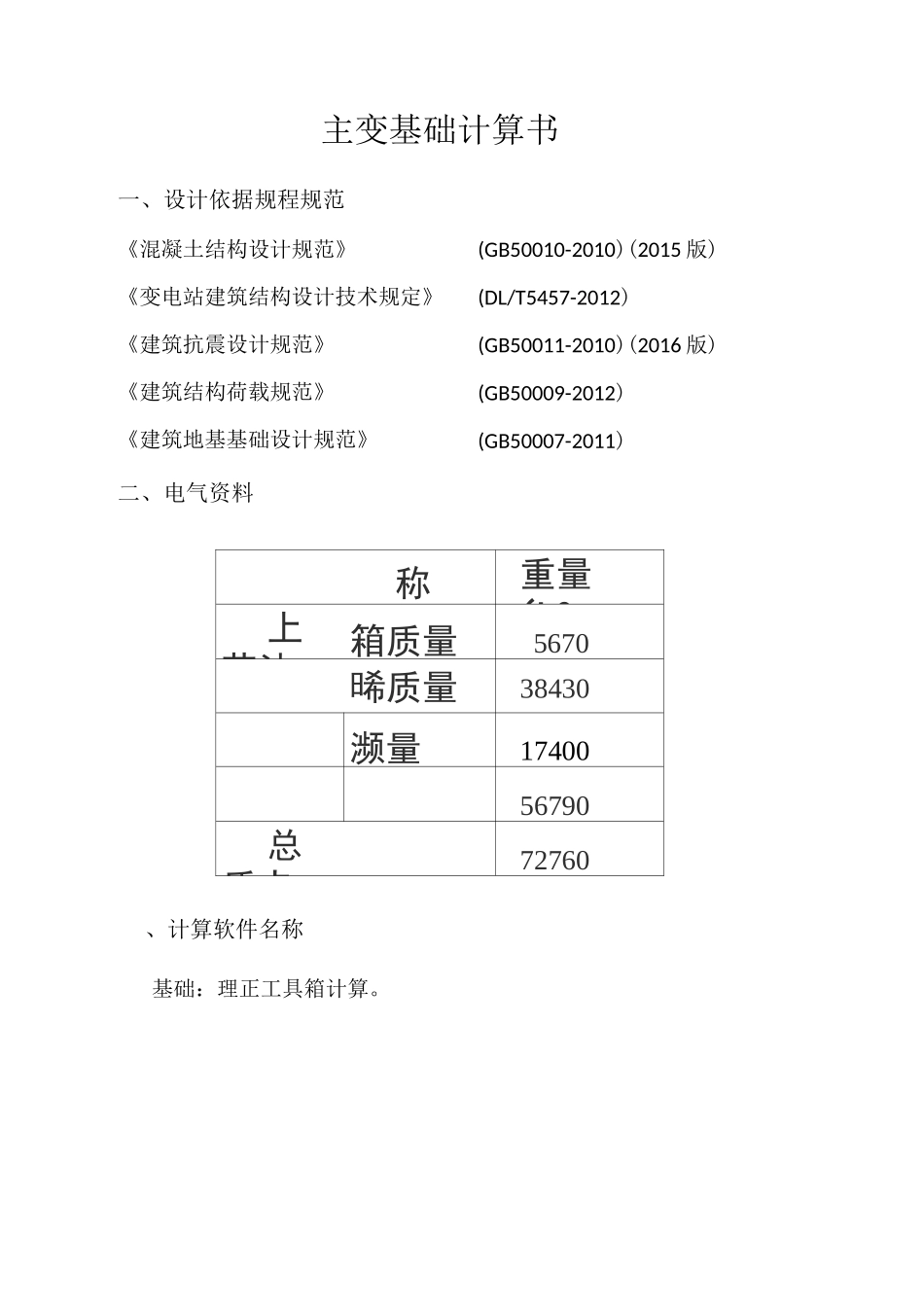

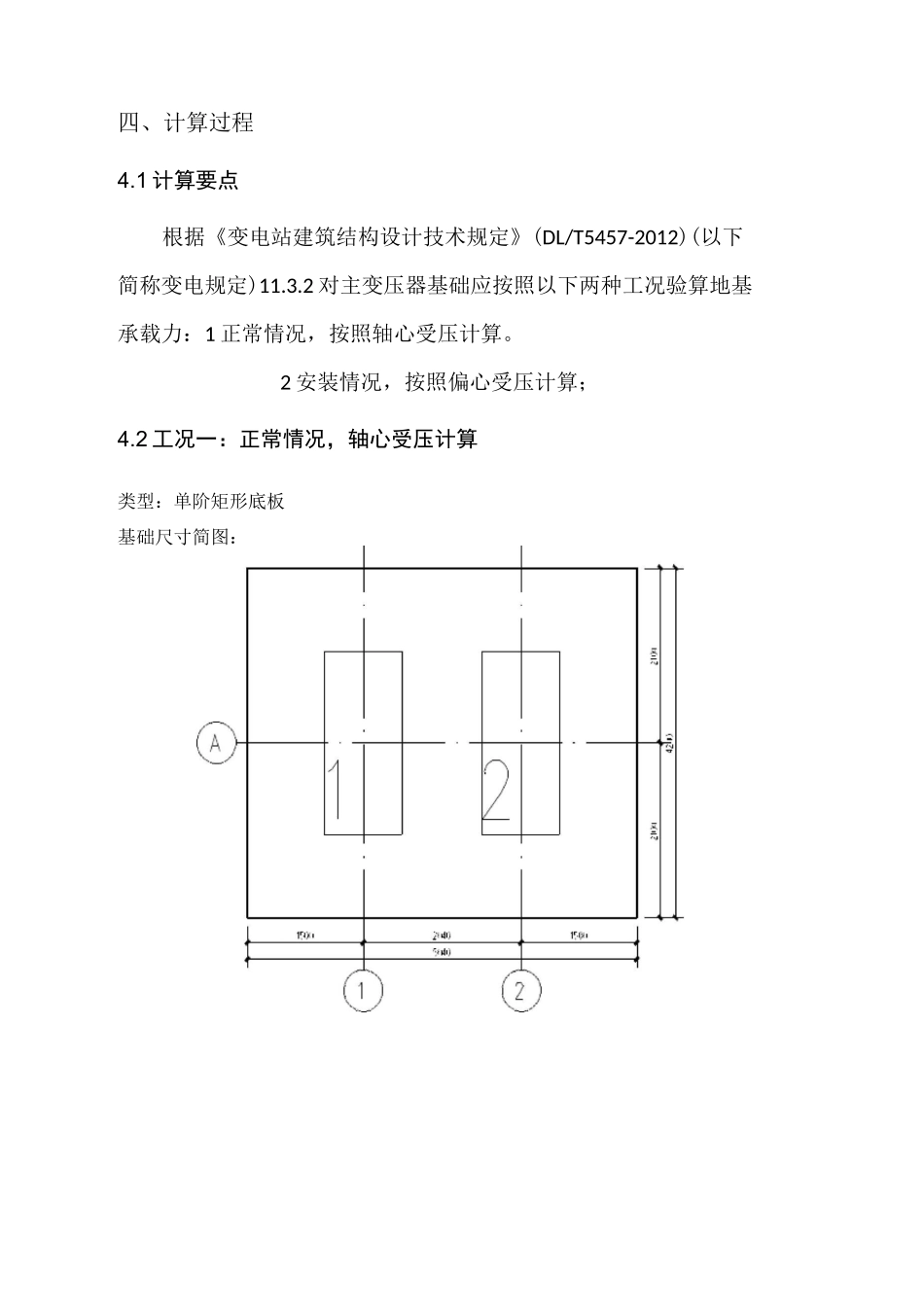

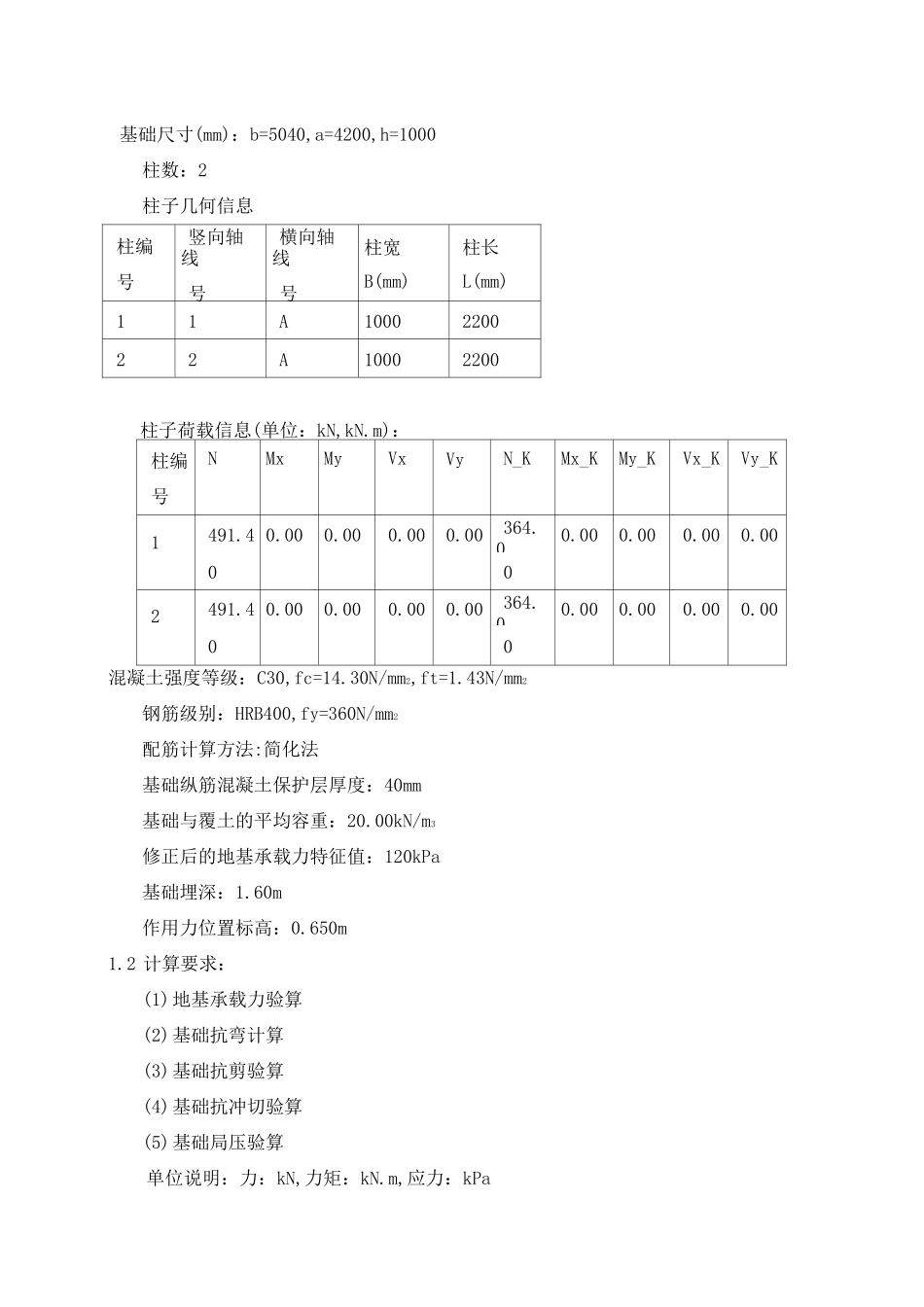

主变基础计算书一、设计依据规程规范《混凝土结构设计规范》《变电站建筑结构设计技术规定》《建筑抗震设计规范》《建筑结构荷载规范》《建筑地基基础设计规范》(GB50010-2010)(2015 版)(DL/T5457-2012)(GB50011-2010)(2016 版)(GB50009-2012)(GB50007-2011)二、电气资料称重量（k0上节油箱质量5670晞质量38430濒量1740056790总质卡72760、计算软件名称基础：理正工具箱计算。四、计算过程4.1 计算要点根据《变电站建筑结构设计技术规定》(DL/T5457-2012)(以下简称变电规定)11.3.2 对主变压器基础应按照以下两种工况验算地基承载力：1 正常情况，按照轴心受压计算。2 安装情况，按照偏心受压计算；4.2 工况一：正常情况，轴心受压计算类型：单阶矩形底板基础尺寸简图：基础尺寸(mm)：b=5040,a=4200,h=1000柱数：2柱子几何信息柱编号竖向轴线号横向轴线号柱宽B(mm)柱长L(mm)11A1000220022A10002200柱子荷载信息(单位：kN,kN.m)：柱编号NMxMyVxVyN_KMx_KMy_KVx_KVy_K1491.4 0.000.000.000.00364.00.000.000.000.00002491.4 0.000.000.000.00364.00.000.000.000.0000混凝土强度等级：C30,fc=14.30N/mm2,ft=1.43N/mm2钢筋级别：HRB400,fy=360N/mm2配筋计算方法:简化法基础纵筋混凝土保护层厚度：40mm基础与覆土的平均容重：20.00kN/m3修正后的地基承载力特征值：120kPa基础埋深：1.60m作用力位置标高：0.650m1.2 计算要求：(1)地基承载力验算(2)基础抗弯计算(3)基础抗剪验算(4)基础抗冲切验算(5)基础局压验算单位说明：力：kN,力矩：kN.m,应力：kPa2 计算过程和计算结果2.1 基底反力计算：2.1.1 统计到基底的荷载标准值：Nk=728.00kN,Mkx=0.00kN.m,Mky=0.00kN.m设计值：N=982.80kN,Mx=0.00kN.m,My=-0.00kN.m2.1.2 承载力验算时，底板总反力标准值(kPa):［相应于荷载效应标准组合］pkmax=(Nk+Gk)/A+|Mxk|/Wx+|Myk|/Wy=(728.00+677.38)/21.17+0.00+0.00=66.39kPapkmin=(Nk+Gk)/A-|Mxk|/Wx-|Myk|/Wy=(728.00+677.38)/21.17-0.00-0.00=66.39kPapk=(Nk+Gk)/A=66.39kPa各角点反力 p1=66.39kPa,p2=66.39kPa,p3=66.39kPa,p4=66.39kPa2.1.3 强度计算时，底板净反力设计值(kPa):［相应于荷载效应基本组合］pmax=N/A+|Mx|/Wx+|My|/Wy=982.80/21.17+0.00+0.00=46.43kPapmin=N/A-|Mx|/Wx-|My|/Wy=982.80/21.17-0.00-0.00=46.43kPap=N/A=46.43kPa各角点反力 p1=46.43kPa,p2=46.43kPa,p3=46.43kPa,p4=46.43kPa2.2 地基承载力验算:pk=66.39Wfa=120.00...
