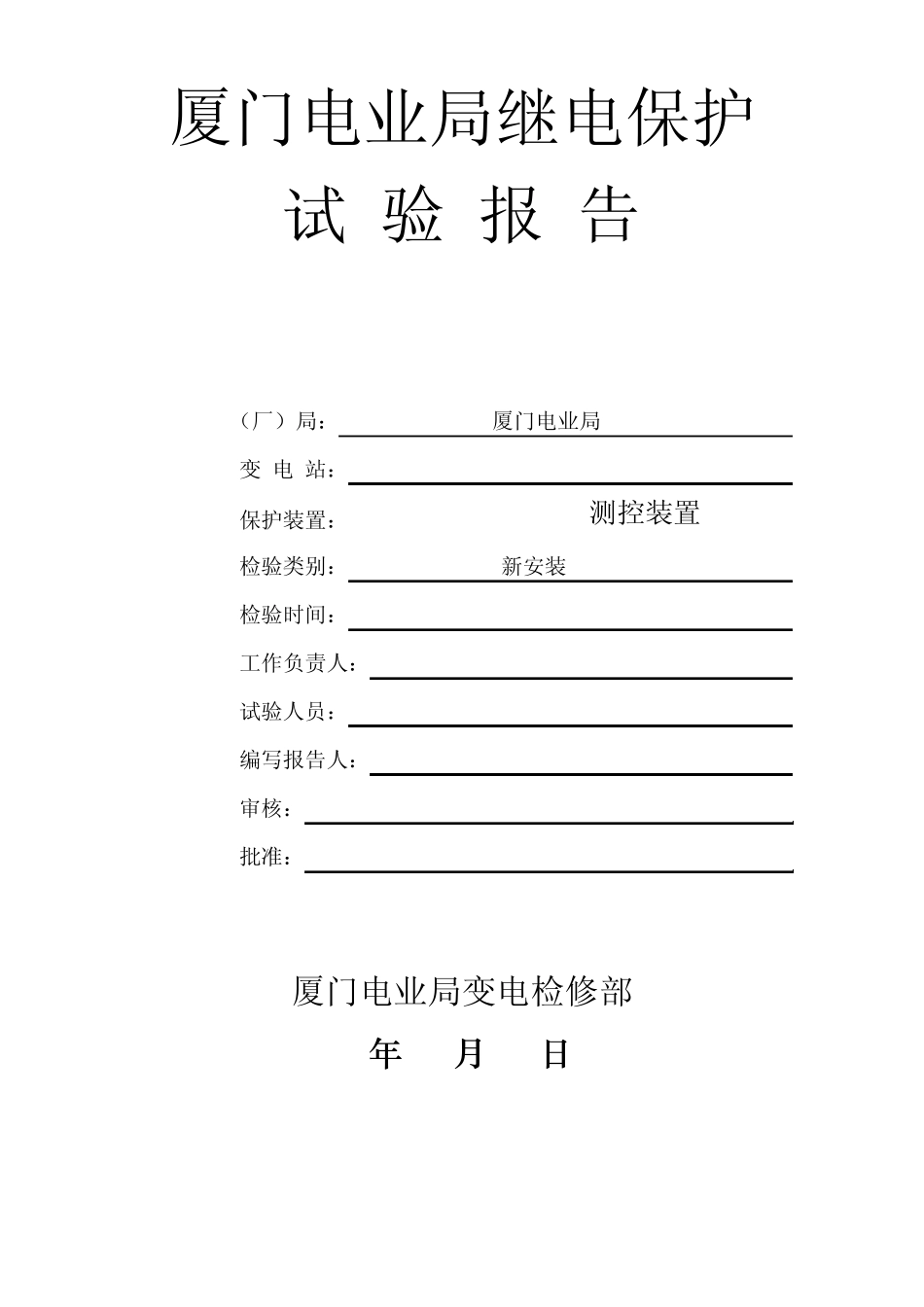

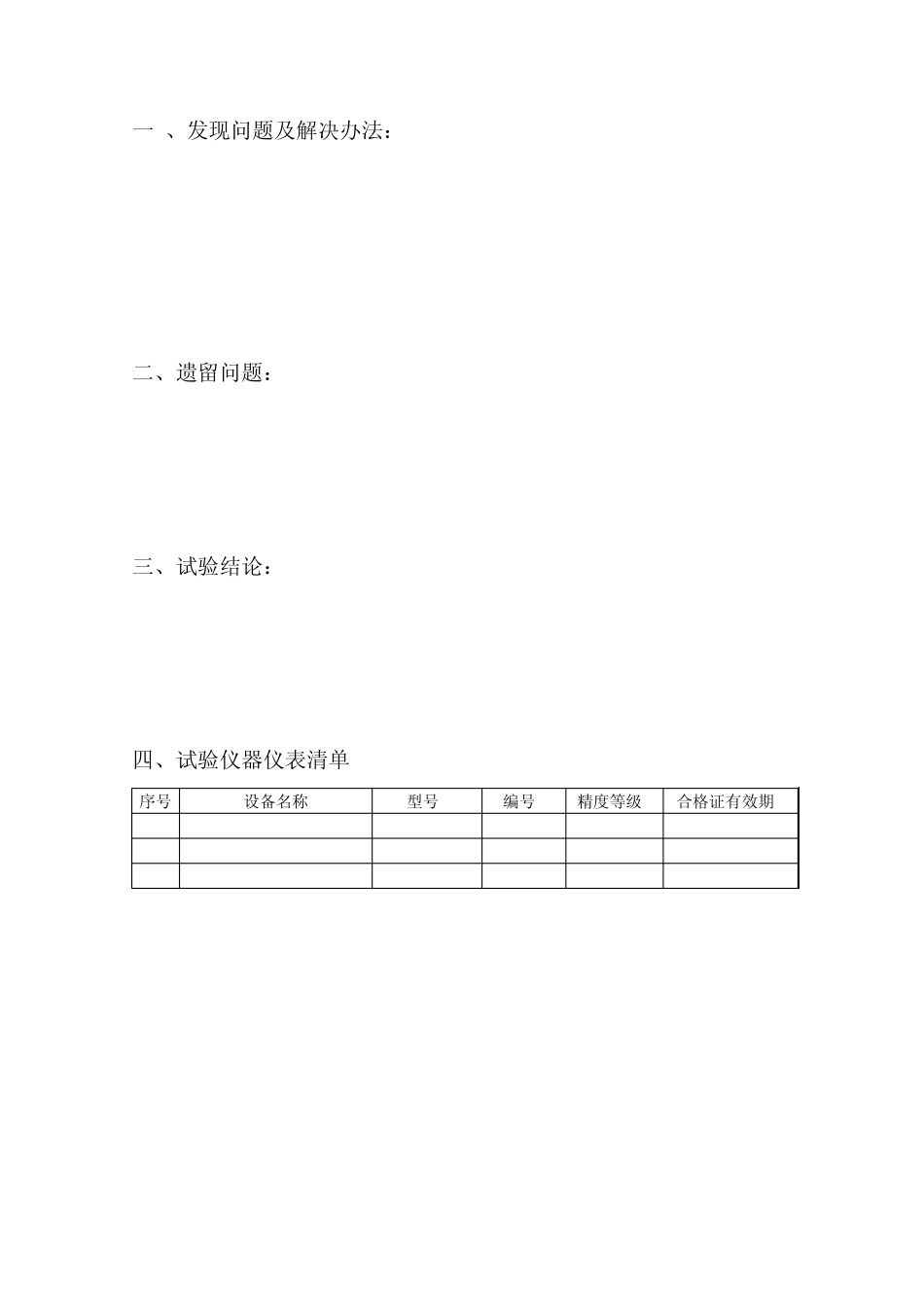

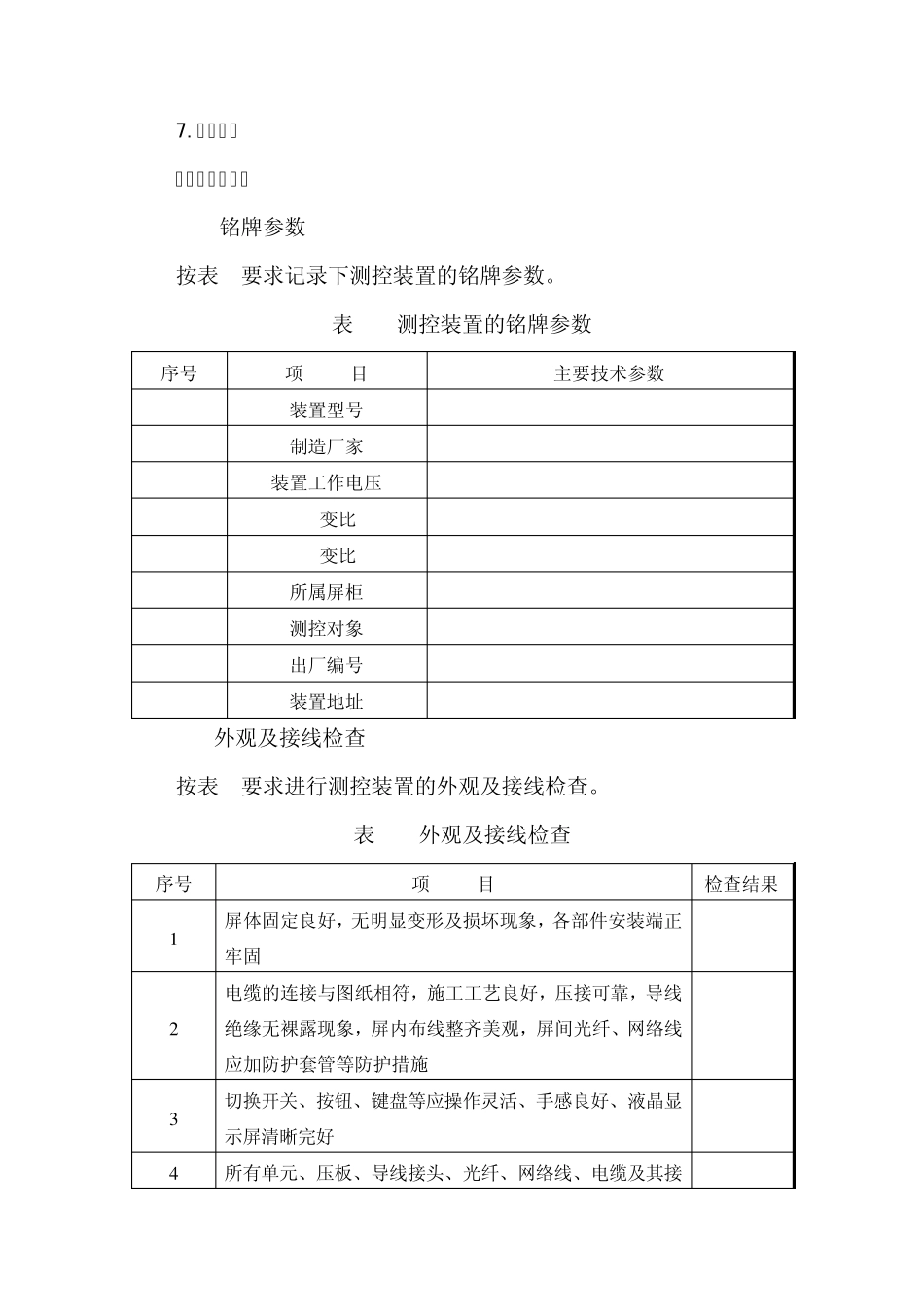

厦门电业局继电保护 试 验 报 告 （厂）局： 厦门电业局 变 电 站： 保护装置： 测控装置 检验类别： 新安装 检验时间： 工作负责人： 试验人员： 编写报告人： 审核： 批准： 厦门电业局变电检修部 年 月 日 一 、发现问题及解决办法： 二、遗留问题： 三、试验结论： 四、试验仪器仪表清单 序号 设备名称 型号 编号 精度等级 合格证有效期 7.检验内容 （一）测控装置 7.1 铭牌参数 按表4要求记录下测控装置的铭牌参数。 表1 测控装置的铭牌参数 序号 项 目 主要技术参数 1 装置型号 2 制造厂家 3 装置工作电压 4 CT变比 5 PT变比 6 所属屏柜 7 测控对象 8 出厂编号 9 装置地址 7.2外观及接线检查 按表5要求进行测控装置的外观及接线检查。 表2 外观及接线检查 序号 项 目 检查结果 1 屏体固定良好，无明显变形及损坏现象，各部件安装端正牢固 2 电缆的连接与图纸相符，施工工艺良好，压接可靠，导线绝缘无裸露现象，屏内布线整齐美观，屏间光纤、网络线应加防护套管等防护措施 3 切换开关、按钮、键盘等应操作灵活、手感良好、液晶显示屏清晰完好 4 所有单元、压板、导线接头、光纤、网络线、电缆及其接 头、信号指示等应有正确的标示，标示的字迹清晰 5 各部件应清洁良好 6 屏柜、测控装置及所有二次回路接地 （含电缆屏蔽接地）符合要求 7 核查 CT及 PT接地符合要求 7.3 绝缘检验 使用 500V 摇表按表 6要求进行有关回路的绝缘检验，绝缘检验时应断开装置电源，断开遥信回路与装置遥信板的连接，并做好相关防护措施。 表3 绝缘检验 序号 项 目 绝缘电阻（MΩ） 1 交流电压回路对地 2 交流电流回路对地 3 直流回路对地 4 遥控分合回路对地及出口各接点之间 5 交流电压与交流电流回路之间 6 交流电压与直流回路之间 7 交流电流回路与直流回路之间 8 结 论 要求 各回路绝缘大于 10M Ω 7.4 装置上电检查 7.4.1测控装置通电自检 按表 7所列的项目进行装置上电运行情况 表4 装置上电运行情况检查 序号 项 目 检查结果 1 装置运行灯亮，液晶显示清晰正常、文字清楚 2 装置无告警灯亮，液晶显示无告警报文 7.4.2 时钟整定及对时功能检查 按表8的方法进行测控装置时钟整定及对时功能检查。 表5 时钟整定及对时功能检查 序号 项 目 检查结果 1 时钟整定好后，通过断、合装置电源的方法，检验在直...
