离心式压缩机工作原理及结构图

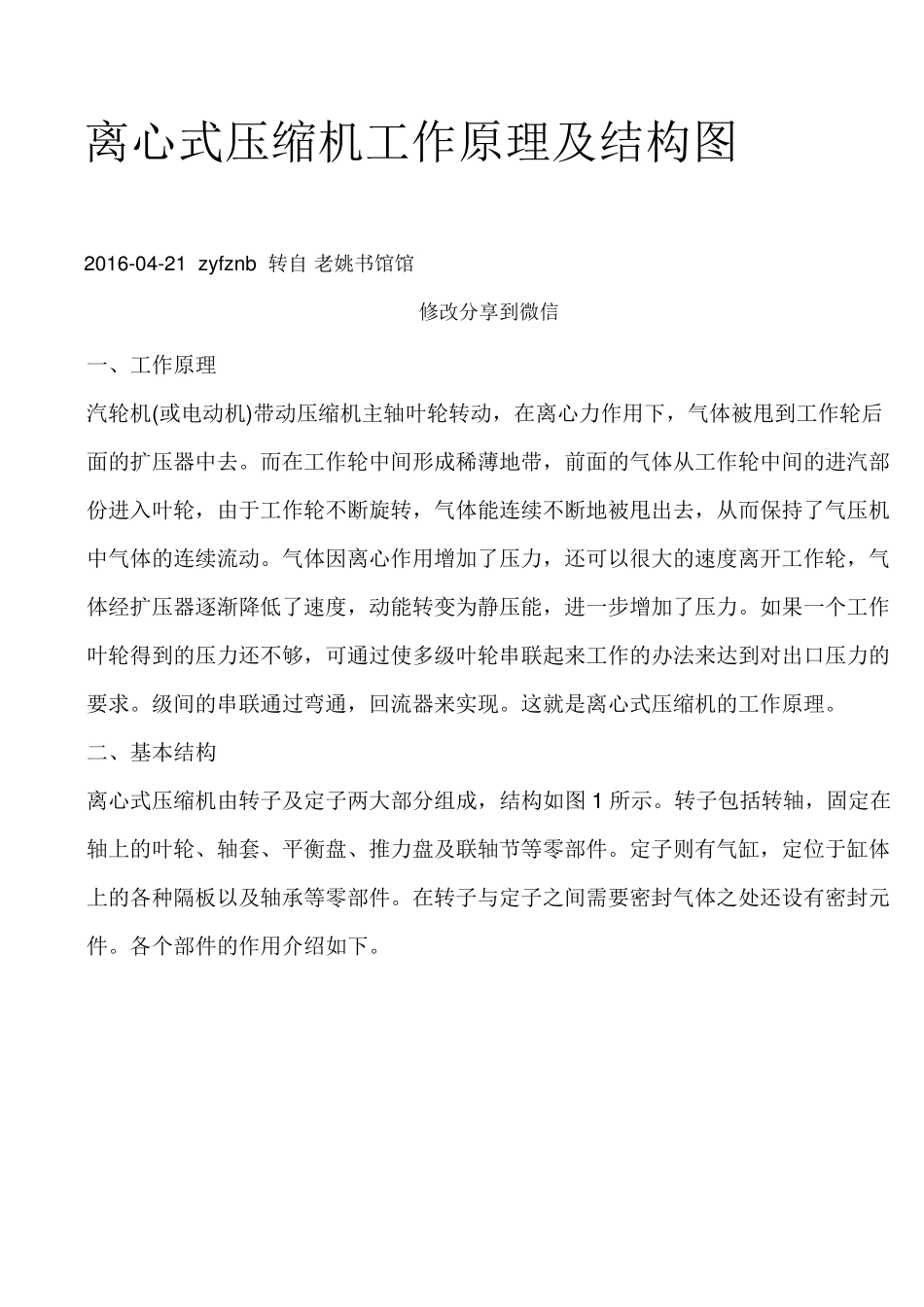

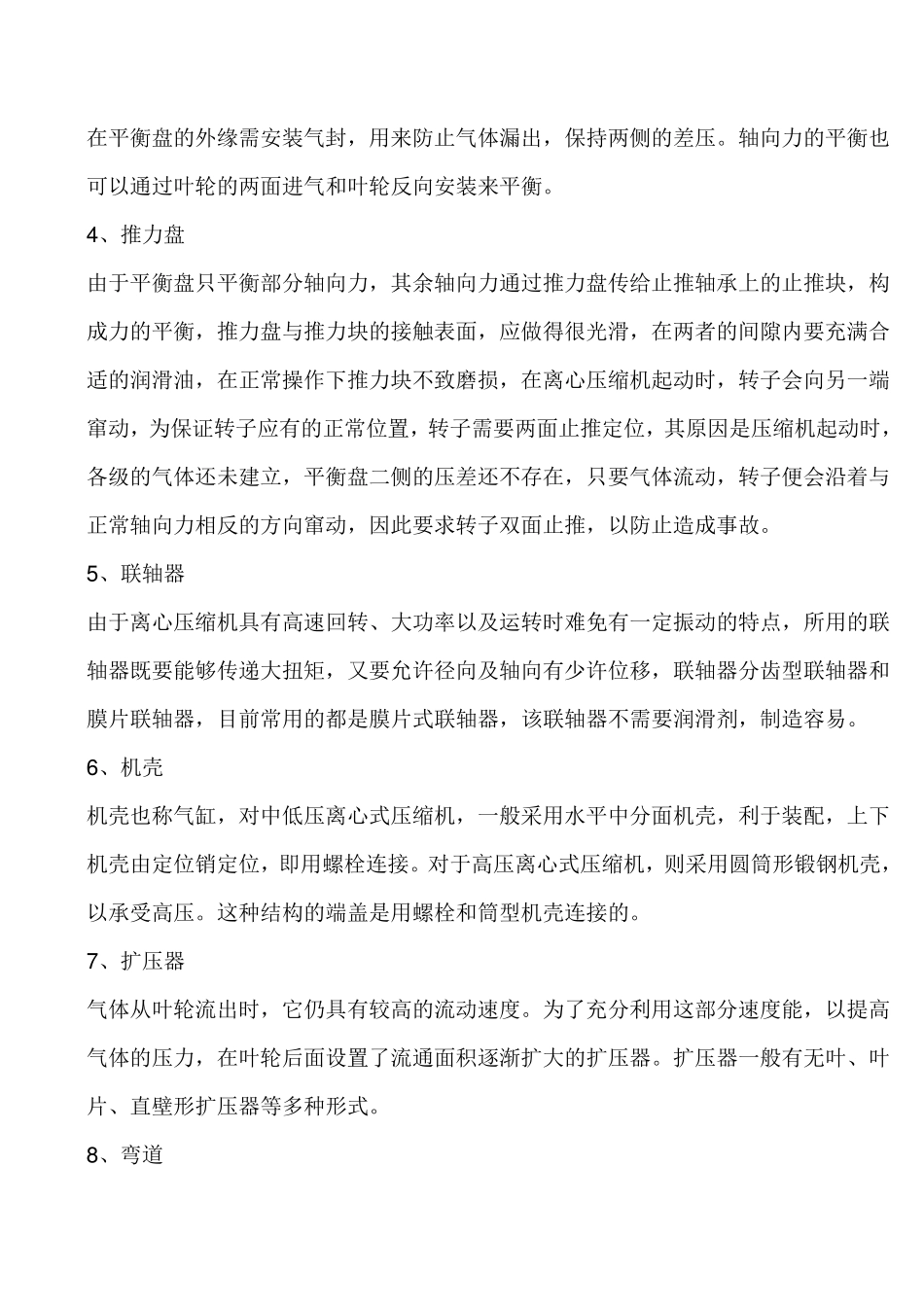

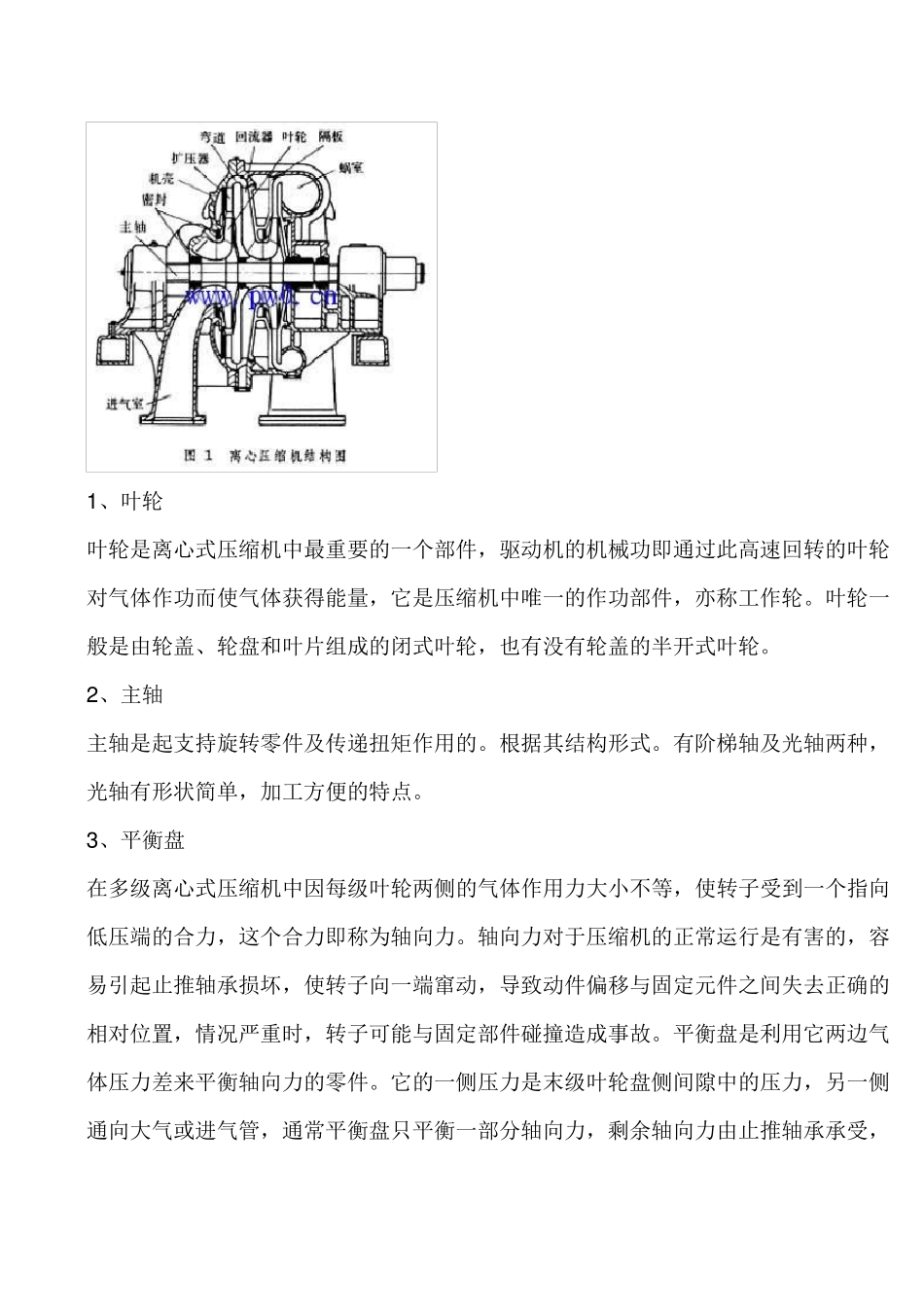

离心式压缩机工作原理及结构图 2016-04-21 zyfznb 转自 老姚书馆馆 修改分享到微信 一、工作原理 汽轮机(或电动机)带动压缩机主轴叶轮转动，在离心力作用下，气体被甩到工作轮后面的扩压器中去。而在工作轮中间形成稀薄地带，前面的气体从工作轮中间的进汽部份进入叶轮，由于工作轮不断旋转，气体能连续不断地被甩出去，从而保持了气压机中气体的连续流动。气体因离心作用增加了压力，还可以很大的速度离开工作轮，气体经扩压器逐渐降低了速度，动能转变为静压能，进一步增加了压力。如果一个工作叶轮得到的压力还不够，可通过使多级叶轮串联起来工作的办法来达到对出口压力的要求。级间的串联通过弯通，回流器来实现。这就是离心式压缩机的工作原理。 二、基本结构 离心式压缩机由转子及定子两大部分组成，结构如图1 所示。转子包括转轴，固定在轴上的叶轮、轴套、平衡盘、推力盘及联轴节等零部件。定子则有气缸，定位于缸体上的各种隔板以及轴承等零部件。在转子与定子之间需要密封气体之处还设有密封元件。各个部件的作用介绍如下。 1 、叶轮 叶轮是离心式压缩机中最重要的一个部件，驱动机的机械功即通过此高速回转的叶轮对气体作功而使气体获得能量，它是压缩机中唯一的作功部件，亦称工作轮。叶轮一般是由轮盖、轮盘和叶片组成的闭式叶轮，也有没有轮盖的半开式叶轮。 2 、主轴 主轴是起支持旋转零件及传递扭矩作用的。根据其结构形式。有阶梯轴及光轴两种，光轴有形状简单，加工方便的特点。 3 、平衡盘 在多级离心式压缩机中因每级叶轮两侧的气体作用力大小不等，使转子受到一个指向低压端的合力，这个合力即称为轴向力。轴向力对于压缩机的正常运行是有害的，容易引起止推轴承损坏，使转子向一端窜动，导致动件偏移与固定元件之间失去正确的相对位置，情况严重时，转子可能与固定部件碰撞造成事故。平衡盘是利用它两边气体压力差来平衡轴向力的零件。它的一侧压力是末级叶轮盘侧间隙中的压力，另一侧通向大气或进气管，通常平衡盘只平衡一部分轴向力，剩余轴向力由止推轴承承受，在平衡盘的外缘需安装气封，用来防止气体漏出，保持两侧的差压。轴向力的平衡也可以通过叶轮的两面进气和叶轮反向安装来平衡。 4 、推力盘 由于平衡盘只平衡部分轴向力，其余轴向力通过推力盘传给止推轴承上的止推块，构成力的平衡，推力盘与推力块的接触表面，应做得很光滑，在两者的间隙内要充满合适的润滑油，在正常操作下推力块不致...
