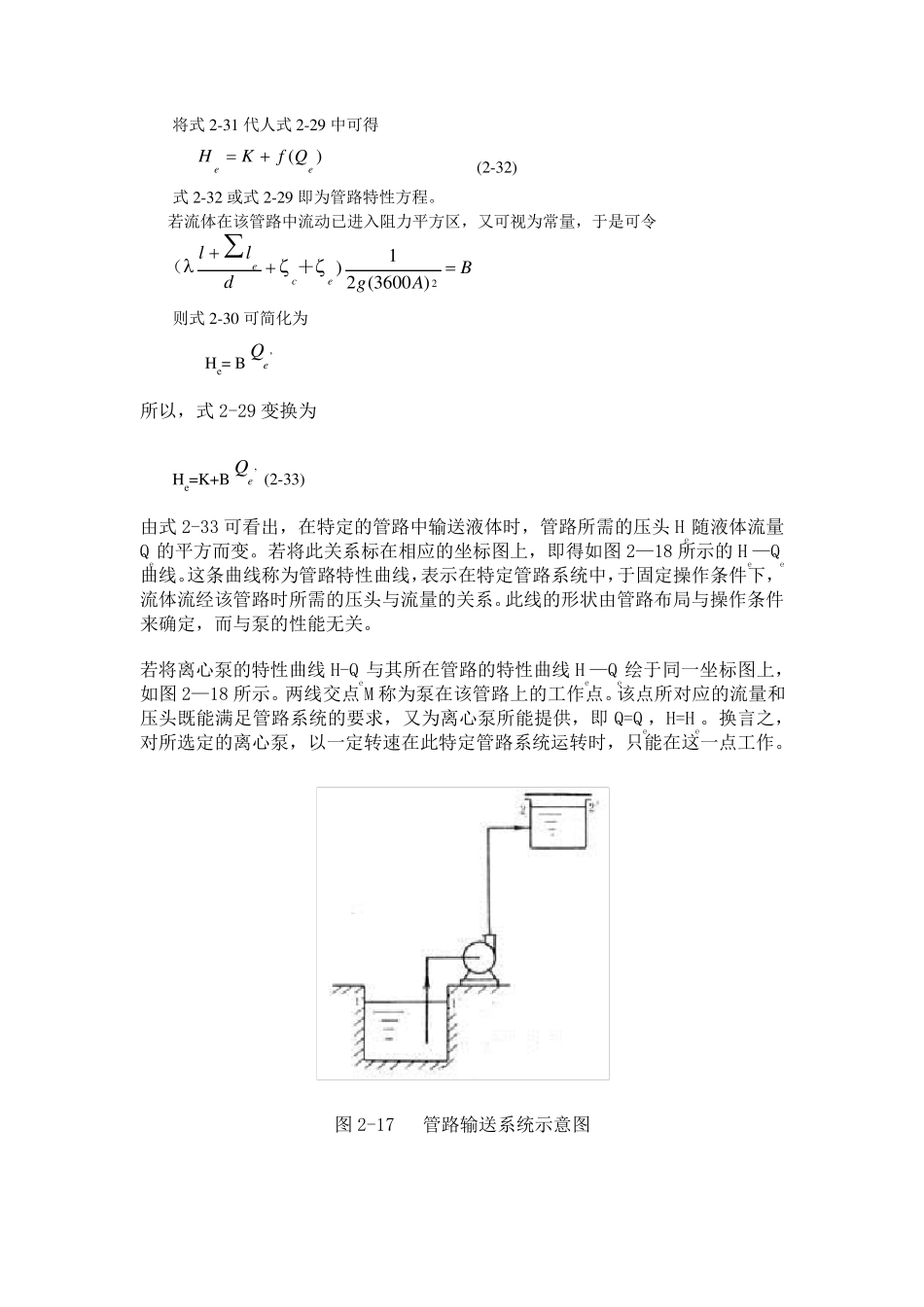

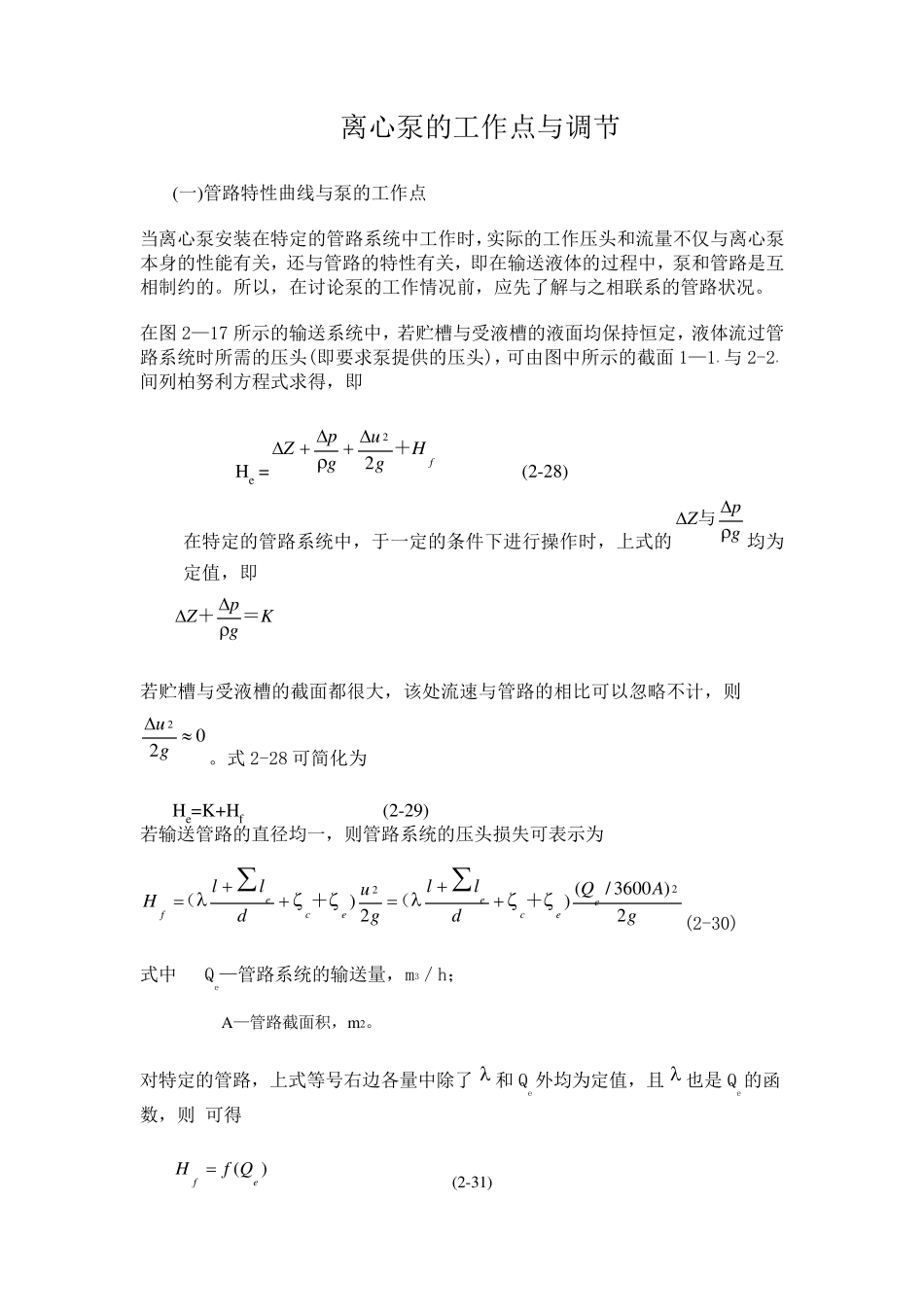

离心泵的工作点与调节 (一)管路特性曲线与泵的工作点 当离心泵安装在特定的管路系统中工作时，实际的工作压头和流量不仅与离心泵本身的性能有关，还与管路的特性有关，即在输送液体的过程中，泵和管路是互相制约的。所以，在讨论泵的工作情况前，应先了解与之相联系的管路状况。 在图2—17 所示的输送系统中，若贮槽与受液槽的液面均保持恒定，液体流过管路系统时所需的压头(即要求泵提供的压头)，可由图中所示的截面 1—1，与2-2，间列柏努利方程式求得，即 He = (2-28) 在特定的管路系统中，于一定的条件下进行操作时，上式的均为定值，即 若贮槽与受液槽的截面都很大，该处流速与管路的相比可以忽略不计，则。式 2-28 可简化为 He=K+Hf (2-29) 若输送管路的直径均一，则管路系统的压头损失可表示为 (2-30) 式中 Qe—管路系统的输送量，m3／h； A—管路截面积，m 2。 对特定的管路，上式等号右边各量中除了和Qe外均为定值，且也是Qe的函数，则 可得 (2-31) fHgugpZ＋22gpZ 与KgpZ＝＋ 022 gugudllHecef2)2＋（gAQdlleece2)3600/()2＋（ )(efQfH将式2-31 代人式2-29 中可得 (2-32) 式2-32 或式2-29 即为管路特性方程。 若流体在该管路中流动已进入阻力平方区，又可视为常量，于是可令 则式2-30 可简化为 He= B 所以，式2-29 变换为 He=K+B (2-33) 由式2-33 可看出，在特定的管路中输送液体时，管路所需的压头He随液体流量Qe的平方而变。若将此关系标在相应的坐标图上，即得如图2—18 所示的He—Qe曲线。这条曲线称为管路特性曲线，表示在特定管路系统中，于固定操作条件下，流体流经该管路时所需的压头与流量的关系。此线的形状由管路布局与操作条件来确定，而与泵的性能无关。 若将离心泵的特性曲线 H-Qe与其所在管路的特性曲线 He—Qe绘于同一坐标图上，如图2—18 所示。两线交点 M 称为泵在该管路上的工作点。该点所对应的流量和压头既能满足管路系统的要求，又为离心泵所能提供，即Q=Qe，H=He。换言之，对所选定的离心泵，以一定转速在此特定管路系统运转时，只能在这一点工作。 图2-17 管路输送系统示意图 )(eeQfKHBAgdllece 2)3600(21)＋（,eQ,eQ 图2-18 管路特性曲线与泵的工作点 (二)离心泵的流量调节 离心泵在指定的管路上工作时，由于生产任务发生变化，出现泵的工作流量与生产要求不相...
