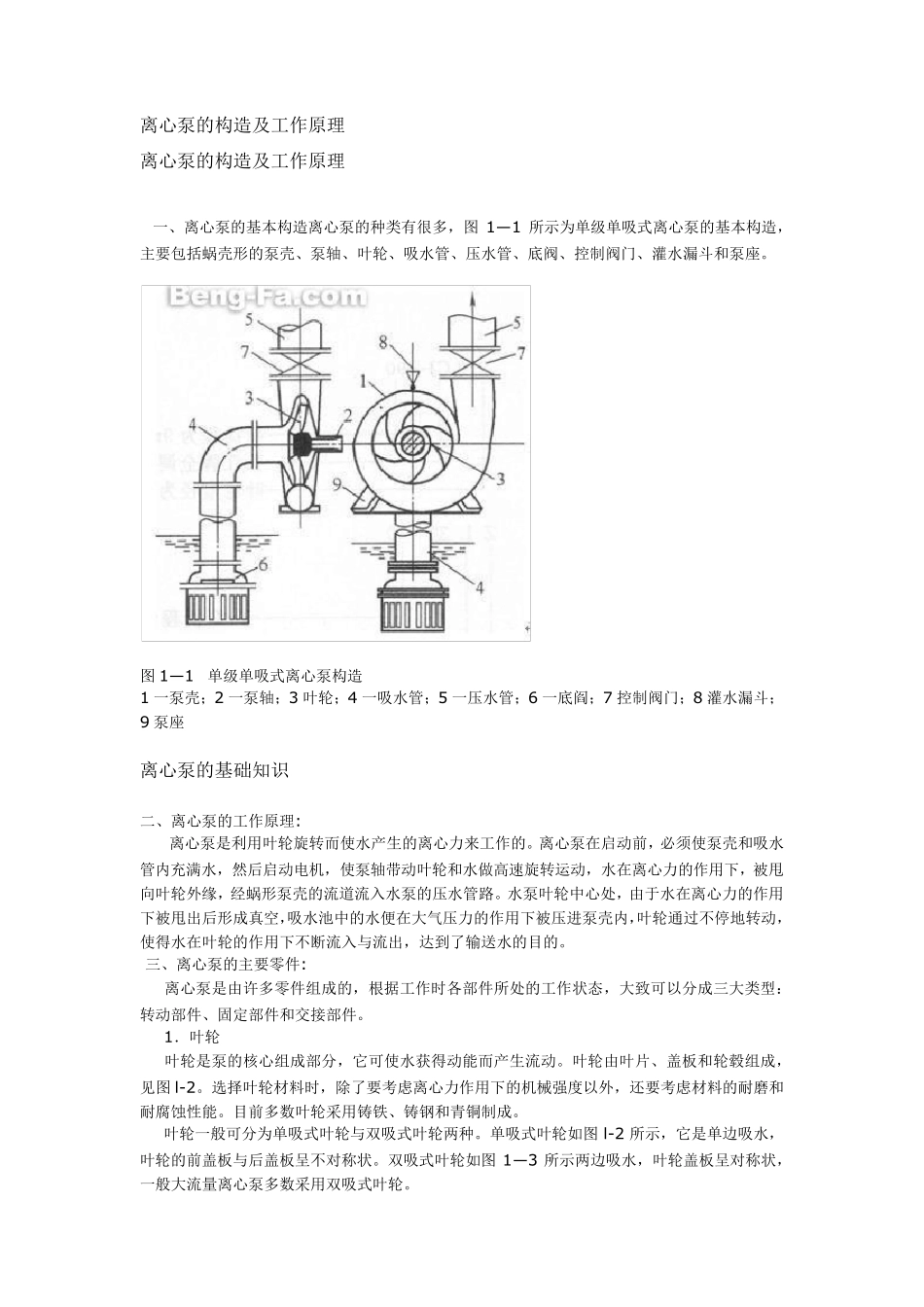

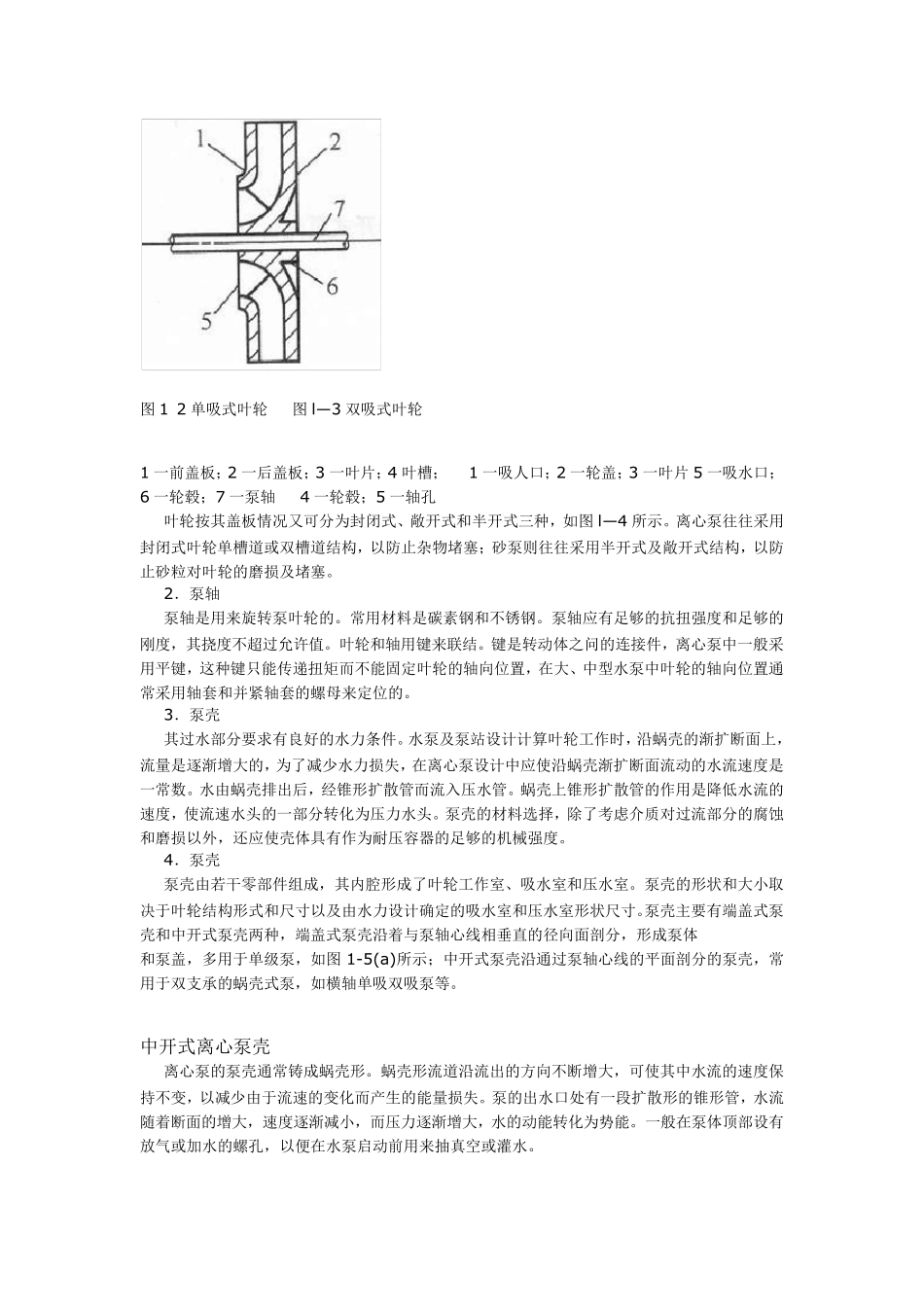

离心泵的构造及工作原理 离心泵的构造及工作原理 一、离心泵的基本构造离心泵的种类有很多，图 1— 1 所示为单级单吸式离心泵的基本构造，主要包括蜗壳形的泵壳、泵轴、叶轮、吸水管、压水管、底阀、控制阀门、灌水漏斗和泵座。 图 1— 1 单级单吸式离心泵构造 1 一泵壳；2 一泵轴；3 叶轮；4 一吸水管；5 一压水管；6 一底阎；7 控制阀门；8 灌水漏斗；9 泵座 离心泵的基础知识 二、离心泵的工作原理: 离心泵是利用叶轮旋转而使水产生的离心力来工作的。离心泵在启动前，必须使泵壳和吸水管内充满水，然后启动电机，使泵轴带动叶轮和水做高速旋转运动，水在离心力的作用下，被甩向叶轮外缘，经蜗形泵壳的流道流入水泵的压水管路。水泵叶轮中心处，由于水在离心力的作用下被甩出后形成真空，吸水池中的水便在大气压力的作用下被压进泵壳内，叶轮通过不停地转动，使得水在叶轮的作用下不断流入与流出，达到了输送水的目的。 三、离心泵的主要零件: 离心泵是由许多零件组成的，根据工作时各部件所处的工作状态，大致可以分成三大类型：转动部件、固定部件和交接部件。 1．叶轮 叶轮是泵的核心组成部分，它可使水获得动能而产生流动。叶轮由叶片、盖板和轮毂组成，见图 l-2。选择叶轮材料时，除了要考虑离心力作用下的机械强度以外，还要考虑材料的耐磨和耐腐蚀性能。目前多数叶轮采用铸铁、铸钢和青铜制成。 叶轮一般可分为单吸式叶轮与双吸式叶轮两种。单吸式叶轮如图 l-2 所示，它是单边吸水，叶轮的前盖板与后盖板呈不对称状。双吸式叶轮如图 1— 3 所示两边吸水，叶轮盖板呈对称状，一般大流量离心泵多数采用双吸式叶轮。 图1 2 单吸式叶轮 图l— 3 双吸式叶轮 1 一前盖板；2 一后盖板；3 一叶片；4 叶槽； 1 一吸人口；2 一轮盖；3 一叶片5 一吸水口；6 一轮毂；7 一泵轴 4 一轮毂；5 一轴孔 叶轮按其盖板情况又可分为封闭式、敞开式和半开式三种，如图l— 4 所示。离心泵往往采用封闭式叶轮单槽道或双槽道结构，以防止杂物堵塞；砂泵则往往采用半开式及敞开式结构，以防止砂粒对叶轮的磨损及堵塞。 2．泵轴 泵轴是用来旋转泵叶轮的。常用材料是碳素钢和不锈钢。泵轴应有足够的抗扭强度和足够的刚度，其挠度不超过允许值。叶轮和轴用键来联结。键是转动体之问的连接件，离心泵中一般采用平键，这种键只能传递扭矩而不能固定叶轮的轴向位置，在大、中型水泵中叶轮的轴向位置通常采用...
