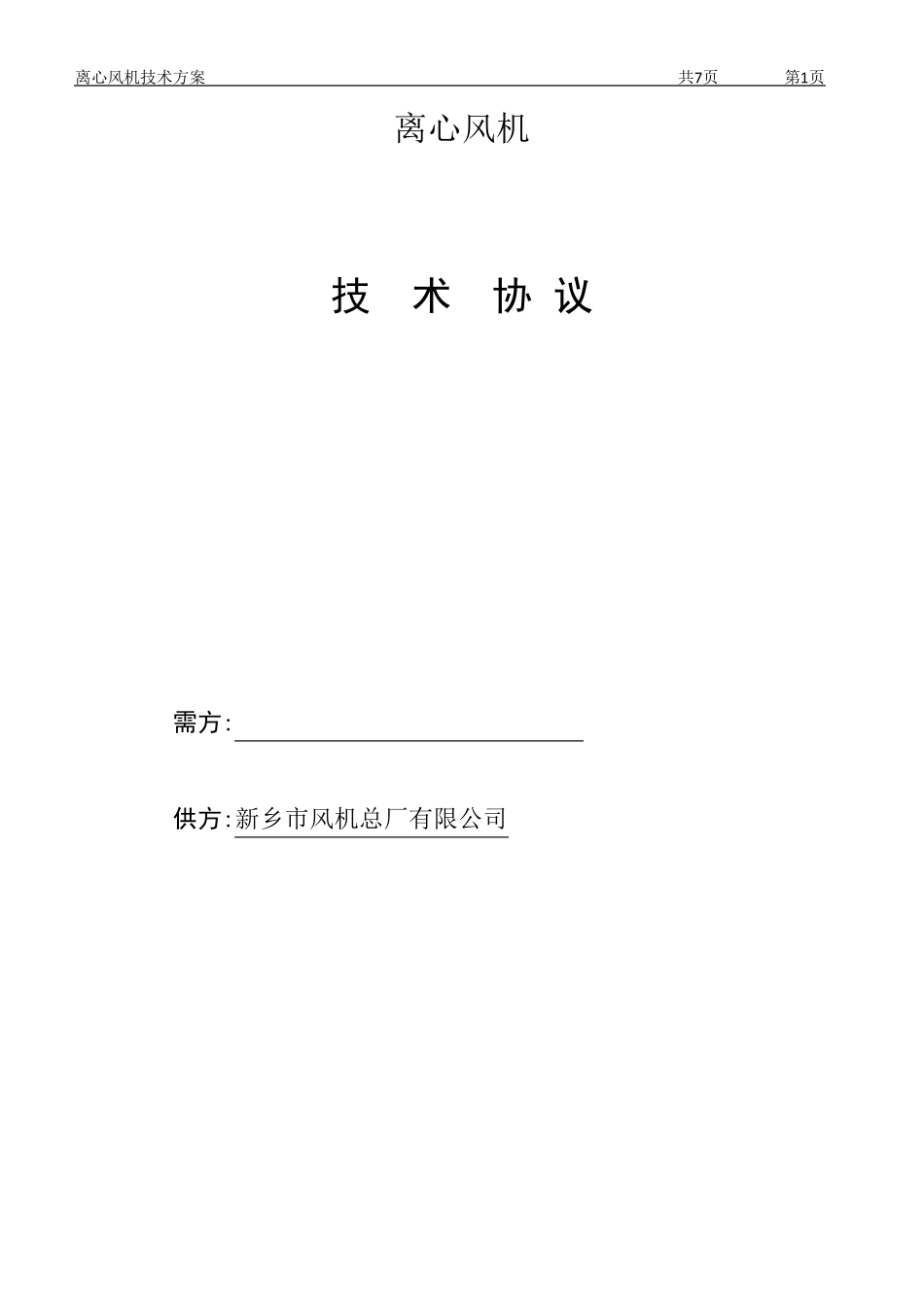

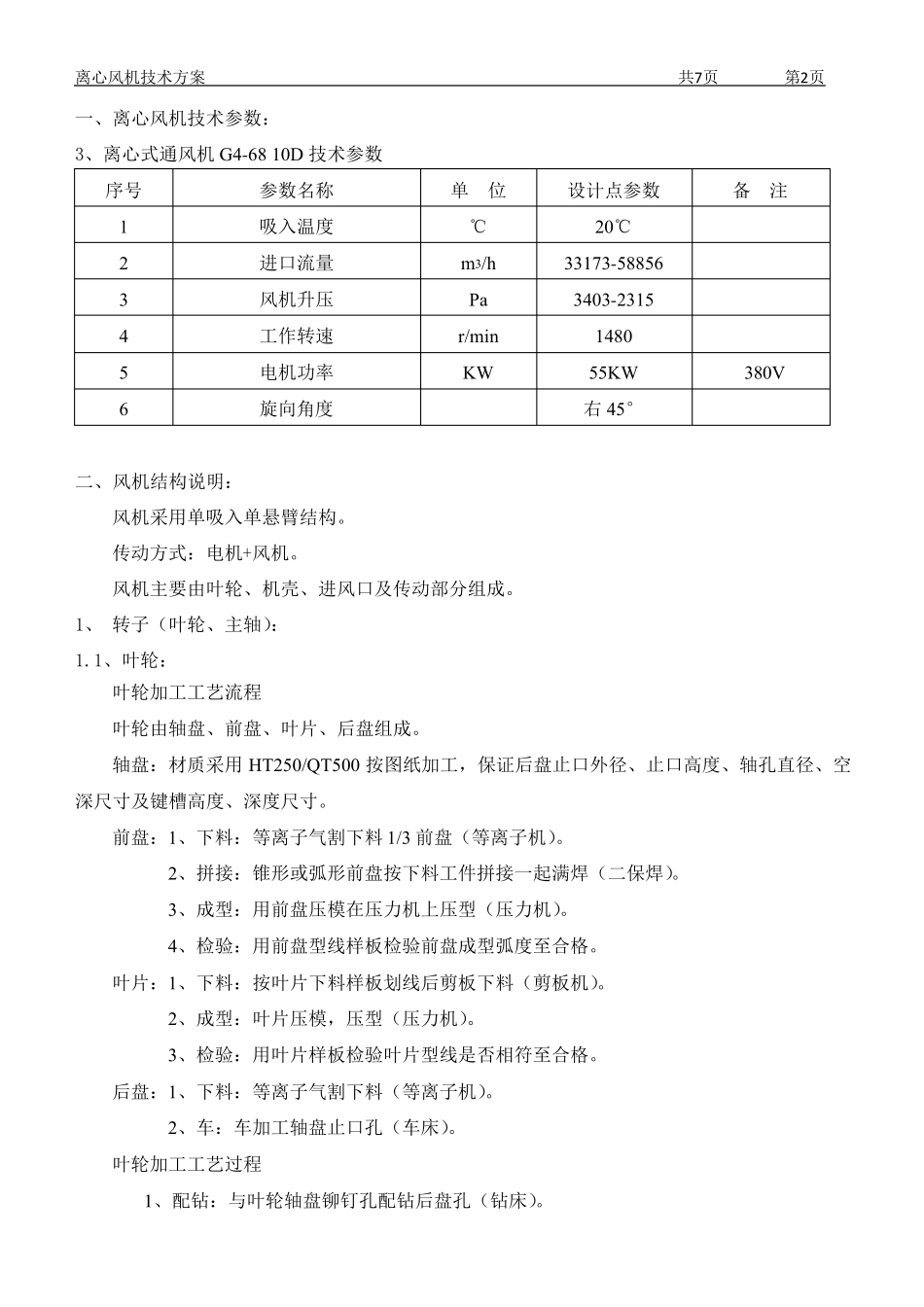

离心风机技术方案 共7页 第1页 离心风机 技 术 协 议 需方: 供方:新乡市风机总厂有限公司 离心风机技术方案 共7页 第2页 一、离心风机技术参数： 3、离心式通风机G4-68 10D 技术参数 序号 参数名称 单 位 设计点参数 备 注 1 吸入温度 ℃ 20℃ 2 进口流量 m3/h 33173-58856 3 风机升压 Pa 3403-2315 4 工作转速 r/min 1480 5 电机功率 KW 55KW 380V 6 旋向角度 右45° 二、风机结构说明： 风机采用单吸入单悬臂结构。 传动方式：电机+风机。 风机主要由叶轮、机壳、进风口及传动部分组成。 1、 转子（叶轮、主轴）： 1.1、叶轮： 叶轮加工工艺流程 叶轮由轴盘、前盘、叶片、后盘组成。 轴盘：材质采用 HT250/QT500 按图纸加工，保证后盘止口外径、止口高度、轴孔直径、空深尺寸及键槽高度、深度尺寸。 前盘：1、下料：等离子气割下料 1/3 前盘（等离子机）。 2、拼接：锥形或弧形前盘按下料工件拼接一起满焊（二保焊）。 3、成型：用前盘压模在压力机上压型（压力机）。 4、检验：用前盘型线样板检验前盘成型弧度至合格。 叶片：1、下料：按叶片下料样板划线后剪板下料（剪板机）。 2、成型：叶片压模，压型（压力机）。 3、检验：用叶片样板检验叶片型线是否相符至合格。 后盘：1、下料：等离子气割下料（等离子机）。 2、车：车加工轴盘止口孔（车床）。 叶轮加工工艺过程 1 、配钻：与叶轮轴盘铆钉孔配钻后盘孔（钻床）。 离心风机技术方案 共7页 第3页 2 、 铆接：轴盘与后盘铆接（铆钉机）。 3 、 对焊叶片：后盘在叶轮对焊胎上点焊叶片（手工焊）。 4 、 对焊前盘：在压力机上把前盘点焊在叶片上保证前盘与轴盘同心（压力机、同心控制仪）。 5 、 焊接：把所有焊缝按要求焊接（二保焊）。 6 、 整形：消除焊接变形，保证叶轮前、后盘跳动值，后盘平面度（叶轮整形胎）。 7 、 车加工：车加工叶轮 8 、 平衡：在平衡机上做动平衡（动平衡机）。 9 、 着漆：先着两道底漆，再着一道面漆。 2 机壳加工工艺 机壳包括前、后侧板、蜗板、后盖板、出风口角钢。 前、后侧板： 2.1、编程：按产品下料尺寸进行排料编程。 2.2、下料：按线等离子下料（等离子机）。 蜗板： 1 、 下料：按机壳图纸尺寸在剪板机上下料，分蜗舌部分和蜗板部分。 2 、 蜗板成型：在蜗舌压模机上成型蜗舌。 3 、 拼接：将蜗舌部分与蜗板部分焊在一起。...
