移动通信基站维护与优化(爱立信)

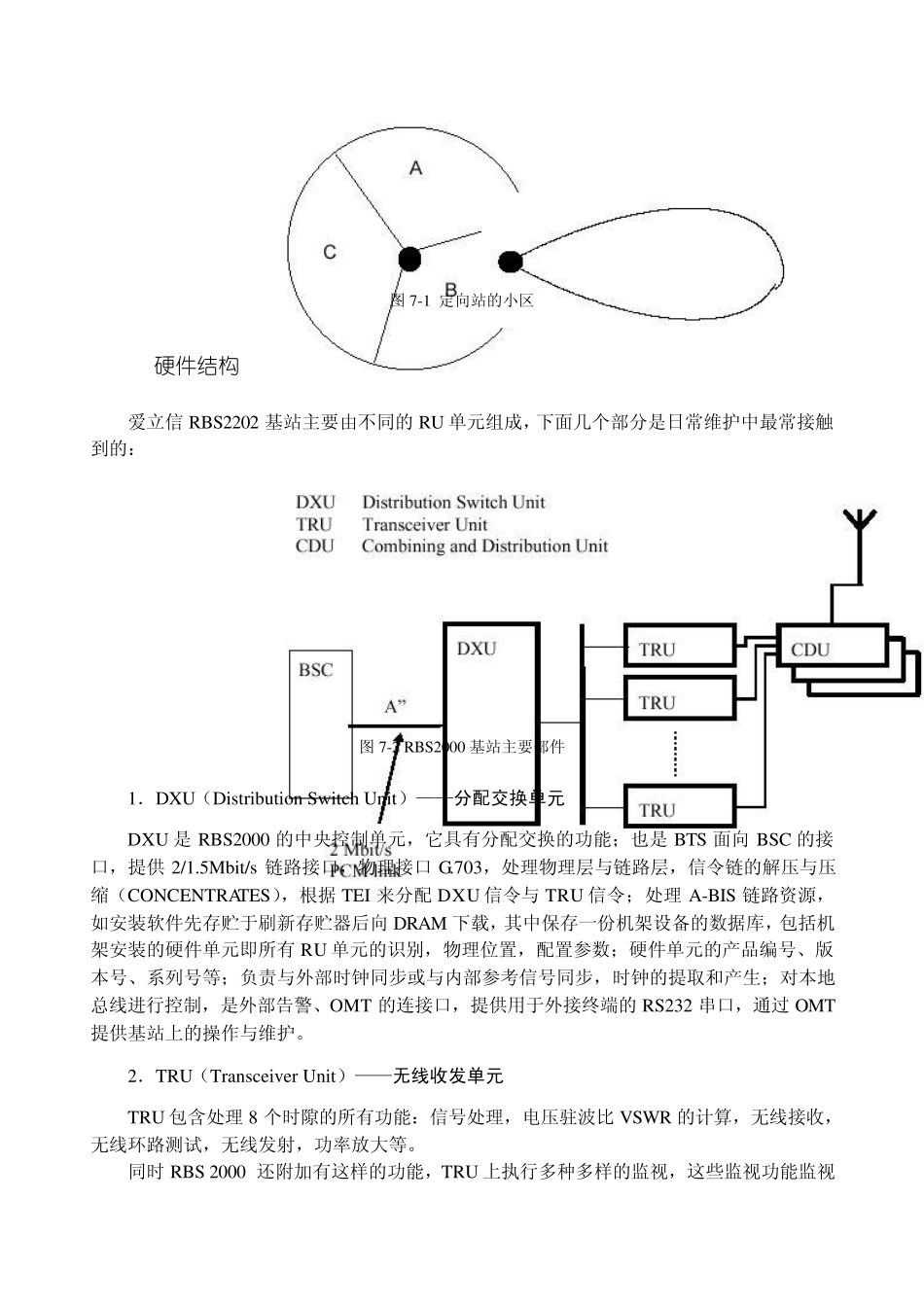

在 GSM 移动网络系统中，数量最多的是移动基站 BTS（爱立信系统中称之为 RBS），在平时的网络维护工作中，处理故障最多的也是移动基站。而移动基站工作性能的好坏，出现故障的频率直接影响到整个网络的整体质量。移动基站的各种软硬件故障将直接影响多项网络指标，比如掉话率、接通率、信道完整率以及最坏小区数量等，同时还可导致话音质量降低，影响用户通话效果和运营商的网络质量。 网络优化是在整个网络相对稳定的情况下进行的，因此保证数目众多的移动基站工作稳定，消除隐患是网络优化的前提。在日常的整个网络优化流程中，排除移动基站硬件故障是首先必须进行的，同时也是日常性工作之一。 在我国使用最多的基站设备是爱立信的 RBS2000（Radio Base Station）系列，因此下面就介绍一下移动基站的维护和故障排除。 7.1 基 站 系 统 结 构 在 GSM 系统中，基站系统负责所有和无线系统相关的功能。基站系统可以分为两个功能实体：基站控制器（BSC）和无线基站（RBS）。 爱立信 GSM 基站分为 RBS200 和 RBS2000 系列，下面以 RBS2202 为例向大家介绍GSM中的移动基站。 RBS2000 是爱立信公司的第二代无线基站收发信系统，包括适用与GSM900、GSM1800、GSM1900 的室内和室外机。 GSM 基站分为全向站和定向站： 全向站是指整个基站只有一个小区，进行 360°范围内的覆盖。 而定向站是把整个基站分成几个小区，GSM 系统中一般分为 A、B、C3 个小区，每个小区只覆盖其中的 120°范围，3 个小区一起完成 360°范围内的覆盖。 移动通信基站维护与优化 图7-1 定向站的小区 7.1.1 硬件结构 爱立信RBS2202 基站主要由不同的RU 单元组成，下面几个部分是日常维护中最常接触到的： 图7-2 RBS2000 基站主要部件 1．DXU（Distribution Sw itch Unit）——分配交换单元 DXU 是RBS2000 的中央控制单元，它具有分配交换的功能；也是BTS 面向BSC 的接口，提供2/1.5Mbit/s 链路接口，物理接口G.703，处理物理层与链路层，信令链的解压与压缩（CONCENTRATES），根据TEI 来分配DXU 信令与TRU 信令；处理A-BIS 链路资源，如安装软件先存贮于刷新存贮器后向DRAM 下载，其中保存一份机架设备的数据库，包括机架安装的硬件单元即所有RU 单元的识别，物理位置，配置参数；硬件单元的产品编号、版本号、系列号等；负责与外部时钟同步或与内部参考信号同步，时钟的提取和产生；对本地总线进行控制，是...
