KHP128煤矿用带式输送机保护装置说明书

KHP128煤矿用带式输送机保护装置说明书_第1页
1/10
KHP128煤矿用带式输送机保护装置说明书_第2页
2/10
KHP128煤矿用带式输送机保护装置说明书_第3页
3/10

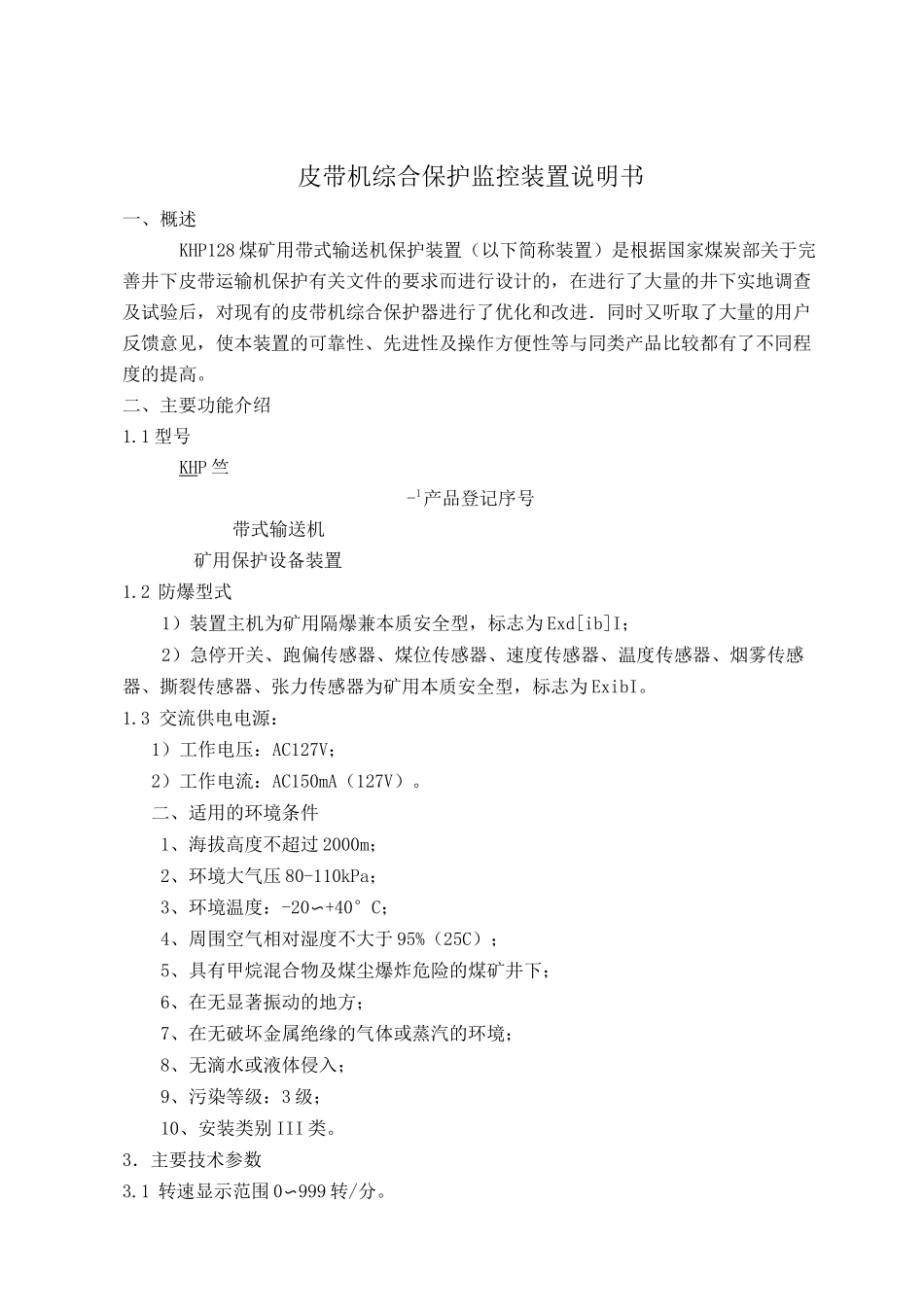

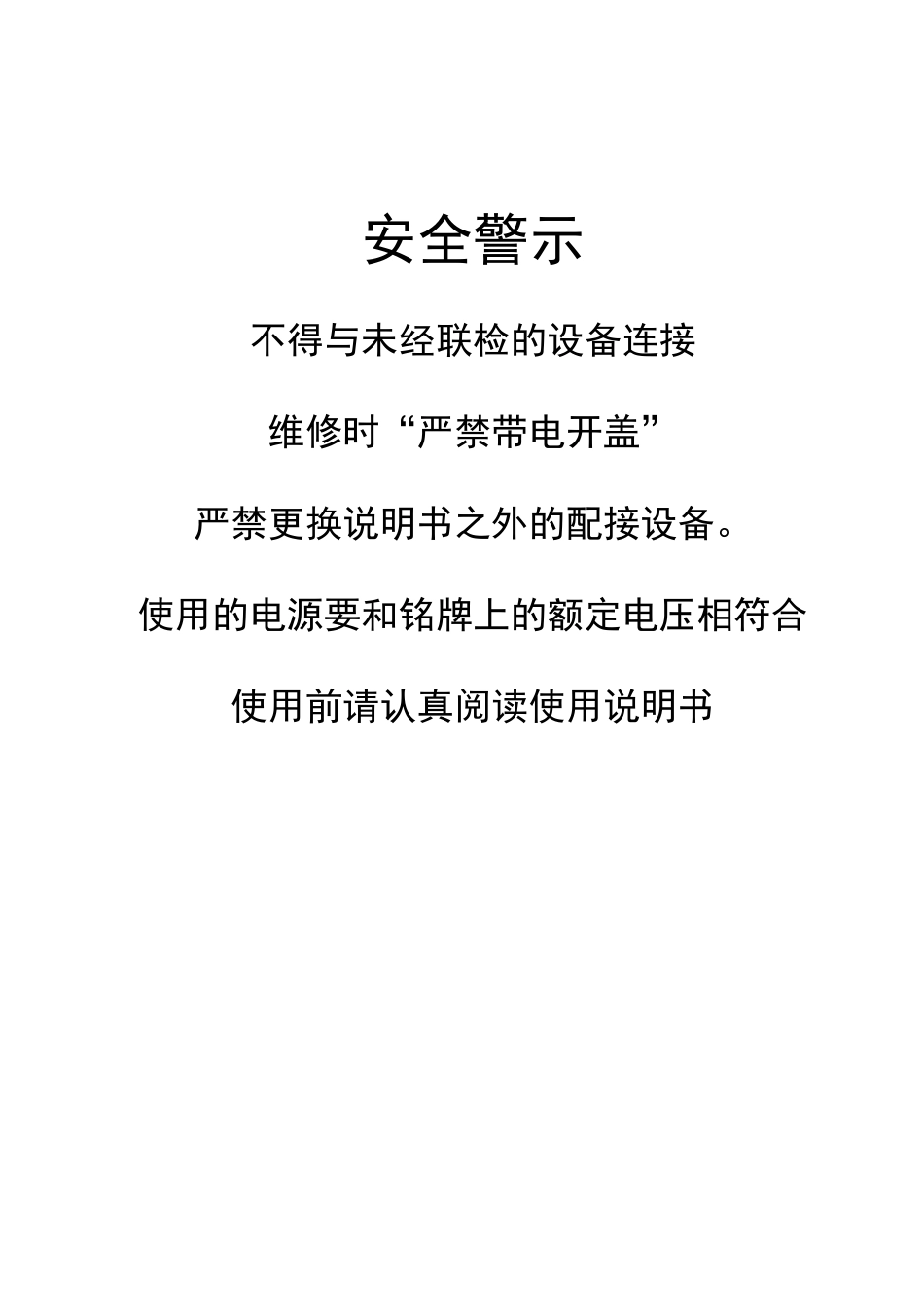

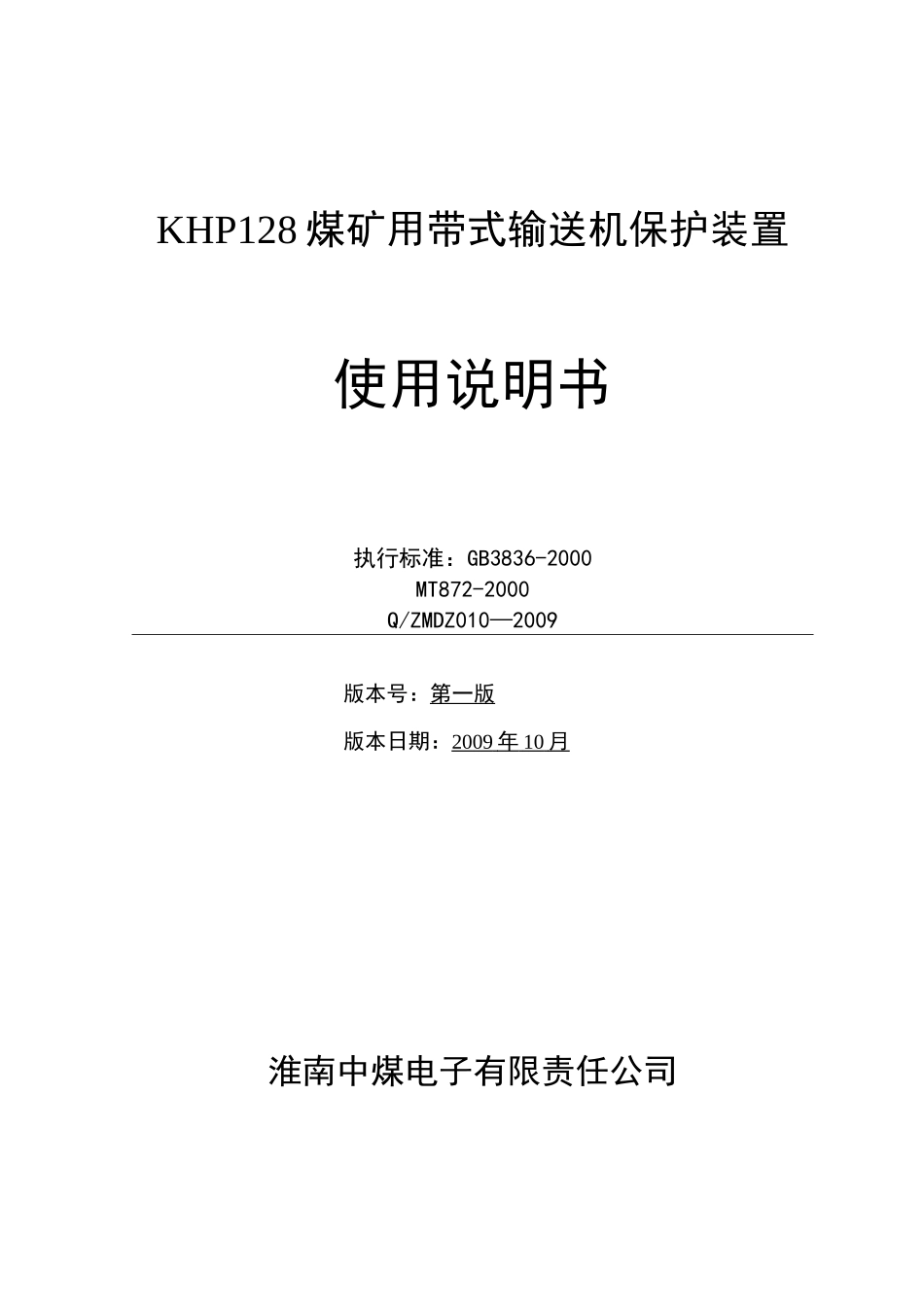

KHP128 煤矿用带式输送机保护装置使用说明书执行标准:GB3836-2000MT872-2000Q/ZMDZ010—2009版本号:第一版版本日期:2009 年 10 月 淮南中煤电子有限责任公司安全警示不得与未经联检的设备连接维修时“严禁带电开盖”严禁更换说明书之外的配接设备。使用的电源要和铭牌上的额定电压相符合使用前请认真阅读使用说明书皮带机综合保护监控装置说明书一、概述KHP128 煤矿用带式输送机保护装置(以下简称装置)是根据国家煤炭部关于完善井下皮带运输机保护有关文件的要求而进行设计的,在进行了大量的井下实地调查及试验后,对现有的皮带机综合保护器进行了优化和改进.同时又听取了大量的用户反馈意见,使本装置的可靠性、先进性及操作方便性等与同类产品比较都有了不同程度的提高。二、主要功能介绍1.1 型号KHP 竺-1产品登记序号带式输送机矿用保护设备装置1.2 防爆型式1)装置主机为矿用隔爆兼本质安全型,标志为 Exd[ib]I;2)急停开关、跑偏传感器、煤位传感器、速度传感器、温度传感器、烟雾传感器、撕裂传感器、张力传感器为矿用本质安全型,标志为 ExibI。1.3 交流供电电源:1)工作电压:AC127V;2)工作电流:AC150mA(127V)。二、适用的环境条件1、海拔高度不超过 2000m;2、环境大气压 80-110kPa;3、环境温度:-20〜+40°C;4、周围空气相对湿度不大于 95%(25C);5、具有甲烷混合物及煤尘爆炸危险的煤矿井下;6、在无显著振动的地方;7、在无破坏金属绝缘的气体或蒸汽的环境;8、无滴水或液体侵入;9、污染等级:3 级;10、安装类别 III 类。3.主要技术参数3.1 转速显示范围 0〜999 转/分。3.2四位温度显示数码管,第 1 位数码管为绿色,显示 3 路温度通道号,后 3 位数码管为红色,显示某通道的温度值,温度显示精度为±5%,温度显示范围 0〜150°C。3.3 三位张力显示数码管,显示范围 0〜99.91。4 个张力设置指示发光管(上上限值、上限值、下限值、下下限值)。3. 4 输入信号参数(1)堆煤、撕带、跑偏、急停均为无源开关信号,且接成低电平有效。(烟雾传感器为有源传感器,报警时为低电平)。(2)温度信号共 3 路温度信号输入,每路温度信号共 3 个接线端子:12V,接地,温度信号。温度信号为频率信号,温度与频率成线性关系,频率范围 200〜1000Hz。(3)张力信号共 1 路张力信号输入,有 3 个接线端子:12V,接地,张力信号。张力信号为频率信号,张力与频率成性形关系,频率范围 ...
