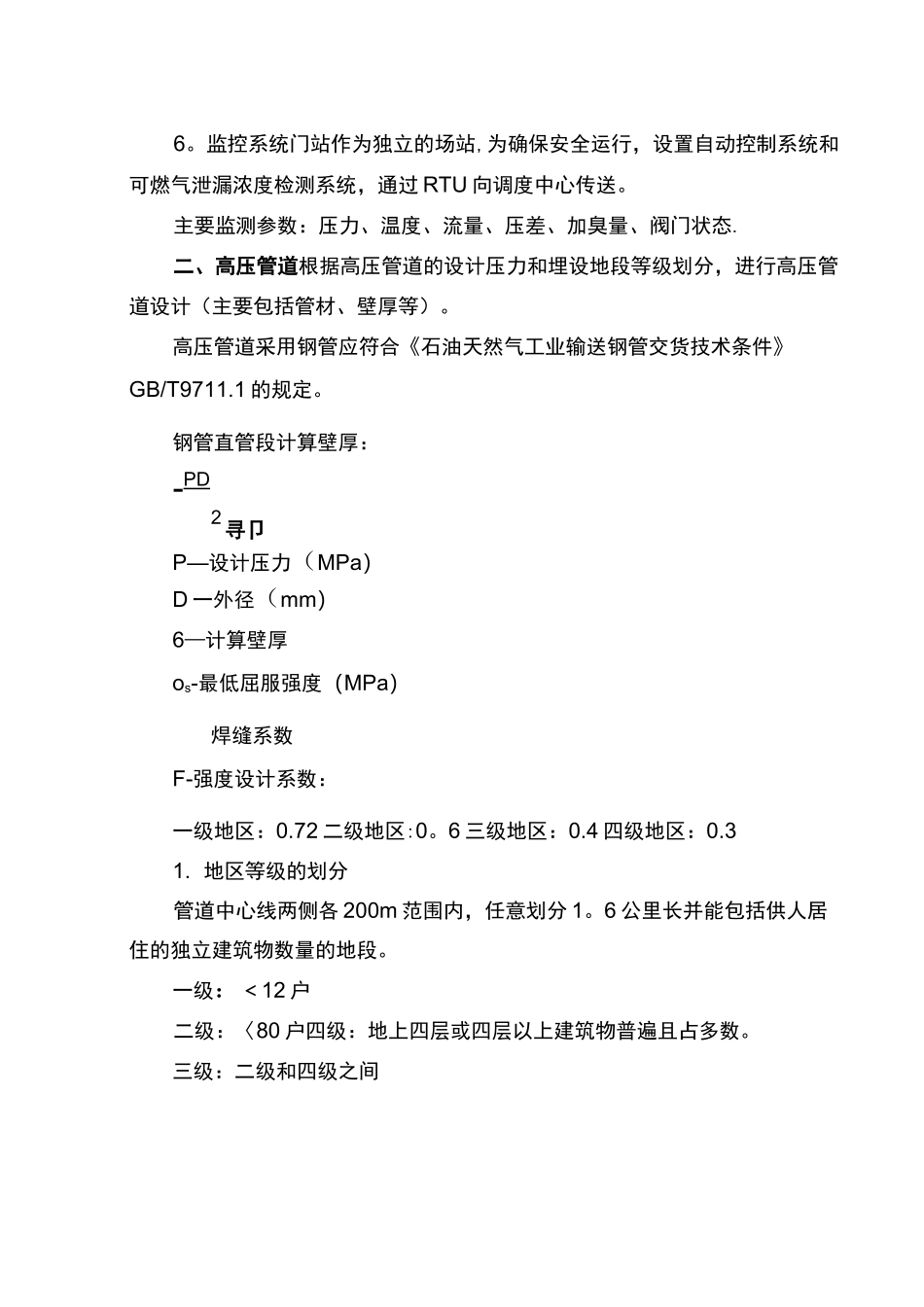

城市天然气系统工艺主要设备城市天然气输配系统一般包括门站、高压管道、高中压调压站、储配站、中压管网、中低压调压设备、SCADA 等组成。一、门站门站主要功能负责接收长输管线分输站来气，一般经过滤、检测、计量、加臭后进入城市高压管道。其主要设备包括过滤器、流量计、加臭装置、清管器发送器、检测设备及监控系统等组成。1。过滤器主要作用过滤上游来气杂质。应选择维修时便于操作、便于更换滤芯的卧式带快开盲板的高效过滤器。2。流量计主要作用核对上游供气量.其选择应尽量和分输站流量计形式相同。分输站一般选用测量范围大、测量程度高、免于维护的超声波流量计。3。加臭装置主要作用向天然气管道中加入一定量的臭味剂,在有天然气泄漏时使人能够察觉到。天然气加臭剂一般为四氢噻吩(THT),加入量一般为20mg/m3。加臭装置正常工作应为自动的，根据天然气流量按设定的每立方米天然气加入 THT 量自动加入。按加入原理可分为泵入和差压式.4。清管器发送器当高压管道内杂质较多，影响其输气能力需对高压管道清管时，启用门站内清管器发送装置，将清管器发送至高压管道.5。检测设备主要作用检测化验分输站供应的天然气质量。主要设备为实流在线的气相色谱分析仪、H2S 检测仪和灰尘检测仪等.6。监控系统门站作为独立的场站,为确保安全运行，设置自动控制系统和可燃气泄漏浓度检测系统，通过 RTU 向调度中心传送。主要监测参数：压力、温度、流量、压差、加臭量、阀门状态.二、高压管道根据高压管道的设计压力和埋设地段等级划分，进行高压管道设计（主要包括管材、壁厚等）。高压管道采用钢管应符合《石油天然气工业输送钢管交货技术条件》GB/T9711.1 的规定。钢管直管段计算壁厚：-PD2 寻卩P—设计压力（MPa）D 一外径（mm）6—计算壁厚os-最低屈服强度（MPa）焊缝系数F-强度设计系数：一级地区：0.72 二级地区:0。6 三级地区：0.4 四级地区：0.31. 地区等级的划分管道中心线两侧各 200m 范围内，任意划分 1。6 公里长并能包括供人居住的独立建筑物数量的地段。一级：＜12 户二级：〈80 户四级：地上四层或四层以上建筑物普遍且占多数。三级：二级和四级之间08Xo'xS9X09X9SXCNSX9 寸 XCN寸 X
