(完整版)往复式压缩机的基础知识

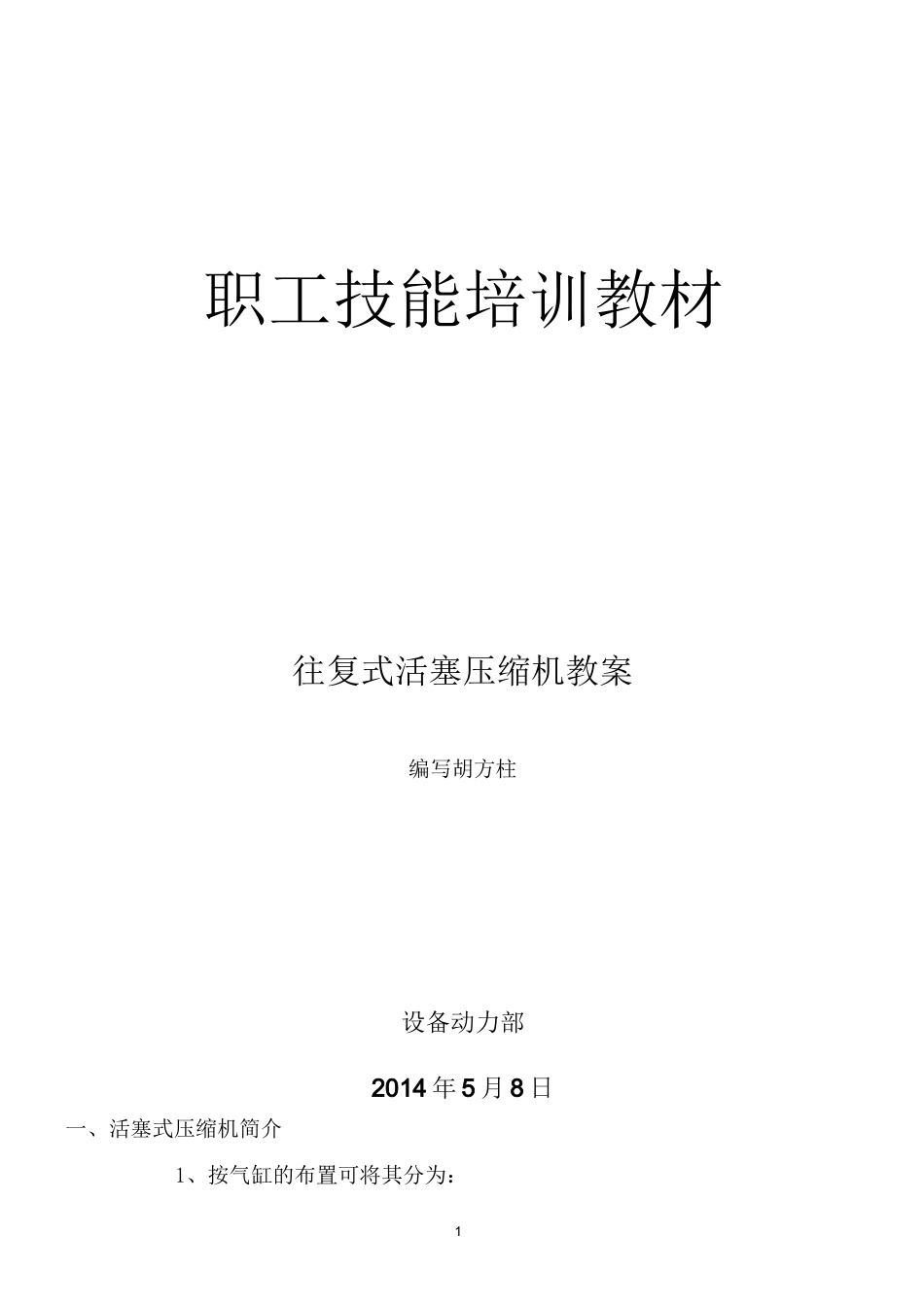

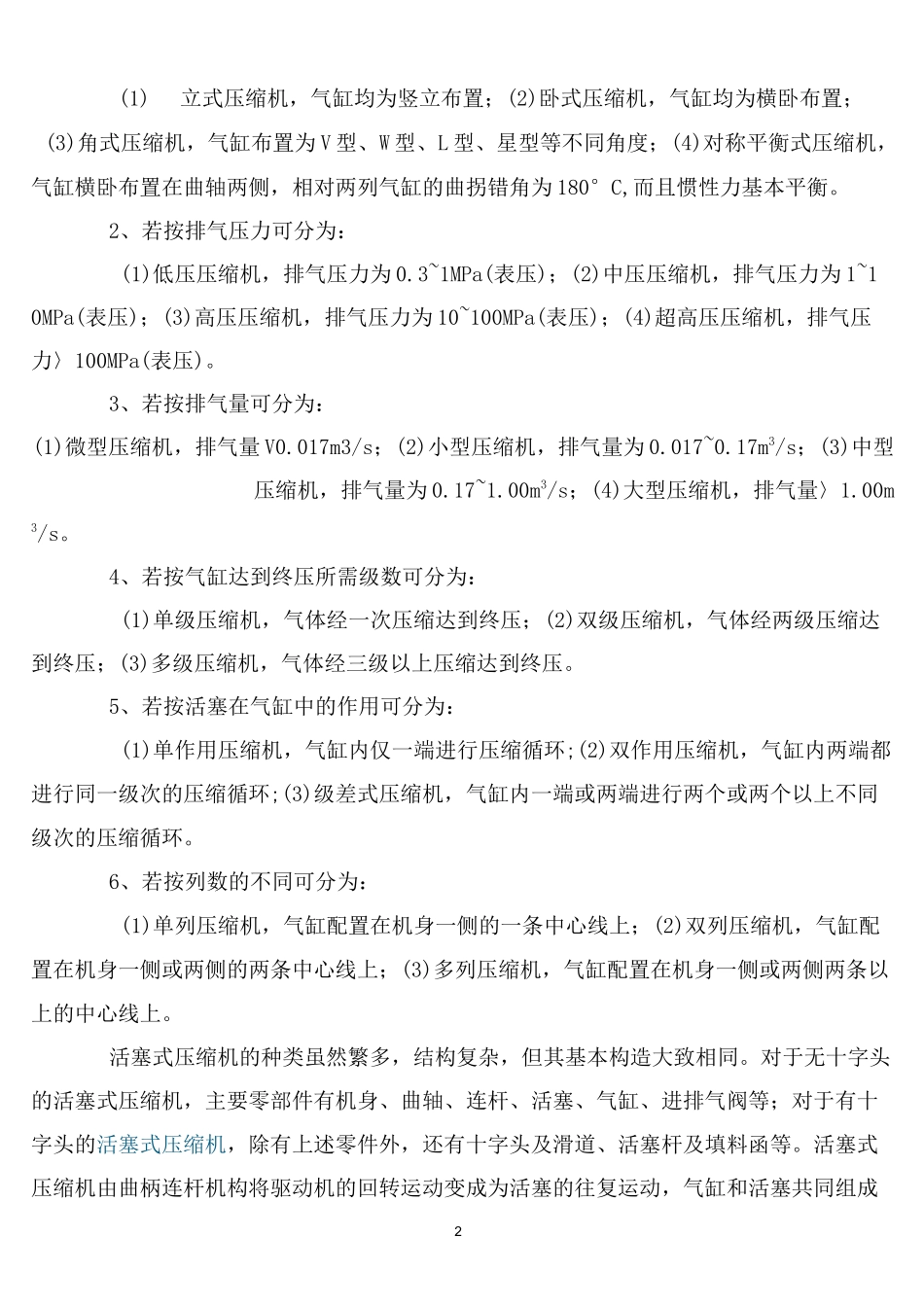

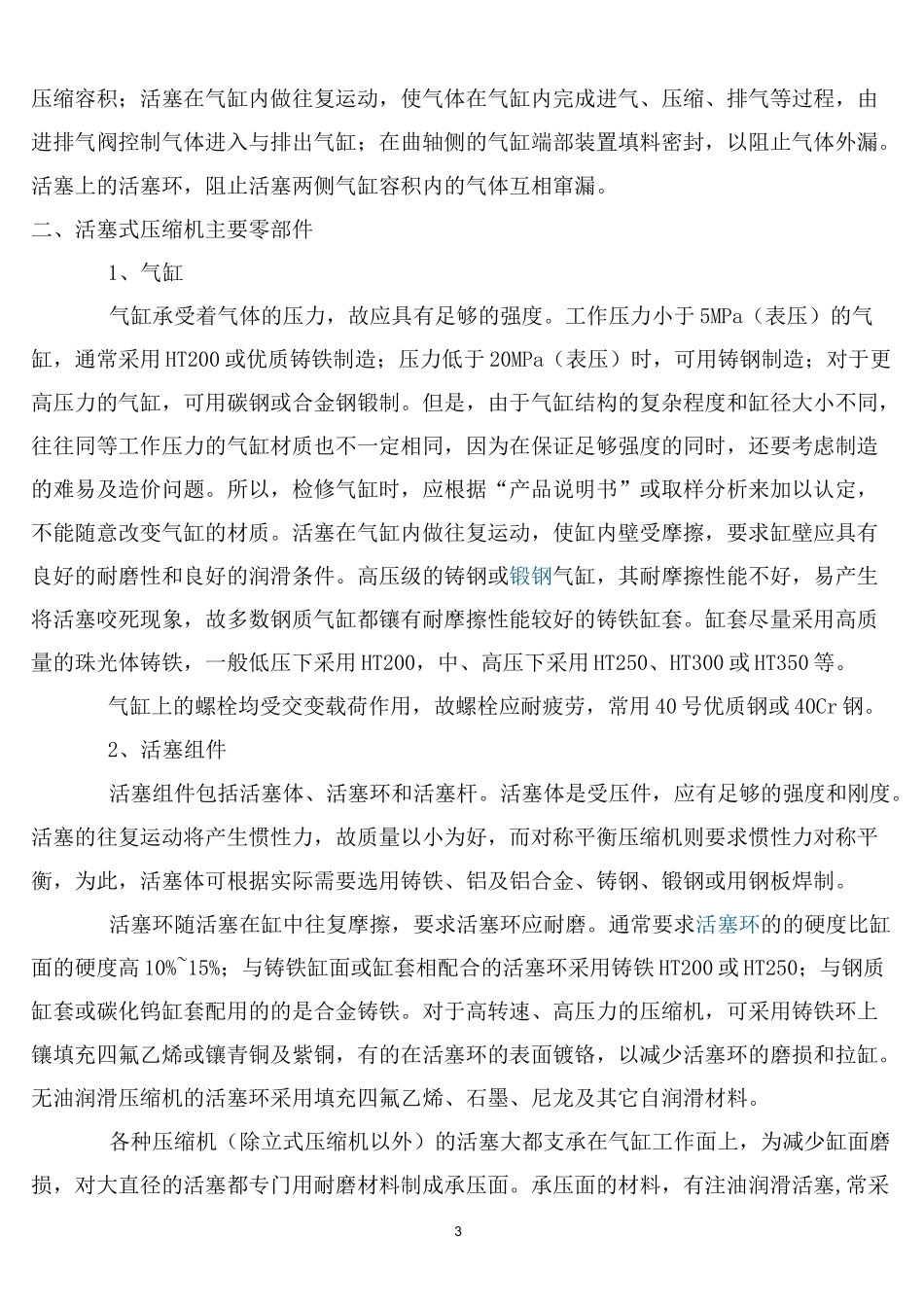

1职工技能培训教材往复式活塞压缩机教案编写胡方柱设备动力部2014 年 5 月 8 日一、活塞式压缩机简介1、按气缸的布置可将其分为：2(1)立式压缩机，气缸均为竖立布置；(2)卧式压缩机，气缸均为横卧布置；(3)角式压缩机，气缸布置为 V 型、W 型、L 型、星型等不同角度；(4)对称平衡式压缩机，气缸横卧布置在曲轴两侧，相对两列气缸的曲拐错角为 180°C,而且惯性力基本平衡。2、若按排气压力可分为：(1)低压压缩机，排气压力为 0.3~1MPa(表压)；(2)中压压缩机，排气压力为 1~10MPa(表压)；(3)高压压缩机，排气压力为 10~100MPa(表压)；(4)超高压压缩机，排气压力〉100MPa(表压)。3、若按排气量可分为：(1)微型压缩机，排气量 V0.017m3/s；(2)小型压缩机，排气量为 0.017~0.17m3/s；(3)中型压缩机，排气量为 0.17~1.00m3/s；(4)大型压缩机，排气量〉1.00m3/s。4、若按气缸达到终压所需级数可分为：(1)单级压缩机，气体经一次压缩达到终压；(2)双级压缩机，气体经两级压缩达到终压；(3)多级压缩机，气体经三级以上压缩达到终压。5、若按活塞在气缸中的作用可分为：(1)单作用压缩机，气缸内仅一端进行压缩循环;(2)双作用压缩机，气缸内两端都进行同一级次的压缩循环;(3)级差式压缩机，气缸内一端或两端进行两个或两个以上不同级次的压缩循环。6、若按列数的不同可分为：(1)单列压缩机，气缸配置在机身一侧的一条中心线上；(2)双列压缩机，气缸配置在机身一侧或两侧的两条中心线上；(3)多列压缩机，气缸配置在机身一侧或两侧两条以上的中心线上。活塞式压缩机的种类虽然繁多，结构复杂，但其基本构造大致相同。对于无十字头的活塞式压缩机，主要零部件有机身、曲轴、连杆、活塞、气缸、进排气阀等；对于有十字头的活塞式压缩机，除有上述零件外，还有十字头及滑道、活塞杆及填料函等。活塞式压缩机由曲柄连杆机构将驱动机的回转运动变成为活塞的往复运动，气缸和活塞共同组成3压缩容积；活塞在气缸内做往复运动，使气体在气缸内完成进气、压缩、排气等过程，由进排气阀控制气体进入与排出气缸；在曲轴侧的气缸端部装置填料密封，以阻止气体外漏。活塞上的活塞环，阻止活塞两侧气缸容积内的气体互相窜漏。二、活塞式压缩机主要零部件1、气缸气缸承受着气体的压力，故应具有足够的强度。工作压力小于 5MPa（表压）的气缸，通常采用 HT200 或优质铸铁制造；压力低于 20MPa（表压）时，可用铸钢制造；对于更高压力的气缸，可用碳钢或合金...
