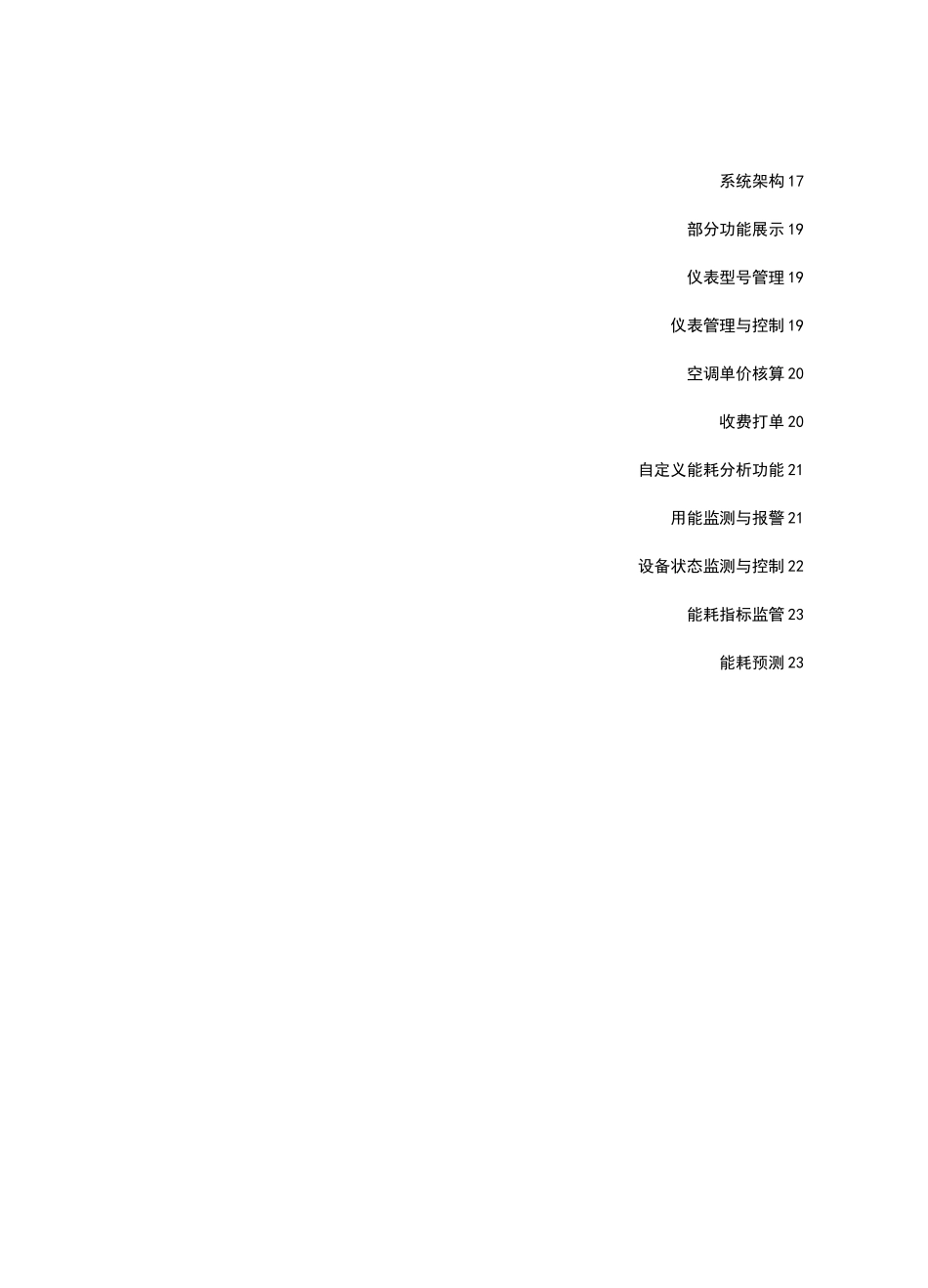

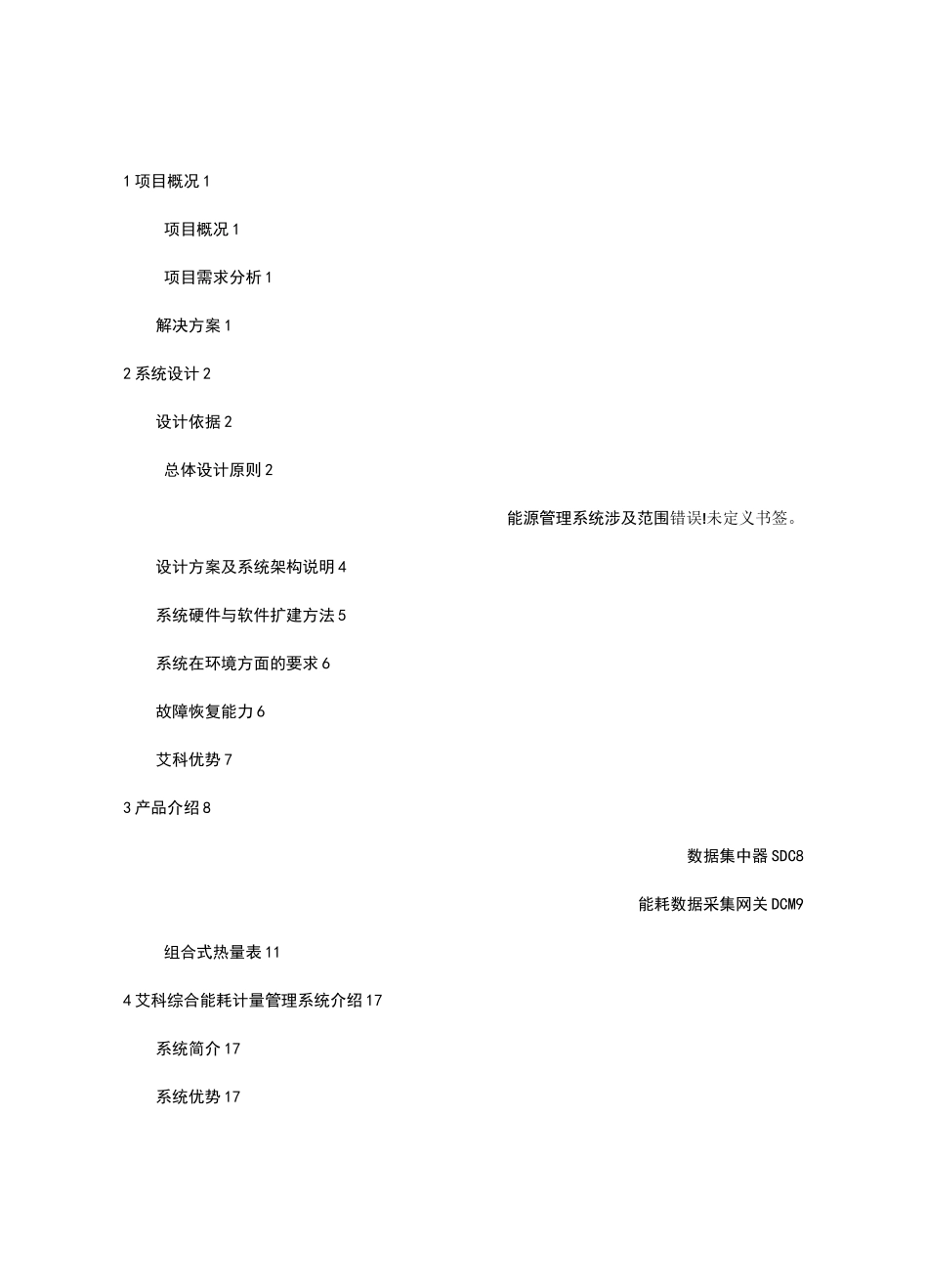

1 项目概况 1项目概况 1项目需求分析 1解决方案 12 系统设计 2设计依据 2总体设计原则 2能源管理系统涉及范围错误!未定义书签。设计方案及系统架构说明 4系统硬件与软件扩建方法 5系统在环境方面的要求 6故障恢复能力 6艾科优势 73 产品介绍 8数据集中器 SDC8能耗数据采集网关 DCM9组合式热量表 114 艾科综合能耗计量管理系统介绍 17系统简介 17系统优势 17系统架构 17部分功能展示 19仪表型号管理 19仪表管理与控制 19空调单价核算 20收费打单 20自定义能耗分析功能 21用能监测与报警 21设备状态监测与控制 22能耗指标监管 23能耗预测 231 项目概况1.1 项目概况1.2 项目需求分析武汉宜家购物中心，项目在能耗管理方面主要存在以下需求：1．该项目采用能源管理系统进行对于空调用量、用水量、耗电量的数据采集、建模、分析、管理、优化策略，并通过能源管理系统对能耗数据进行分析报告，提供基于海量数据上的能源优化策略，方便物业方对用能设备的运行管理与维护。2．运用能源管理系统解决目前空调用能按面积分摊的不合理收费现象，采用能量型空调计费对对不同的区域的租户、业主用能情况进行分户独立计量收费管理。3．能源管理系统能够方便集成目前主流的空调能量表、水表、电表等计量仪表，进行远程数据传输实时采集。并能够通过实现远程控制、欠费停机等管理手段对租户、业主进行收费管理。解决方案1．建立建筑能源管理平台，对建筑能耗进行在线监测、动态分析、评估、控制决策和优化，实现精细化管理。2．采用能量型计量，使用组合式热量表，计量各区域的空调用能情况，监测能耗分布情况，配套安装电动二通阀，实现欠费停机（关阀）功能。3．采用带阀门控制功能的远传水表，实现欠费停水功能。4．采用远传电表，实现欠费停电功能。2 系统设计设计依据1《智能建筑弱电工程设计与施工》(09X700)2.《户用计量仪表数据传输技术条件》(CJ/T188-2004)3.《中华人民共和国城镇建设行业标准热量表》(CJ128-2007)4.《智能建筑设计标准》(GB/T50314-2006)5.《公共建筑节能设计标准》(GB50189—2005)6．《民用建筑节能管理规定》7.《智能建筑设计标准》(GB/T50314-2000)8．《建筑节能智能化技术导则》9.《电气装置安装工程施工及验收规范》GBJ/232-90,9210. 《民用建筑电气设计规范》GJ-T16-9211.《住宅远传抄表系统数据专线传输》JG/T162-200412.业主对本工程的有关意见及要求总体设计原则1、标准化：设计及其实施...
